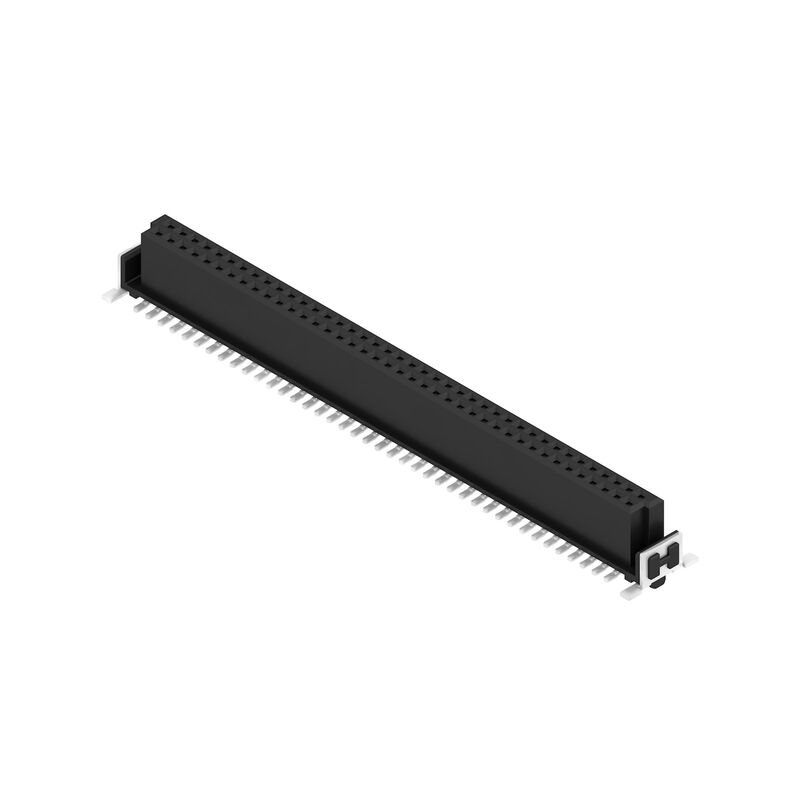

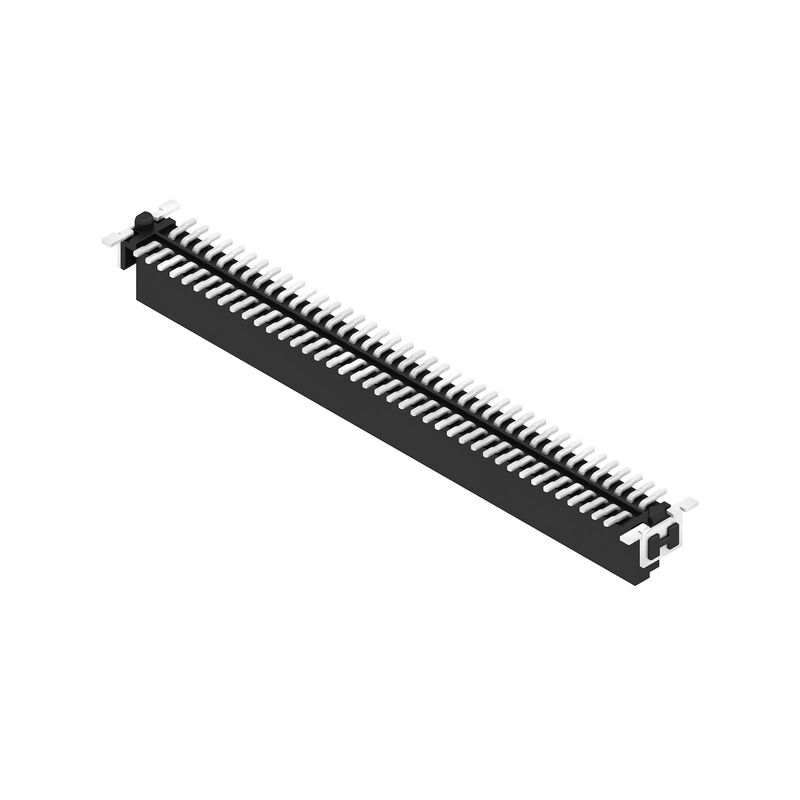

Obrázek výrobku
FFH6 S1/80V F1 B RL
Dimensional drawing
FFH6 S1/80V F1 B RL
Detailní výkres
FFH6 S1/80V F1 B RL
Křivka odlehčení
FFH6 S1/80V F1 B RL

FFH6 S1/80V F1 B RL

Zásuvný konektor PCB plug in, řada zdířek, Pájené připojení SMD, Rozteč v mm (P): 1.27 mm, Počet pólů: 80, 180°, Tape

ID výrobku 2747330000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Protikusy 3 Příbuzné výrobky 9
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Системные характеристики Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle UL 1977 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E92202

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada zdířek, Pájené připojení SMD, Rozteč v mm (P): 1.27 mm, Počet pólů: 80, 180°, Tape
Číslo objednávky
2747330000
Typ
FFH6 S1/80V F1 B RL
GTIN (EAN)
4064675001126
Qty.
280 ks
Údaje výrobku
IEC: / 2.8 A
UL: 150 V
Balení
Tape

Rozměry a hmotnosti

Hloubka
7,8 mm
Profondità (pollici)
0,307 inch
Výška
7,1 mm
Výška (v palcích)
0,28 inch
Šířka
55,88 mm
Larghezza (pollici)
2,2 inch
Čistá hmotnost
3,978 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Системные характеристики

Přenosová rychlost
3.125 Gbit/s
Skupina produktů
Signál OMNIMATE – mezi deskami
Typ připojení
Připojení desky
Montáž na PCB desku
Pájené připojení SMD
Rozteč v mm (P)
1,27 mm
Rozteč v palcích (P)
0,05 "
Angolo di uscita
180°
극 수
80
Počet pájených kolíků na pól
1
Koplanarita:
0,1 mm
Počet řad
1
Množství řady kolíků
2
Stupeň krytí
IP20
Objemový odpor
<25 mΩ
Cykly zapojování
500
Zásuvná síla / pól, max.
0,6 N
Tažná síla / pól, max.
0,6 N

Údaje o materiálu

Izolační materiál
LCP
Barevný
černá
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Insulation resistance
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Slitina mědi
Materiál kontaktu
Slitina
Povrch kontaktu
Pozlacený nikl
Struktura vrstev kontaktu konektoru
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-55 °C
Provozní teplota, max.
125 °C

Jmenovité údaje podle IEC

Jmenovitý proud, min. počet pólů (Tu=20 °C)
2,8 A
Povrchová vzdálenost, min.
0,4 mm
Vzdušná vzdálenost, min.
0,4 mm

Jmenovité údaje podle UL 1977

Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Jmenovité napětí (UL 1977) (zastaralé)
150 V

Balení

Balení
Tape
Délka VPE
328 mm
Šířka VPE
327 mm
Výška VPE
77 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
