LMF 7.50/03/180 3.5SN OR BX

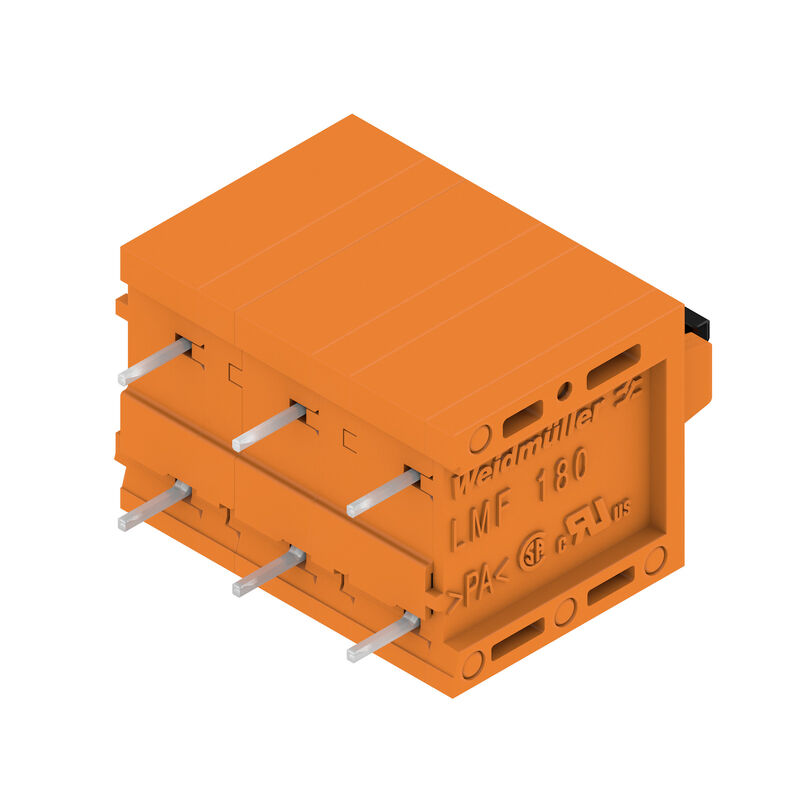

Svorka PCB, 7.50 mm, Počet pólů: 3, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení PUSH IN s akčním členem, Box
ID výrobku
2774550000
Vlastnosti
| Verze | Svorka PCB, 7.50 mm, Počet pólů: 3, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení PUSH IN s akčním členem, Box |
| Číslo objednávky | 2774550000 |
| Typ | LMF 7.50/03/180 3.5SN OR BX |
| GTIN (EAN) | 4064675039259 |
| Množství | 65 ks |
| Údaje výrobku |
IEC: 1000 V / 24 A / 0.5 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12 |
| Balení | Box |
| Hloubka | 14,8 mm |
| Hloubka (v palcích) | 0,583 inch |
| Výška | 22,7 mm |
| Výška (v palcích) | 0,894 inch |
| Šířka | 22,7 mm |
| Šířka (v palcích) | 0,894 inch |
| Čistá hmotnost | 5,273 g |
| REACH SVHC | / |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| Skupina produktů | OMNIMATE Signal - řada LMF |
| Metoda připojení vodiče | Připojení PUSH IN s akčním členem |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Směr výstupu vodiče | 180° |
| Rozteč v mm (P) | 7,5 mm |
| Rozteč v palcích (P) | 0,295 " |
| Počet pólů | 3 |
| Množství řady kolíků | 2 |
| Počet řad | 1 |
| Pájecí kolík, délka (l) | 3,5 mm |
| Rozměry pájecích pinů | 0,6 x 0,8 mm |
| Délka odizolování | 10 mm |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP 20 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Bezpečné před dotykem prstů |
| Izolační materiál | Wemid (PA) |
| Barevný | Oranžová |
| Barevný graf (podobné) | RAL 2000 |
| Komparativní index sledování (CTI) | ≥ 600 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Nátěr | 4-6 μm SN |
| Struktura vrstev pájeného připojení | 4...8 µm Sn matný povrch |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Průřez propojení AWG, min. | AWG 24 |
| Průřez propojení AWG, max. | AWG 12 |
| Pevné, min. H05(07) V-U | 0,5 mm² |
| Pevné, max. H05(07) V-U | 2,5 mm² |
| Pružné, min. H05(07) V-K | 0,25 mm² |
| Pružné, max. H05(07) V-K | 2,5 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 0,25 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 2,5 mm² |
| Referenční text |
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P) |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 24 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 19 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 21 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 24 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 600 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 500 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 6 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s se 120 A |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 300 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 20 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 10 A |
| Průřez vodiče AWG, min. | AWG 24 |
| Průřez vodiče AWG, max. | AWG 12 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 20 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 10 A |
| Průřez vodiče, AWG, min. | AWG 24 |
| Průřez vodiče, AWG, max. | AWG 12 |
| Balení | Box |
| Délka VPE | 338 mm |
| Šířka VPE | 130 mm |
| Výška VPE | 27 mm |
| Test: Trvanlivost značení |
|
| Test: průřez připojitelný svorkami |
|
| Test poškození a náhodného uvolnění vodičů |
|
| Test vytažení |
|
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293176) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2774550000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| ROHS | Shoda |
