Vlastnosti

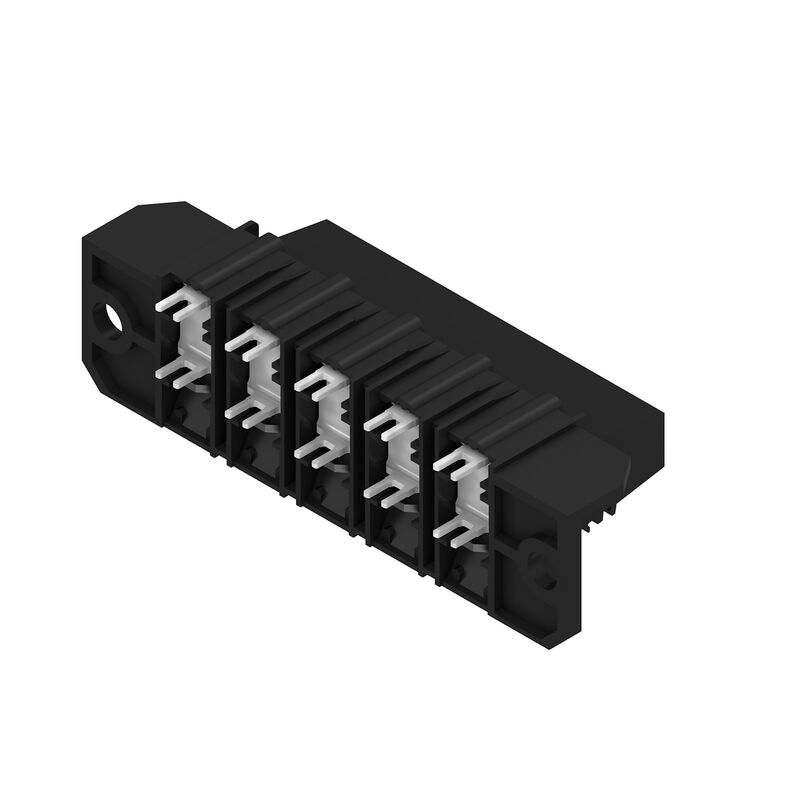

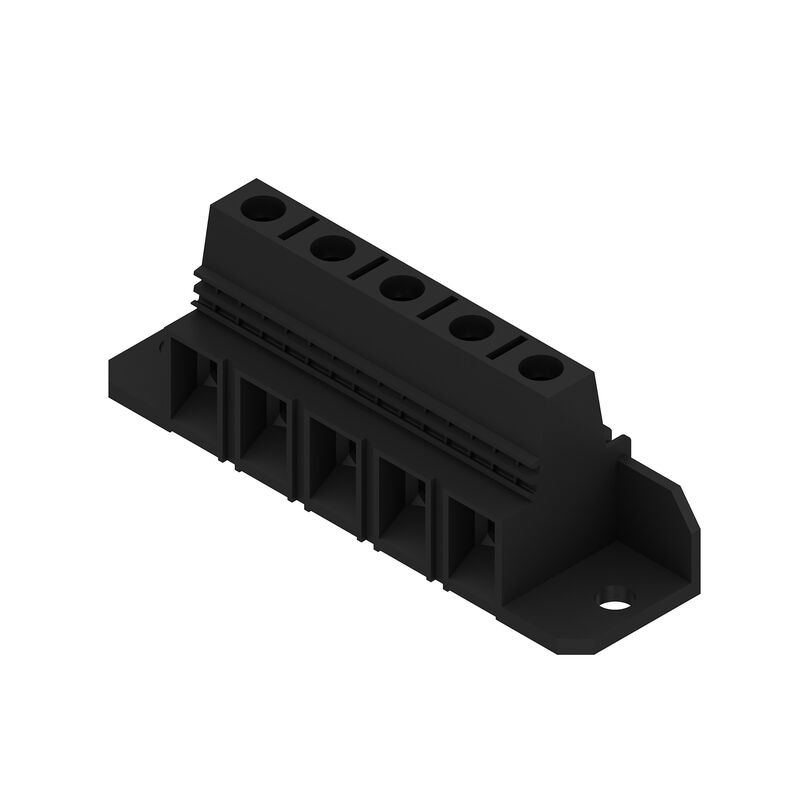

| Verze | Svorka PCB, 15.00 mm, Počet pólů: 5, 90°, Pájecí kolík, délka (l): 4.5 mm, pocínované, černá, Připojení s upínacím třmenem, Upínací rozsah, max. : 25 mm², Box |
| Číslo objednávky | 1226550000 |
| Typ | LXB 15.00/05/90 4.5SN BK BX |
| GTIN (EAN) | 4050118011371 |
| Množství | 20 ks |
| Údaje výrobku |
IEC: 1000 V / 101 A / 1.5 - 25
mm² UL: 600 V / 85 A / AWG 16 - AWG 4 |
| Balení | Box |
| Hloubka | 29,1 mm |
| Hloubka (v palcích) | 1,146 inch |
| Výška | 41,5 mm |
| Výška (v palcích) | 1,634 inch |
| Nejvyšší nebo nejnižší verze | 37 mm |
| Šířka | 105 mm |
| Šířka (v palcích) | 4,134 inch |
| Čistá hmotnost | 80,48 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Power - řada LX |
| Metoda připojení vodiče | Připojení s upínacím třmenem |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Směr výstupu vodiče | 90° |
| Rozteč v mm (P) | 15 mm |
| Rozteč v palcích (P) | 0,591 " |
| Počet pólů | 5 |
| Množství řady kolíků | 1 |
| Vybavuje zákazník | Ne |
| Počet řad | 1 |
| Max. sousedních kolíků na řadu | 10 |
| Pájecí kolík, délka (l) | 4,5 mm |
| Rozměry pájecích pinů | 1,2 x 1,2 mm |
| Průměr otvoru pájecího očka (D) | 1,6 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| Počet pájených kolíků na pól | 4 |
| Hrot šroubováku | 1,0 x 5,5 |
| Standard hrotu šroubováku | DIN 5264 |
| Utahovací moment, min. | 2,4 Nm |
| Utahovací moment, max. | 4 Nm |
| Svěrný šroub | M 5 |
| Délka odizolování | 16 mm |
| L1 v mm | 60 mm |
| L1 v palcích | 2,362 " |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP 10 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Bezpečné před dotykem prstů |
| Stupeň krytí | IP20 |
| Objemový odpor | 0,50 mΩ |
| Izolační materiál | Wemid (PA) |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | I |
| Komparativní index sledování (CTI) | ≥ 600 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Struktura vrstev pájeného připojení | 1.5...3 µm Ni / 4...6 µm Sn matný povrch |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| Upínací rozsah, min. | 1,31 mm² |
| Upínací rozsah, max. | 25 mm² |
| Průřez propojení AWG, min. | AWG 16 |
| Průřez propojení AWG, max. | AWG 4 |
| Pevné, min. H05(07) V-U | 1,5 mm² |
| Pevné, max. H05(07) V-U | 16 mm² |
| Stočené, min. H07V-R | 6 mm² |
| Stočené, max. H07V-R | 25 mm² |
| Pružné, min. H05(07) V-K | 1,5 mm² |
| Pružné, max. H05(07) V-K | 25 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 1,5 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 16 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 1,5 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 16 mm² |
| Zasuňte měřič v souladu s EN 60999 a x b; ø | 6,9 mm x 6,9 mm |
| Upínatelný vodič |
|
| Referenční text |
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P) |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 101 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 101 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 101 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 101 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 1 000 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 8 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 8 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s s 1000 A |
| Jmenovité napětí (aplikační skupina B / CSA) | 600 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 600 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 600 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 85 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 85 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 5 A |
| Průřez vodiče AWG, min. | AWG 16 |
| Průřez vodiče AWG, max. | AWG 4 |
| Institut (UR) | UR |
| Č. osvědčení (UR) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 600 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 85 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 85 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 5 A |
| Průřez vodiče, AWG, min. | AWG 16 |
| Průřez vodiče, AWG, max. | AWG 4 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 246 mm |
| Šířka VPE | 171 mm |
| Výška VPE | 85 mm |
| Test: Trvanlivost značení |
|
| Test: průřez připojitelný svorkami |
|
| Test poškození a náhodného uvolnění vodičů |
|
| Test vytažení |
|
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
