PM 5.08/04/90 3.5SN OR BX

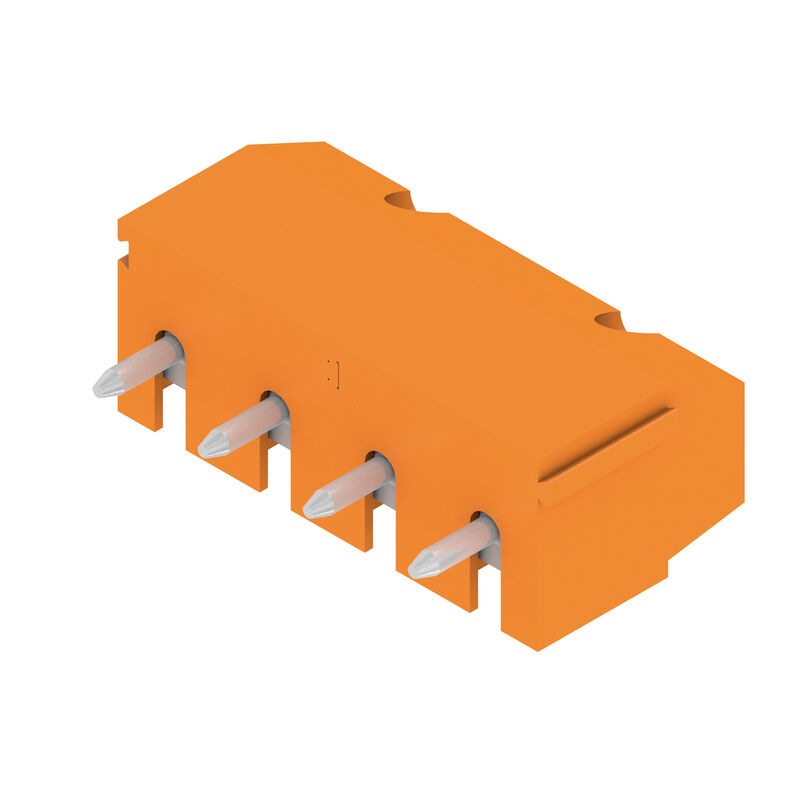

Obrázek výrobku
PM 5.08/04/90 3.5SN OR BX
Obrázek výrobku
PM 5.08/04/90 3.5SN OR BX
Dimensional drawing
PM 5.08/04/90 3.5SN OR BX
Graph
PM 5.08/04/90 3.5SN OR BX
Graph

PM 5.08/04/90 3.5SN OR BX

Клемма печатной платы, 5.08 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Пружинное соединение, Диапазон зажима, макс. : 2.5 mm², Ящик

Ürün No. 1234550000
Veri sayfasını indir Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 15
승인 Ogólne dane zamówieniowe Dimensioni e pesi Zgodność produktu z wymogami środowiska naturalnego System parameters 자재 데이터 Przewody pasujące do złącza Données nominales selon CEI CSA에 따른 정격 데이터 Jmenovité údaje podle UL 1059 Emballage Typové testy Důležitá poznámka Klasifikace

승인

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Verze
Клемма печатной платы, 5.08 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Пружинное соединение, Диапазон зажима, макс. : 2.5 mm², Ящик
Číslo objednávky
1234550000
Typ
PM 5.08/04/90 3.5SN OR BX
GTIN (EAN)
4050118019001
Množství
100 ks
Údaje výrobku
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Balení
Box

Dimensioni e pesi

Hloubka
8 mm
Depth (inches)
0,315 inch
Výška
13,5 mm
Výška (v palcích)
0,531 inch
Nejvyšší nebo nejnižší verze
10 mm
Šířka
20,92 mm
Šířka (v palcích)
0,824 inch
Čistá hmotnost
3,46 g

Zgodność produktu z wymogami środowiska naturalnego

Stav souladu se směrnicí RoHS
Zgodne, z wyłączeniem
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

System parameters

Skupina produktů
OMNIMATE Signal - series PM
Metoda připojení vodiče
Připojení s tlakovou svorkou
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Směr výstupu vodiče
90°
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Počet pólů
4
Pin series quantity
1
Vybavuje zákazník
Ano
Počet řad
1
Max. sousedních kolíků na řadu
24
Pájecí kolík, délka (l)
3,5 mm
Rozměry pájecích pinů
d = 1,0 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Počet pájených kolíků na pól
1
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Utahovací moment, min.
0,4 Nm
Utahovací moment, max.
0,5 Nm
Svěrný šroub
M 2,5
Délka odizolování
6 mm
L1 v mm
15,24 mm
L1 v palcích
0,6 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20, nad PCB; s přiojeným vodičem
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20

자재 데이터

Izolační materiál
Wemid(PA)
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
UL 94 flammability rating
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Coating
1-3 μm Ni
4-6 μm SN
Typ cínování
matný povrch
Struktura vrstev pájeného připojení
1.5...3.5 µm Ni / 4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Przewody pasujące do złącza

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,13 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,13 mm²
Pružné, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409600000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409700000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025740000
    • Délka odizolování:
      • jmen.:
        5 mm
    • Doporučená dutinka na konci vodiče:
      9018910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025750000
Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
24 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
600 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
250 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1815154
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
15 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Emballage

Balení
Doboz
Délka VPE
152 mm
Šířka VPE
93 mm
Výška VPE
51 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    označení původu, identifikace typu, rozteč, typ materiálu, označení schválení UL, označení schválení CSA, trvanlivost
  • Vyhodnocení:
    k dispozici
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • Data uváděná pod CSA se vztahují ke schválení cUL – E60693
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
