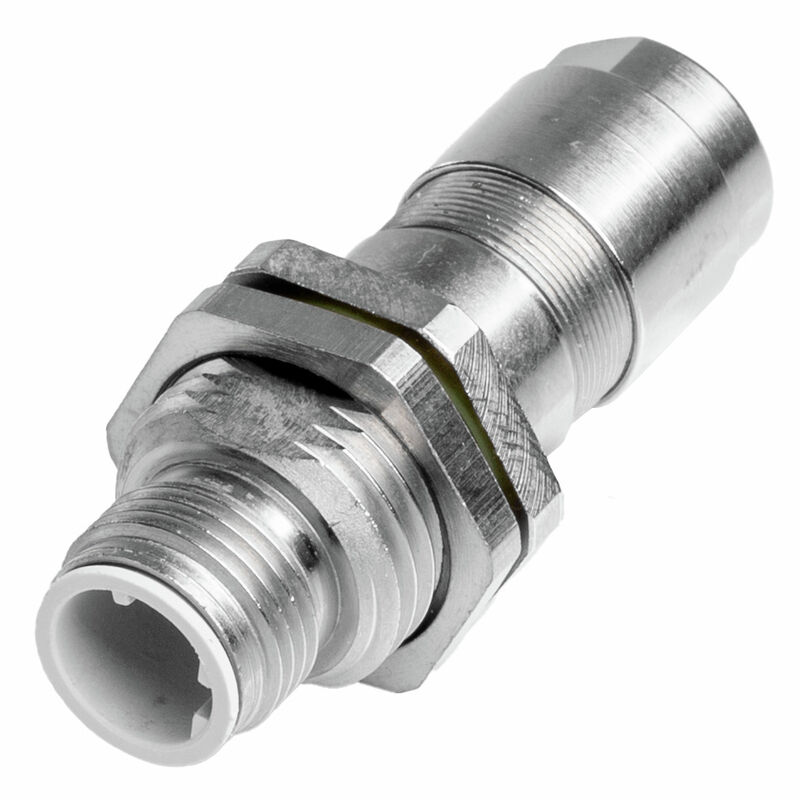

SAISGC-M-4D-4/9-M12-WDF
SAISGC-M-4D-4/9-M12-WDF

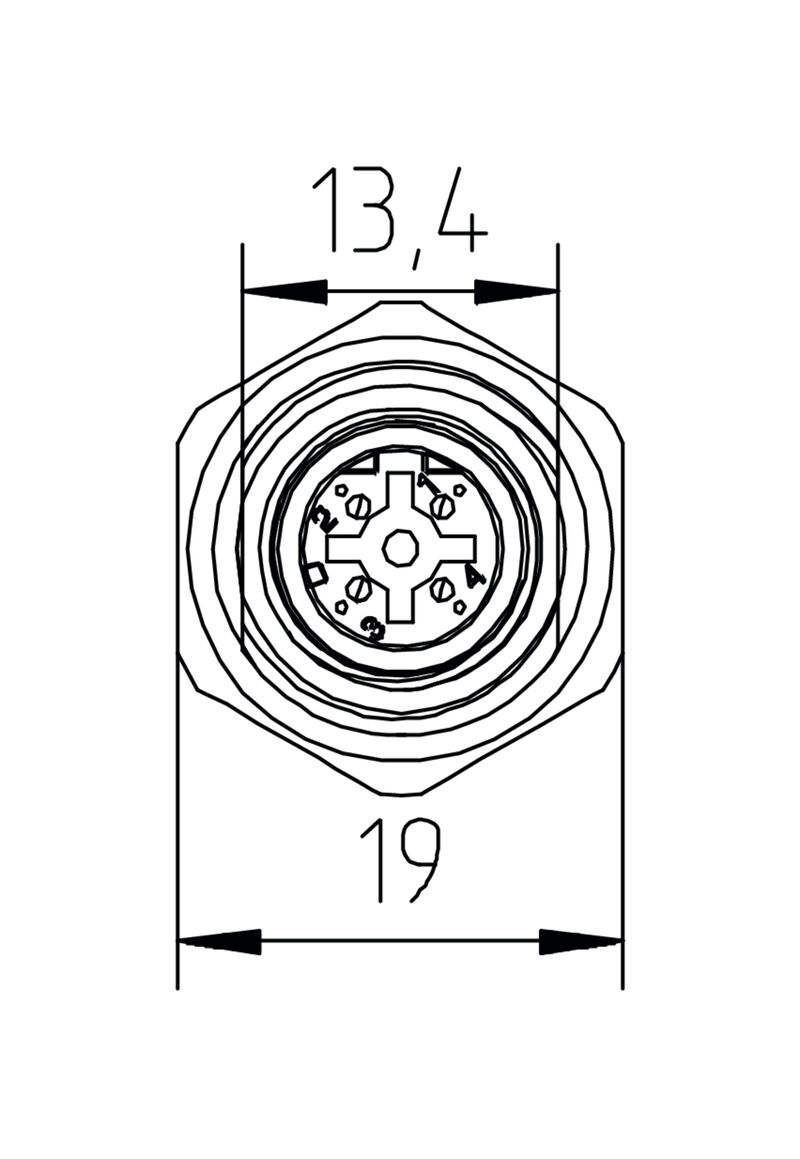

Dessin coté
SAISGC-M-4D-4/9-M12-WDF

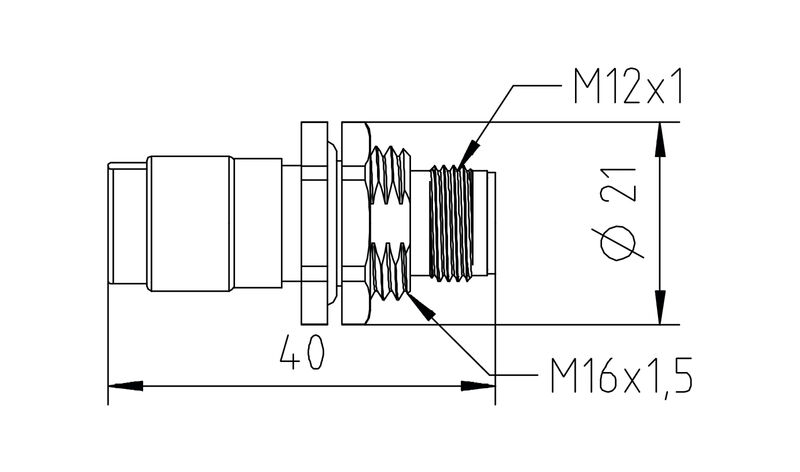

Dessin coté
SAISGC-M-4D-4/9-M12-WDF
Schéma des pôles
Pin

SAISGC-M-4D-4/9-M12-WDF

Connecteur attachable, M12

Référence produit 2664790000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 5 Autres produits de la même gamme 2
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques électriques - connecteurs débrochables à équiper Caractéristiques générales Propriétés électriques Normes générales Normes Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Utförande
Connecteur attachable, M12
주문 번호
2664790000
Type
SAISGC-M-4D-4/9-M12-WDF
GTIN (EAN)
4050118765243
Qté.
1 Pièce

Dimensions et poids

Diamètre
21 mm
Poids net
19,5 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Caractéristiques électriques - connecteurs débrochables à équiper

Codage
Codage D
Courant nominal
4 A
Cycles d'enfichage
≥ 250
Degré de protection
IP67
Diamètre de câble, max.
9 mm
Diamètre de câble, min.
4 mm
LED
Non
Materiál kroužku se závitem
CuZn, nickelé
Matériau de base du boîtier
Alliage de  cuivre nickelé
Nombre de pôles
4
Raccordement du blindage
Oui
Section de raccordement du conducteur, max.
0,82 mm²
Section de raccordement du conducteur, min.
0,08 mm²
Surface du contact
Ni/Au
Temperature range of housing
-40 … +85 ° C
Tension nominale
50 V
Type de contact
Mâle
Type de raccordement
Raccordement à sertir

Caractéristiques générales

Nombre de pôles
4
Connection 1
M12
Connection 2
Crimp
Classe d'inflammabilité selon UL 94
V-0
Matériau de base du boîtier
Alliage de  cuivre nickelé
Filetage du raccordement
M12
Surface du contact
Ni/Au
Section de raccordement du conducteur, souple, min.
0,08 mm²
Section de raccordement du conducteur, souple, max.
0,82 mm²
Degré de protection
IP67
Cycles d'enfichage
≥ 250

Propriétés électriques

Tensione nominale
50 V

Normes générales

커넥터 표준
IEC 61076-2-101

Normes

Connector standard
IEC 61076-2-101
Shock and vibration proof according to
EN 50155:2001
DIN EN 61373
Índice de inflamabilidad en vehículos sobre carriles
EN 45545 HL3

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
