SL-SMT 5.00HC/08/90 1.5SN BK RL

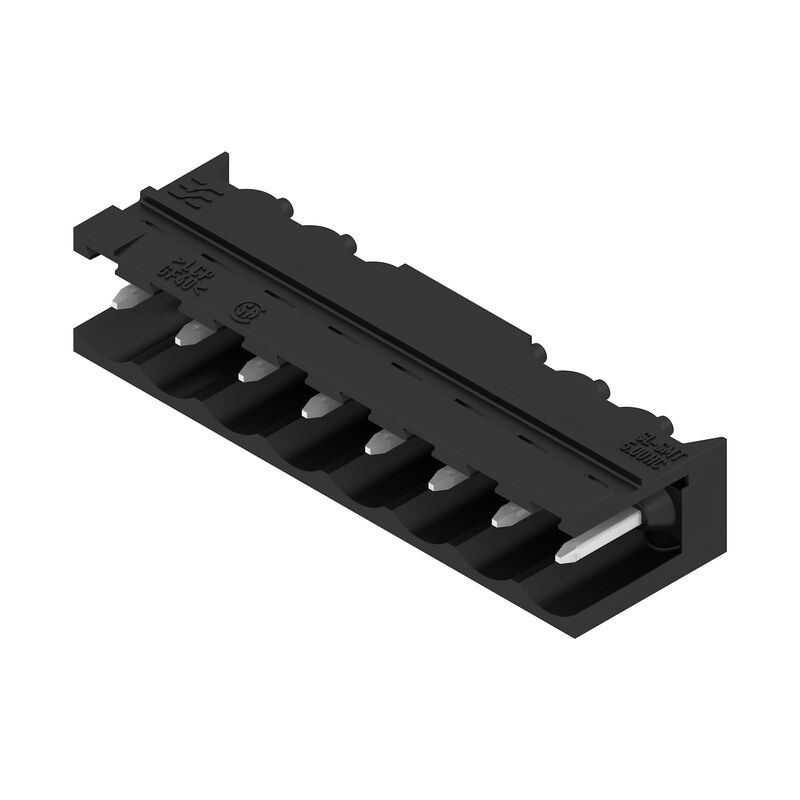

Product image
SL-SMT 5.00HC/08/90 1.5SN BK RL

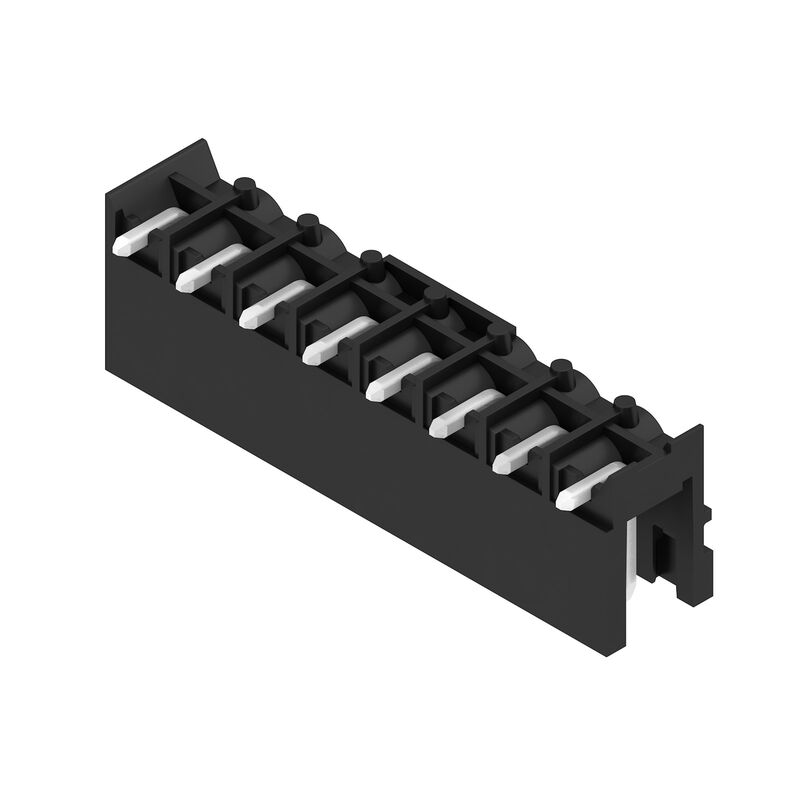

Product image
SL-SMT 5.00HC/08/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.00HC/08/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.00HC/08/90 1.5SN BK RL
Méretrajz
  • SMT-eljáráshoz optimalizálva
  • Az automatizálási igényekhez tervezve
SL-SMT 5.00HC/08/90 1.5SN BK RL
Felhasználási példa
  • Megfelelés az érvényes szabványoknak
SL-SMT 5.00HC/08/90 1.5SN BK RL
A termék előnyei
  • Megtakarítja a tápellátás csatlakoztatását
  • Bevált tulajdonságok
SL-SMT 5.00HC/08/90 1.5SN BK RL
A termék előnyei
  • Megfelelés az érvényes szabványoknak

SL-SMT 5.00HC/08/90 1.5SN BK RL

NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT/THR-forrasztott csatlakozással, 5.00 mm, Pólusszám: 8, 90°, Forrasztótüske hossza (l): 1.5 mm, ónozott, fekete, Tape

Cikkszám 1797680000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 6 A következő ellendarabja 8 Kapcsolódó termékek 7
Approvals Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Данные о материалах IEC 정격데이터 Номинальные характеристики по CSA UL 1059 névleges adatok Embalaje Fontos megjegyzés Besorolások

Approvals

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT/THR-forrasztott csatlakozással, 5.00 mm, Pólusszám: 8, 90°, Forrasztótüske hossza (l): 1.5 mm, ónozott, fekete, Tape
Rendelési szám
1797680000
Típus
SL-SMT 5.00HC/08/90 1.5SN BK RL
GTIN (EAN)
4032248239689
Qty.
350 Darab
Termékadatok
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Csomagolás
Tape

Méretek és tömegek

Mélység
12 mm
Depth (inches)
0,472 inch
Magasság
10 mm
Magasság (coll)
0,394 inch
Legalacsonyabb változat magassága
8,5 mm
Szélesség
40 mm
Szélesség (coll)
1,575 inch
Net weight
3,54 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.00
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT/THR-forrasztott csatlakozással
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Kimenő könyök
90°
Pólusszám
8
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
1,5 mm
Forrasztótüske tűrése
+0,1 / -0,2 mm
Forrasztótüske méretei
d = 1,2 mm
Nyolcszögletű
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1 in mm
35 mm
L1, inch
1,378 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
7 N
Húzóerő / pólus, max.
5,5 N

Данные о материалах

Insulating material
LCP GF
Colour
fekete
Barevný graf (podobné)
RAL 9011
Szigetelőanyag csoport
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Contact surface
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

IEC 정격데이터

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
27,5 A
Rated current, max. number of poles (Tu=20°C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV

Номинальные характеристики по CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1176845
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
15 A
Névleges áram (D felhasználási csoport / CSA)
15 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Embalaje

ESD szintű csomagolás
estático disipativo
Csomagolás
Tape
VPE hosszúság
331 mm
VPE szélesség
331 mm
VPE magasság
63 mm
Szalag mélysége(T2)
13 mm
Szalag szélessége:(W)
56 mm
Szalagzseb mélysége(K0)
12,5 mm
Szalagzseb magasság (A0)
12,3 mm
Szalagzseb szélessége (B0)
44,1 mm
Szalagzseb leválasztás (P1)
16 mm
Szalaglyuk leválasztás (E)
1,75 mm
Szalagzseb leválasztás (F)
26,2 mm
Dobos tekercs átmérője ∅ (A)
330 mm
Felületi ellenállás
Rs = 109 - 1012 Ω

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Forrasztószem átmérője D = 1,5 + 0,1 mm, 9 pólustól
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
