VPU AC I 2 275/25 LCF S

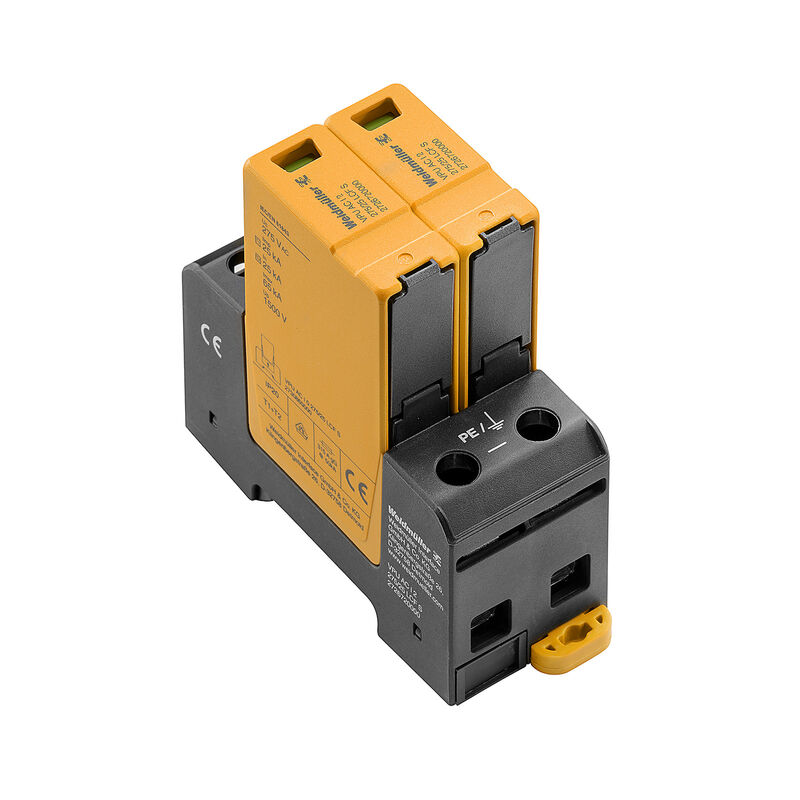

Produktbild
Abb.ähnlich
VPU AC I 2 275/25 LCF S

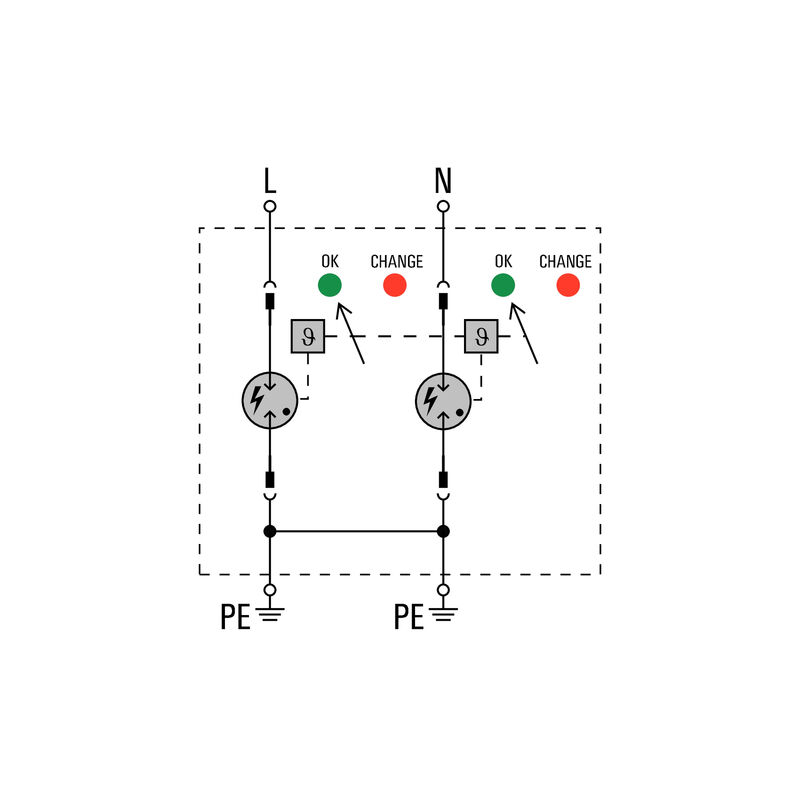

Schaltsymbol
Schematic circuit diagram

VPU AC I 2 275/25 LCF S

Überspannungsableiter, Niederspannung, ohne Fernmeldekontakt, Leckstromfrei, Überspannungsschutz, Einphasig, TN-S

Art.-Nr. 2726720000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Ersatzteile 2 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen General data Isolationskoordination gemäß EN 50178 Номинальные характеристики IEC / RU Anschlussdaten Elektrische Daten Allgemeine Daten Garantie Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Version
Überspannungsableiter, Niederspannung, ohne Fernmeldekontakt, Leckstromfrei, Überspannungsschutz, Einphasig, TN-S
Order No.
2726720000
Type
VPU AC I 2 275/25 LCF S
GTIN (EAN)
4050118802566
VPE
1 Stück

Abmessungen und Gewichte

Depth
91 mm
Tiefe (inch)
3,583 inch
Height
90 mm
Höhe (inch)
3,543 inch
Width
36 mm
Breite (inch)
1,417 inch
Nettogewicht
340 g

Temperaturen

Storage temperature
-40 °C...85 °C
Ambient temperature
…85 °C
Operating temperature
-40 °C...85 °C
Feuchtigkeit
5...95 % rel. Feuchte

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

General data

Colour
pomarańczowy
czarny
Design
Obudowa instalacyjna; 2 TE
Insta IP20
Mounting rail
TS 35
Operating altitude
≤ 2000 m
Optical function display
grün = ok, rot = Ableiter defekt, auswechseln
Protection degree
IP20 im verbauten Zustand
Segment
Energieverteilung
UL 94 flammability rating
V-0
Version
ohne Fernmeldekontakt
Leckstromfrei
Überspannungsschutz

Isolationskoordination gemäß EN 50178

Pollution severity
2
Surge voltage category
IV

Номинальные характеристики IEC / RU

Discharge current Imax (8/20µs) wire-PE
65 kA
Discharge current In (8/20µs) wire-PE
25 kA
Energy coordination (≤10 m)
Typ I
Typ II
Typ III
Follow-on current extinguishing capability Ifi
50 kA
Frequency range, max.
60 Hz
Frequency range, min.
50 Hz
Fuse protection
Keine Sicherung erforderlich ≤ 315 A gG
Integrated back-up fuse
Nein
Leakage current at Un
1 µA
Lightning test current Iimp (10/350 µs) (L-PE)
25 kA
Low voltage network
Einphasig
TN-S
Mains voltage
230 V / 400 V
Max. continuous voltage, Uc (AC)
275 V
Note follow current capability
Nichtauslösen einer 16 A gG Sicherung bis prosp. 50 kAeff
Number of poles
2
PE conductor current IPE
1 µA
Protection level Up at IN (L/N-PE)
≤ 1,5 kV
Rated voltage (AC)
230 V
Requirements category acc. to IEC 61643-11
Typ I
Typ II
Requirements class, acc. to EN 61643-11
T1
T2
Response time / fallback time
<100 ns
Short-circuit current rating ISCCR
50 kA
Signalling contact
Nein
Standards
IEC 61643-11
EN 61643-11
Temporary surge voltage (over-voltage) - TOV
442 V
Voltage type
AC

Anschlussdaten

Stripping length
18 mm
Wire connection method
Schraubanschluss
Type of connection
Schraubanschluss
Stripping length, rated connection
18 mm
Tightening torque, min.
3 Nm
Anzugsdrehmoment, max.
4,5 Nm
Klemmbereich, Bemessungsanschluss
16 mm²
Klemmbereich, min.
1,5 mm²
Klemmbereich, max.
35 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
35 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
35 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
35 mm²

Elektrische Daten

Voltage type
AC

Allgemeine Daten

Number of poles
2
Schutzart
IP20 im verbauten Zustand
Farbe
orange
schwarz

Garantie

Time interval
5 Jahre

Wichtiger Hinweis

Product information
Beim Einsatz in DC Applikationen nutzen Sie bitte die Sicherung von SIBA Type NH2XL aR/aSF DC 1500 V

Klassifikationen

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
