Vlastnosti

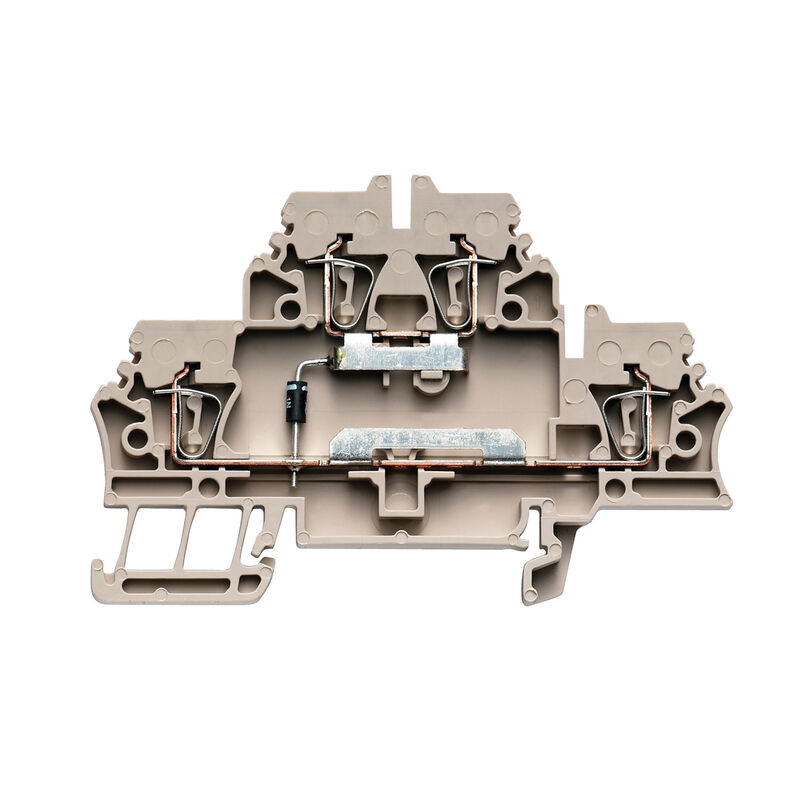

| Verze | Z řada, Komponentní svorka, Svorka se dvěma vrstvami, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová |
| Objednací číslo | 1690030000 |
| Typ | ZDK 2.5/D/2 |
| EAN | 4008190877903 |
| Množství | 50 ks |
| Hloubka | 53 mm |
| Hloubka (v palcích) | 2,087 inch |
| Hloubka včerně DIN lišty | 54 mm |
| Výška | 79,1 mm |
| Výška (v palcích) | 3,114 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 10,62 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Připojení tažnou pružinou
pro zásuvné propojení Jeden konec bez konektoru s diodou |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 2 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ano |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |

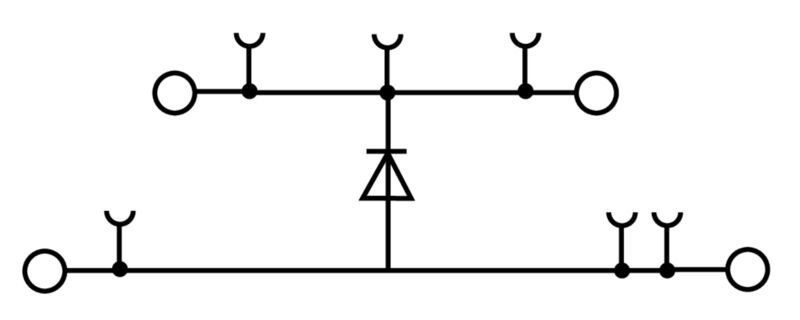

| Elektronická součástka | Dioda |
| Otevřené strany | pravá |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Komponentní dioda |
|
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max. | 2,5 mm² |
| Dvojdutinka, max. | 0,34 mm² |
| Dvojdutinka, max. | 0,14 mm² |
| Délka odizolování | 10 mm |
| Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1 |
|
| Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4 |
|
| Měřidlo podle IEC 60947-1 | A2 |
| Počet připojení | 4 |
| Průřez propojení AWG, min. | AWG 30 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 2,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | Připojení s kotevní svorkou |
| Typ připojení 2 | Připojení s kotevní svorkou |
| Upínací rozsah, max. | 2,5 mm² |
| Upínací rozsah, min. | 0,05 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče propojení v terénu max. (CSA) | 12 AWG |
| Průřez vodiče propojení v terénu min. (CSA) | 26 AWG |
| Průřez vodiče propojení z výroby max. (CSA) | 12 AWG |
| Průřez vodiče propojení z výroby min. (CSA) | 26 AWG |
| Č. osvědčení (CSA) | 80053378-200039 |
| Lišta | TS 35 |
| Průřez propojení AWG, min. | AWG 30 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 0,5 A |
| Proud při maximu vodičů | 0,5 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 14 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 26 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 14 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 26 AWG |
| Velikost napětí C (UR) | 300 V |
| Velikost proudu C (UR) | 15 A |
| Č. osvědčení (UR) | E60693 |
| Informace o produktu | Musí být dodržena povolená trvalá provozní teplota |
| Osvědčení/Certifikát/Prohlášení o shodě |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36762) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236610) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1690030000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1690030000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1690030000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| Schválení |       |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
