Vlastnosti
| Verze | Příslušenství, Adaptér zkoušečky, 9 A |
| Objednací číslo | 1609050000 |
| Typ | ZTA 1/ZA |
| EAN | 4008190206543 |
| Množství | 25 ks |
| Hloubka | 73,5 mm |
| Hloubka (v palcích) | 2,894 inch |
| Výška | 31,5 mm |
| Výška (v palcích) | 1,24 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 7,36 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 |
| Trvalá provozní teplota, max. | 100 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Materiál | Polyamid 66 |
| Barevný | černá |
| Klasifikace hořlavosti UL 94 | V-2 |
| Verze | Pro svorky |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 1 |
| Návod k instalaci | Přímá montáž |
| S připínacími kolíky | Ano |
| Délka odizolování | 6 mm |
| Počet připojení | 1 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Typ připojení | Zásuvné připojení Plug-in |
| Upínací rozsah, max. | 1,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Utahovací moment, max. | 0,3 Nm |
| Utahovací moment, min. | 0,3 Nm |
| Rozteč v mm (P) | 5 mm |
| Výška s TS 35 | 99,1 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 1 |
| Jmenovitý průřez | 1,5 mm² |
| Jmenovité napětí | 250 V |
| Jmenovité DC napětí | 250 V |
| Jmenovitý proud | 9 A |
| Vnitřní odpor podle IEC 60947-7-x | 1,83 mΩ |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,56 W |

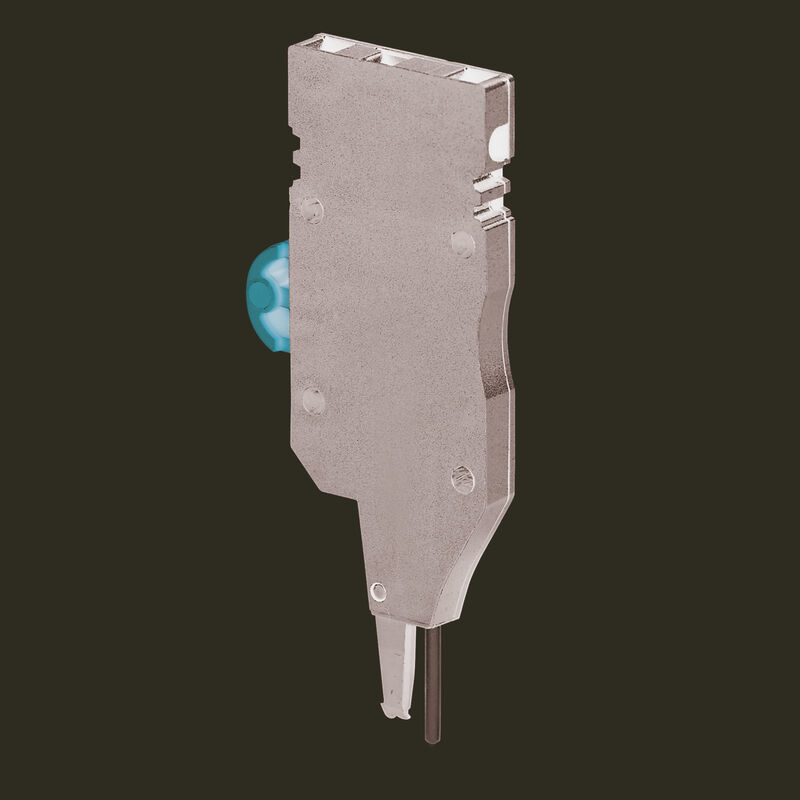

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Technické údaje |
[CAD data -- 22247_ZTA_1-ZA_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38063)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46604) |
| Technické údaje | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1609050000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1609050000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1609050000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ROHS | Shoda |
