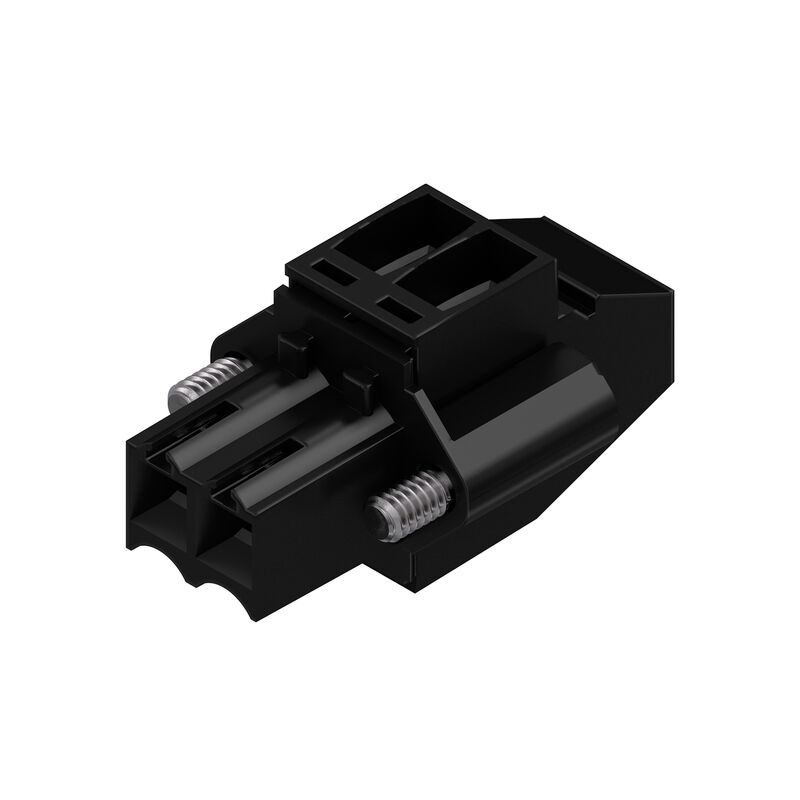

Produktillustration
BL 3.50/02/90F SN BK BX

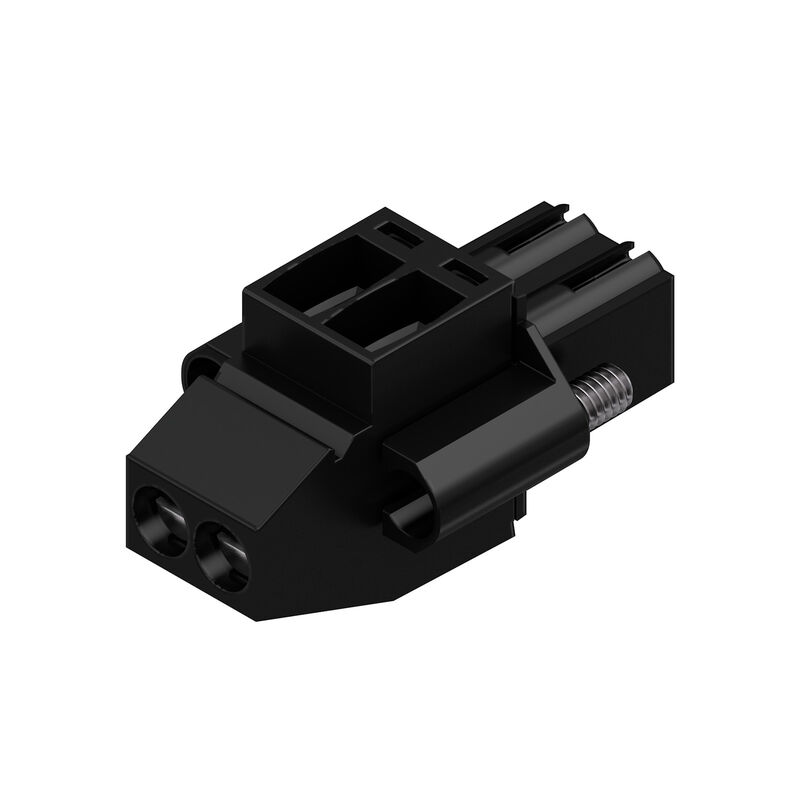

Produktillustration
BL 3.50/02/90F SN BK BX
Dimensional drawing
BL 3.50/02/90F SN BK BX
Graph
BL 3.50/02/90F SN BK BX
Graph

BL 3.50/02/90F SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 2, 90°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box

Produkt-ID 1639240000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Motdelar 14 Använda produkter 23
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 2, 90°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
Art.nr.
1639240000
Typ
BL 3.50/02/90F SN BK BX
GTIN (EAN)
4008190276782
Förp.
132 items
Product data
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Embalaje
Caja

Mått och vikter

Djup
22,45 mm
Byggdjup (tum)
0,884 inch
Höjd
12 mm
Bygghöjd (tum)
0,472 inch
Bredd
14 mm
Byggbredd (tum)
0,551 inch
Nettovikt
2,54 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0,225 kg CO2 eq.

Systemvärden

Produktfamilj
OMNIMATE Signal – serie BL/SL 3.50
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
Klämbygelanslutning
Delning i mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Orientation de la sortie du conducteur
90°
Número de polos
2
L1, mm
3,5 mm
L1 i tum
0,138 "
quantità di file
1
Polradstal
1
Märkarea
1,5 mm²
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
komplett monterad
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Yes
Avisoleringslängd
6 mm
Klämskruv
M 2
Skruvmejselklinga
0,4 x 2,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
7 N
Max. dragkraft/pol
5 N
Åtdragningsmoment
  • Momenttyp:
    Ledaranslutning
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Momenttyp:
    Skruvfläns
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Materialdata

Isoleringsmaterial
PBT
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Isolationsmotstånd
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,08 mm²
Anslutningsområde, max.
1,5 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.
1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Passtift enligt EN 60999 a x b; ø
2.4 mm x 1.5 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409500000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • Długość zdejmowania izolacji:
      • номин.:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025740000
    • Avisoleringslängd:
      • nominell:
        5 mm
    • Rekommenderad ändhylsa:
      9018910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025750000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
12 A
Märkström, max. antal poler (Tu=20°C)
10 A
Märkström, min. antal poler (Tu=40°C)
10 A
Märkström, max. antal poler (Tu=40°C)
8 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 100 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
154685-1318353
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Wire cross-section, AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
8 A
Märkström (användargrupp D / UL 1059)
8 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 14
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
350 mm
VPE-bredd
136 mm
VPE-höjd
31 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, typmärkning, godkännande märkning SEV, godkännande märkning CSA
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN IEC 60512 del 7 avsnitt 5 / 05.94
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.99
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      2 × AWG 24/1
    • Type of conductor and conductor cross-section:
      2 × AWG 24/19 with wire end ferrule
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 16/7
  • Evaluation:
    passed
Test vytažení
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥5 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
  • Evaluation:
    passed
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      2 × AWG 24/1
    • Type of conductor and conductor cross-section:
      2 × AWG 24/19 with wire end ferrule
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U1.5
    • Type of conductor and conductor cross-section:
      H05V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/7
  • Evaluation:
    passed

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Max. ytterdiameter för ledaren: 2,9 mm
• Max. ytterdiameter för ledaren: 2,9 mm
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
