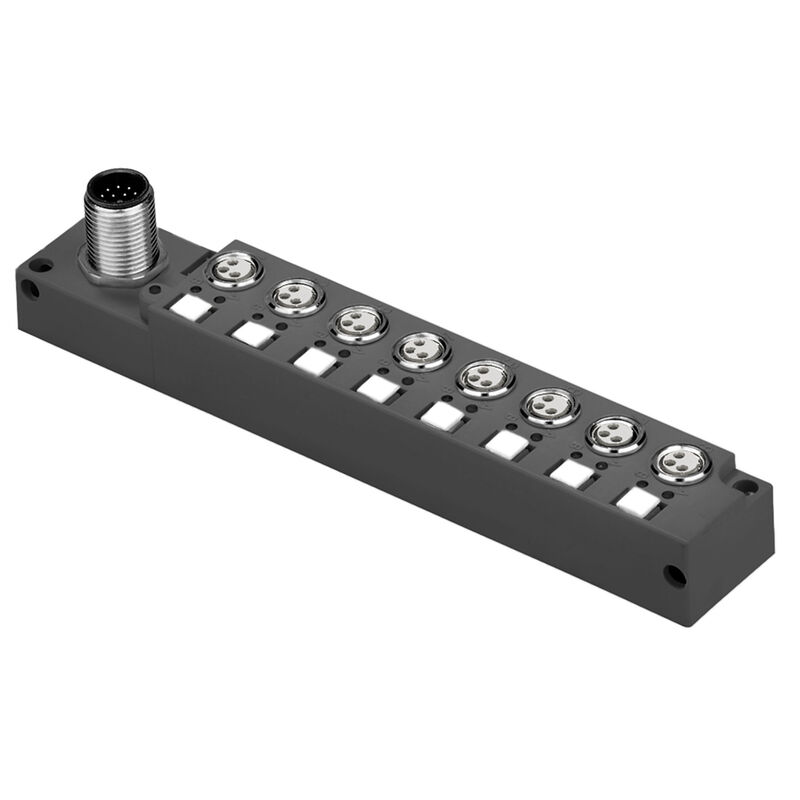

SAI-08L-VP12-3A-M08L-PNP
SAI-08L-VP12-3A-M08L-PNP

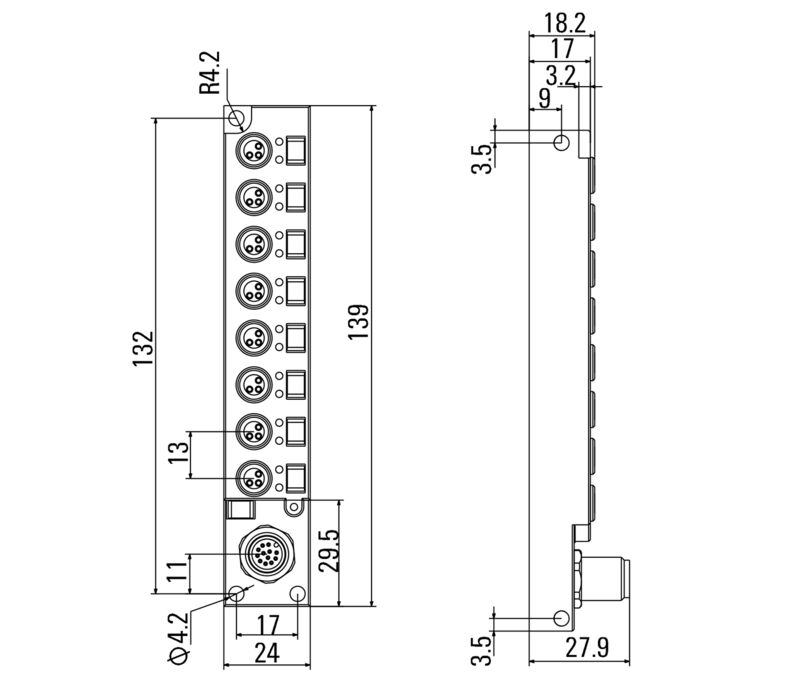

Dimensioned drawing
SAI-08L-VP12-3A-M08L-PNP

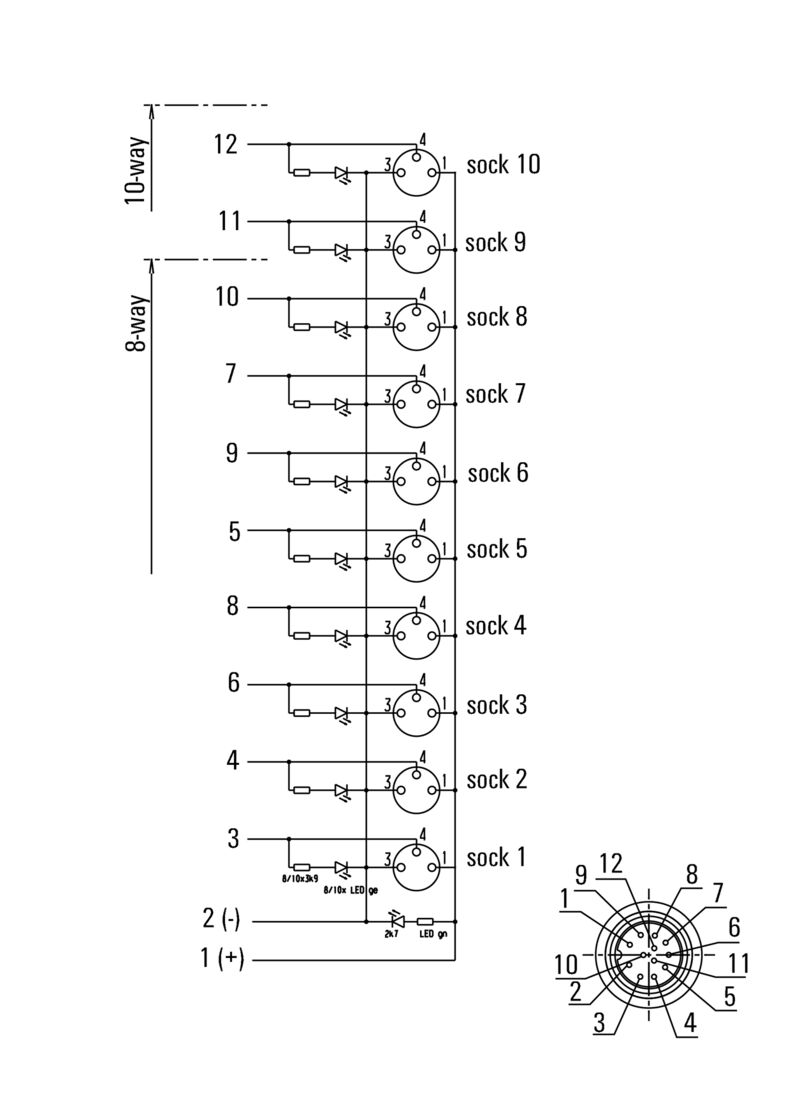

Wiring diagram
SAI-08L-VP12-3A-M08L-PNP
Pole scheme
M12 outlet
SAI-08L-VP12-3A-M08L-PNP
Pole scheme
M8 = none

SAI-08L-VP12-3A-M08L-PNP

s výstupem M12, 12 pólů, A-kódování, M8, 30 V, , LED: Ano, Iniciační prvek LED: Ano, Typ kabeláže: PNP

Item No. 1871680000
Download data sheet Engineering Support Product Downloads
Accessories 1 Related products 8
Osvědčení Všeobecné objednací údaje Dimensions and weights Teploty Shoda produktu s prostředím Údaje o připojení Elektrické údaje Všeobecné technické údaje Údaje o materiálu Technické údaje kabelu Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Version
s výstupem M12, 12 pólů, A-kódování, M8, 30 V, , LED: Ano, Iniciační prvek LED: Ano, Typ kabeláže: PNP
Order No.
1871680000
Type
SAI-08L-VP12-3A-M08L-PNP
GTIN (EAN)
4032248451005
Množství
1 ks

Dimensions and weights

Čistá hmotnost
97 g

Teploty

Provozní teplota
-25 - 80°C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje o připojení

Sheathing stripping length
100 mm
Distributor outlet
with M12 outlet
12-pole
A-coded

Elektrické údaje

Rated voltage, min.
10 V
Rated voltage, max.
30 V
Test voltage
1 kV
Max. current-carrying capacity per slot
2 A
Total current
6 A
Corriente por señal
1 A
Ripartizione del potenziale presente
No
Odpor izolace
109 Ω

Všeobecné technické údaje

IP68
Nombre de pôles
3
Nombre de contacts femelles
8
Anschlussgewinde
M8
Pollution severity
3
Metoda wypalania
V-0
LED
Ano
LED 이니시에이터
Ano
LED colour for indicating operation
zelená
LED colour for I/O function
yellow

Údaje o materiálu

Materiál O-kroužku
FKM
Housing main material
PBT
Material of distributor
Plast
Gehäusefarbe
černá (podobná odstínu RAL 9005)
Screw socket
CuZn, poniklované
Materiál kontaktu
CuZn
Contact surface
Pozlacené
Contact carrier material
PBT (UL 94 V0)

Technické údaje kabelu

Number of poles
3
Suitable for cable carriers
Ne

Klasifikace

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
