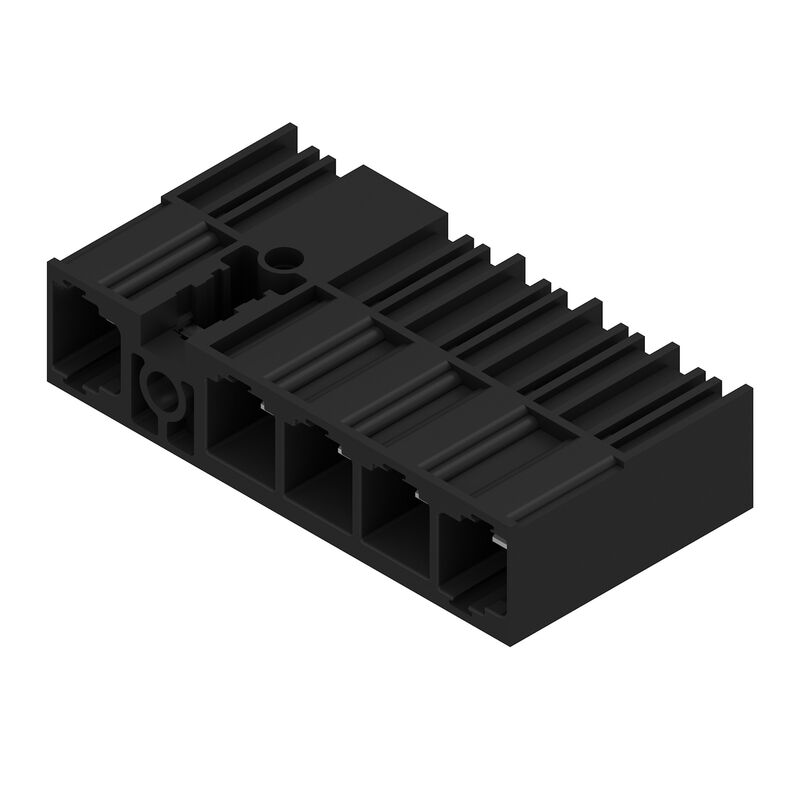

SU 10.16HP/05/90MF2 3.5AG BK BX
Illustration du produit
SU 10.16HP/05/90MF2 3.5AG BK BX
Illustration du produit
SU 10.16HP/05/90MF2 3.5AG BK BX
Dimensional drawing
SU 10.16HP/05/90MF2 3.5AG BK BX
Graph
SU 10.16HP/05/90MF2 3.5AG BK BX
Exemple d'utilisation

SU 10.16HP/05/90MF2 3.5AG BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Bride centrale, Raccordement soudé THT, 10.16 mm, Nombre de pôles: 5, 90°, Longueur du picot à souder (l): 3.5 mm, argenté, noir, Boîte

Référence produit 2597200000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 15
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Bride centrale, Raccordement soudé THT, 10.16 mm, Nombre de pôles: 5, 90°, Longueur du picot à souder (l): 3.5 mm, argenté, noir, Boîte
Order No.
2597200000
Type
SU 10.16HP/05/90MF2 3.5AG BK BX
GTIN (EAN)
4050118609318
Qté.
30 Pièce
Indices de produit
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Emballage
Boîte

Dimensions et poids

Depth
32 mm
Profondeur (pouces)
1,26 inch
Height
17,1 mm
Hauteur (pouces)
0,673 inch
Hauteur version la plus basse
13,6 mm
Width
60,96 mm
Largeur (pouces)
2,4 inch
Poids net
21,41 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques du système

Product family
OMNIMATE Power - série BU/SU 10.16HP
Type of connection
Raccordement sur platine
Mounting onto the PCB
Raccordement soudé THT
Pitch in mm (P)
10,16 mm
Pitch in inches (P)
0,4 "
Outgoing elbow
90°
Number of poles
5
Number of solder pins per pole
3
Solder pin length (l)
3,5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
1,2 x 1,1 mm
Solder pin dimensions = d tolerance
+0,1 / -0,1 mm
Diamètre du trou d'implantation (D)
1,6 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
50,8 mm
L1 en pouce
2 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché
Résistance de passage
2,00 mΩ
Codable
Oui
Couple de serrage
  • Type de couple:
    Vis de fixation, Circuit imprimé
  • Informations d'utilisation:
    • Épaisseur:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Couple de serrage:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Vis recommandée:
      • Numéro de pièce:
        2812340000
    • Épaisseur:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Couple de serrage:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Vis recommandée:
      • Numéro de pièce:
        2812340000
    • Épaisseur:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Couple de serrage:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Vis recommandée:
      • Numéro de pièce:
        2812290000

Données des matériaux

Matériau isolant
PBT GF
Couleur
noir
比色表 (相似)
RAL 9011
Insulating material group
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Résistance d'isolation
≥ 108 Ω
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
argenté
Structure en couches du raccordement soudé
≥ 3 µm Ag
Structure en couches du contact mâle
≥ 3 µm Ag
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
78,3 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
67,9 A
额定电流，最小回路数 (Tu = 40°C)
70,6 A
Rated current, max. number of poles (Tu=40°C)
61,3 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1.000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
1.000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
690 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV
Tenue aux courants de faible durée
3 x 1s mit 1000 A
Espace libre, min.
8,9 mm
Ligne de fuite, min.
10,5 mm

Données nominales selon CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
60 A
Rated current (Use group C / CSA)
60 A
Rated current (Use group D / CSA)
5 A

Données nominales selon UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
600 V
Tension nominale (groupe d'utilisation F / UL 1059)
600 V
Courant nominal (groupe d'utilisation B / UL 1059)
60 A
Rated current (Use group C / UL 1059)
60 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
8,9 mm
Creepage distance, min.
10,5 mm

Emballage

Packaging
Boîte
VPE length
338 mm
VPE width
130 mm
VPE height
44 mm

Note importante

IPC conformity
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notes

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
