Eigenschaften
| Ausfuehrung | Durchgangs-Reihenklemme, PUSH IN, 150 mm², 1000 V, 309 A, dunkelbeige |
| Best.-Nr. | 2728770000 |

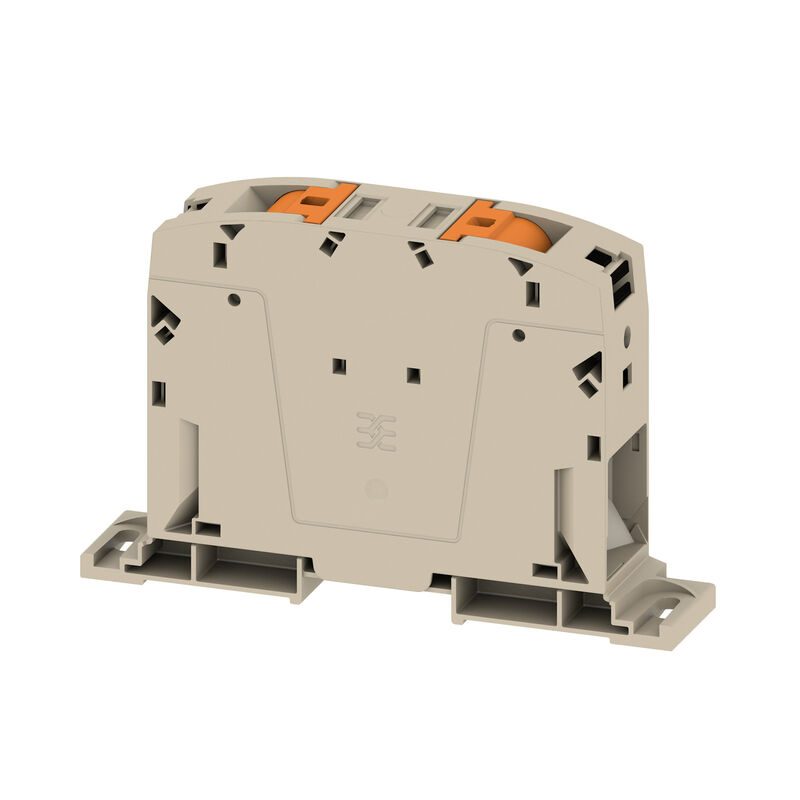

| Art | A2C 150/185-DM |
| GTIN (EAN) | 4050118801552 |
| VPE | 5 Stück |
| Tiefe | 98 mm |
| Tiefe (inch) | 3,858 inch |
| Höhe | 151 mm |
| Höhe (inch) | 5,945 inch |
| Breite | 31 mm |
| Breite (inch) | 1,22 inch |
| Nettogewicht | 316,69 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | TUEV16ATEX7909U |
| Zertifikat-Nr. (IECEX) | IECEXTUR16.0036U |
| Spannung max (ATEX) | 1100 V |
| Strom (ATEX) | 272 A |
| Leiterquerschnitt max (ATEX) | 185 mm² |
| Spannung max (IECEX) | 1100 V |
| Strom (IECEX) | 272 A |
| Leiterquerschnitt max (IECEX) | 185 mm² |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Etagen intern gebrückt | Nein |
| Tragschiene | Montageplatte |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Befestigungsart | geschraubt |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | Direktmontage |
| Offene Seiten | geschlossen |
| rastbar | Nein |
| Anschlussart, weiterer Anschluss | PUSH IN |
| Abisolierlänge | 40 mm |
| Anschlussart | PUSH IN |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 185 mm² |
| Klemmbereich, min. | 50 mm² |
| Klingenmaß | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1 | B13 |
| Leiteranschlussquerschnitt AWG, max. | kcmil 300 |
| Leiteranschlussquerschnitt AWG, min. | AWG 1/0 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 150 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 150 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 150 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 185 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 50 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 185 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 50 mm² |
| Leiteranschlussquerschnitt AWG, max. | kcmil 300 |
| Leiteranschlussquerschnitt AWG, min. | AWG 1/0 |
| Normen | IEC 60947-7-1 |
| Tragschiene | Montageplatte |
| Bemessungsquerschnitt | 150 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung DC | 1.500 V |
| Nennstrom | 309 A |
| Strom bei max. Leiter | 309 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,1 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 9,89 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (cURus) | 350 kcmil |
| Leitergr. Factory wiring min (cURus) | 2 AWG |
| Leitergr. Field wiring max (cURus) | 350 kcmil |
| Leitergr. Field wiring min (cURus) | 2 AWG |
| Spannung Gr B (cURus) | 600 V |
| Spannung Gr C (cURus) | 600 V |
| Strom Gr B (cURus) | 310 A |
| Strom Gr C (cURus) | 310 A |
| Zertifikat-Nr. (cURus) | E60693 |
| Produkthinweis | Bei außenliegenden Querverbindungen reduziert sich der max. anschließbare Leiter um einen Querschnitt |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317015)
[CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199352) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304952) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2728770000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2728770000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2728770000&norm=0) |
| Anwenderdokumentation |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103803)
[NTI A2C 150_185](https://mdcop.weidmueller.com/mediadelivery/asset/900_317028) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |       |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
