Eigenschaften
| Ausfuehrung | Sicherungs-Reihenklemme, PUSH IN, 4 mm², 150 V, 6.3 A, schwarz |
| Best.-Nr. | 2816990000 |

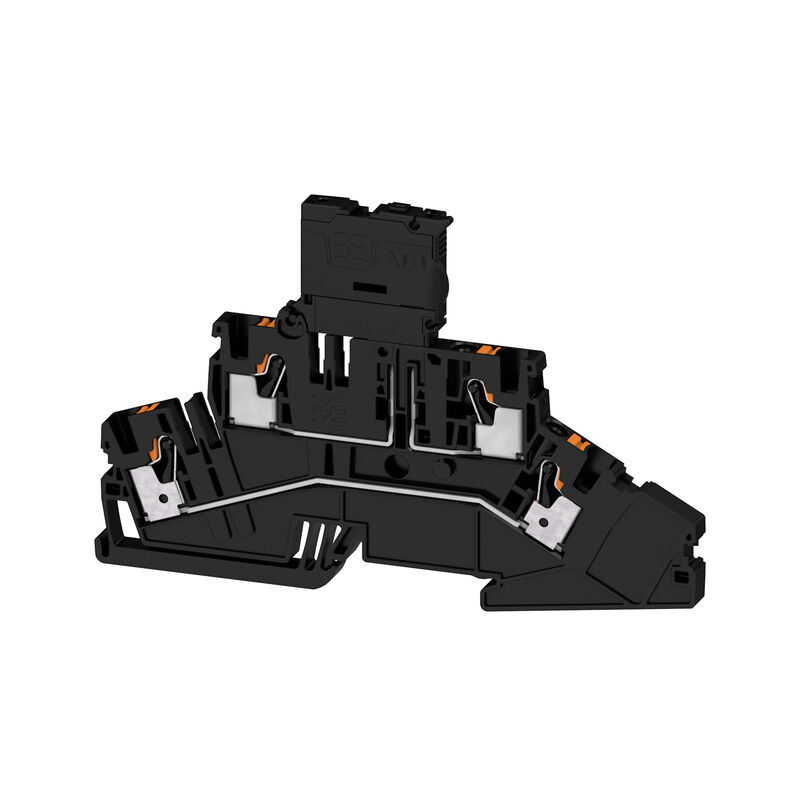

| Art | A2T 4 FS-FT 60-150V BK |
| GTIN (EAN) | 4064675322276 |
| VPE | 50 Stück |
| Tiefe | 83,5 mm |
| Tiefe (inch) | 3,287 inch |
| Höhe | 126,5 mm |
| Höhe (inch) | 4,98 inch |
| Breite | 6,1 mm |
| Breite (inch) | 0,24 inch |
| Nettogewicht | 30,9 g |
| Dauergebrauchstemperatur, min. | -55 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | schwarz |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | TUEV17ATEX8064U |
| Zertifikat-Nr. (IECEX) | IECEXTUR17.0030U |
| Spannung max (ATEX) | 250 V |
| Strom (ATEX) | 6.3 A |
| Leiterquerschnitt max (ATEX) | 4 mm² |
| Spannung max (IECEX) | 250 V |
| Strom (IECEX) | 6.3 A |
| Leiterquerschnitt max (IECEX) | 4 mm² |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 2 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Einbauhinweis | gerastet |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | TS 35 |
| Offene Seiten | rechts |
| rastbar | Ja |
| Anschlussart, weiterer Anschluss | PUSH IN |
| Abisolierlänge | 12 mm |
| Anschlussart | PUSH IN |
| Anschlussart 2 | PUSH IN |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 4 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A4 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 24 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Zwillings-Aderendhülse, max. | 1,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Leiterquerschnitt max (CSA) | 10 AWG |
| Leiterquerschnitt min (CSA) | 26 AWG |
| Spannung Gr B (CSA) | 300 V |
| Spannung Gr C (CSA) | 150 V |
| Spannung Gr D (CSA) | 300 V |
| Strom Gr B (CSA) | 10 A |
| Strom Gr C (CSA) | 30 A |
| Strom Gr D (CSA) | 10 A |
| Zertifikat-Nr. (CSA) | 200039-700896609 |
| Anzeige | LED |
| Betriebsspannung, max. | 150 V |
| Sicherungseinsatz | G-Si. 5 x 20 |
| Sicherungshalter (Einsatzträger) | schwenkbar |
| Spannungsart für die Anzeige | AC/DC |
| Einbauhinweis | gerastet |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 24 |
| Normen |
IEC 60947-7-3
IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 4 mm² |
| Bemessungsspannung | 150 V |
| Bemessungsspannung zur Nachbarklemme | 250 V |
| Bemessungsspannung DC | 150 V |
| Nennstrom | 6,3 A |
| Strom bei max. Leiter | 6,3 A |
| Normen |
IEC 60947-7-3
IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (cURus) | 10 AWG |
| Leitergr. Factory wiring min (cURus) | 26 AWG |
| Leitergr. Field wiring max (cURus) | 10 AWG |
| Leitergr. Field wiring min (cURus) | 26 AWG |
| Zertifikat-Nr. (cURus) | E60693 |
| Produkthinweis | Die Spannung ist abhängig vom gewählten Sicherungselement oder der gewählten Leuchtanzeige |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289106)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289103) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289104) [UKCA EX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289105) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_260950) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2816990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2816990000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2816990000&norm=0) |
| Anwenderdokumentation | [NTI A2T 4 FS-FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_289107) |
| Sicherheitsinformationen | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Zulassungen |        |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
