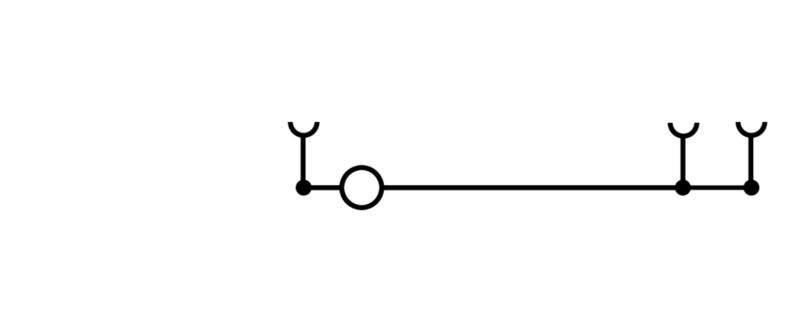

Eigenschaften
| Ausführung | Einspeiseklemme, PUSH IN, 10 mm², 800 V, 57 A, dunkelbeige |
| Best.-Nr. | 1988180000 |
| Typ | AAP12 10 LO BL |
| GTIN (EAN) | 4050118372861 |
| VPE | 20 Stück |
| Tiefe | 53,5 mm |
| Tiefe (inch) | 2,106 inch |
| Tiefe inklusive Tragschiene | 54 mm |
| Höhe | 89 mm |
| Höhe (inch) | 3,504 inch |
| Breite | 10 mm |
| Breite (inch) | 0,394 inch |
| Nettogewicht | 25,342 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Farbe Betätigungselemente | blau |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | TUEV17ATEX8030U |
| Zertifikat-Nr. (IECEX) | IECEXTUR17.0015U |
| Spannung max (ATEX) | 690 V |
| Strom (ATEX) | 45 A |
| Leiterquerschnitt max (ATEX) | 10 mm² |
| Spannung max (IECEX) | 690 V |
| Strom (IECEX) | 45 A |
| Leiterquerschnitt max (IECEX) | 10 mm² |
| Kennzeichnung EN 60079-7 | Ex ec II C Gc |
| Kennzeichnung Ex 2014/34/EU | II 2 G D |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Befestigungsart | einschnappbar |
| Einbauhinweis | Tragschiene |
| mit Rastzapfen | Nein |
| Montageart | TS 35 |
| Offene Seiten | rechts |
| rastbar | Nein |
| Abisolierlänge | 18 mm |
| Anschlussart | PUSH IN |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 1 |
| Klemmbereich, max. | 10 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klingenmaß | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1 | A6 |
| Leiteranschlussquerschnitt AWG, max. | AWG 6 |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 10 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 10 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4 |
|
| Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1 |
|
| Rohrlänge für Zwillingsaderendhülse |
|
| Zwillings-Aderendhülse, max. | 4 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Leiterquerschnitt max (CSA) | 6 AWG |
| Leiterquerschnitt min (CSA) | 20 AWG |
| Spannung Gr B (CSA) | 600 V |
| Spannung Gr C (CSA) | 600 V |
| Spannung Gr D (CSA) | 600 V |
| Strom Gr B (CSA) | 51 A |
| Strom Gr C (CSA) | 51 A |
| Strom Gr D (CSA) | 5 A |
| Zertifikat-Nr. (CSA) | 200039-70089609 |
| Einbauhinweis | Tragschiene |
| Leiteranschlussquerschnitt AWG, max. | AWG 6 |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 10 mm² |
| Bemessungsspannung | 800 V |
| Bemessungsspannung DC | 800 V |
| Nennstrom | 57 A |
| Strom bei max. Leiter | 57 A |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,56 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,82 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (cURus) | 6 AWG |
| Leitergr. Factory wiring min (cURus) | 20 AWG |
| Leitergr. Field wiring max (cURus) | 6 AWG |
| Leitergr. Field wiring min (cURus) | 20 AWG |
| Spannung Gr B (cURus) | 600 V |
| Spannung Gr C (cURus) | 600 V |
| Spannung Gr D (cURus) | 600 V |
| Strom Gr B (cURus) | 51 A |
| Strom Gr C (cURus) | 51 A |
| Strom Gr D (cURus) | 5 A |
| Zertifikat-Nr. (cURus) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58100)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58129) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58166) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89283) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89284) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178458) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38620) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65559) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1988180000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1988180000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1988180000&norm=0) |
| Ausschreibungstext |
[Klippon® Connect 1988180000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75857)
[Klippon® Connect 1988180000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75860) |
| Anwenderdokumentation |
[NTI AAP12](https://mdcop.weidmueller.com/mediadelivery/asset/900_85522)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| Zulassungen |            |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
