AAP14 10 FE-LO

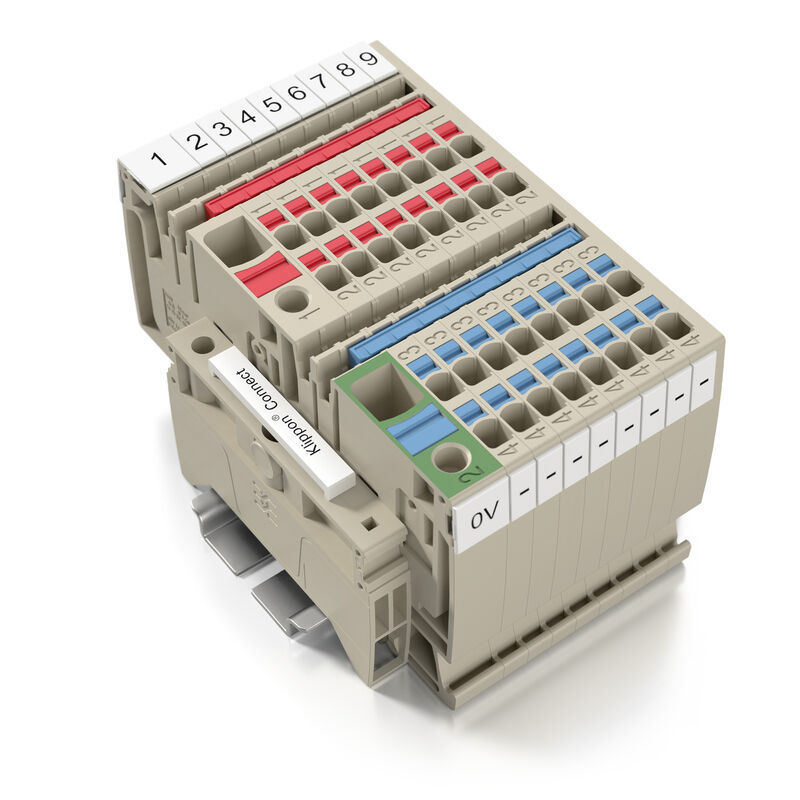

Produktbild

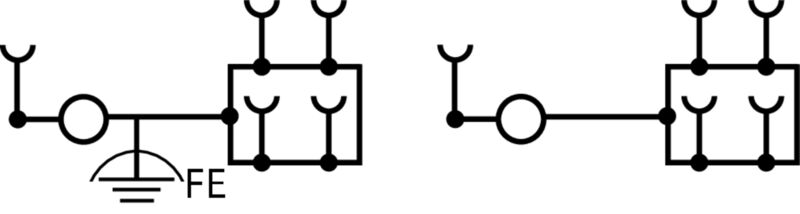

AAP14 10 FE-LO
AAP14 10 FE-LO
AAP14 10 FE-LO
AAP14 10 FE-LO

AAP14 10 FE-LO

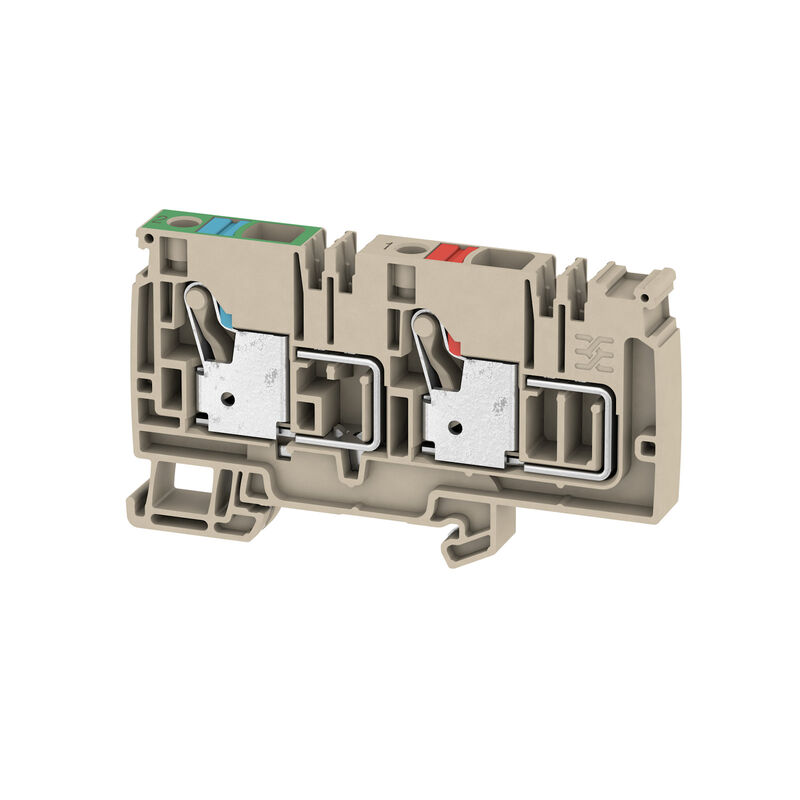

Einspeiseklemme, PUSH IN, 10 mm², 500 V, 57 A, dunkelbeige

Art.-Nr. 1988240000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 42 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Einspeiseklemme, PUSH IN, 10 mm², 500 V, 57 A, dunkelbeige
Best.-Nr.
1988240000
Art
AAP14 10 FE-LO
GTIN (EAN)
4050118372953
VPE
20  Stück

Abmessungen und Gewichte

Tiefe
53,5  mm
Tiefe (inch)
2,106  inch
Tiefe inklusive Tragschiene
54  mm
Höhe
94  mm
Höhe (inch)
3,701  inch
Breite
10  mm
Breite (inch)
0,394  inch
Nettogewicht
42,804  g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60  °C
Dauergebrauchstemperatur, max.
130  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff
Wemid
Farbe
dunkelbeige
Farbe Betätigungselemente
rot / blau
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV17ATEX8030U
Zertifikat-Nr. (IECEX)
IECEXTUR17.0015U
Spannung max (ATEX)
352 V
Strom (ATEX)
45 A
Leiterquerschnitt max (ATEX)
10 mm²
Spannung max (IECEX)
352 V
Strom (IECEX)
45 A
Leiterquerschnitt max (IECEX)
10 mm²
Kennzeichnung EN 60079-7
Ex ec II C Gc
Kennzeichnung Ex 2014/34/EU
II 2 G D

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
2
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
2
Etagen intern gebrückt
Nein
PE-Anschluss
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Befestigungsart
einschnappbar
Einbauhinweis
Tragschiene
explosionsgeprüfte Ausführung
Ja
mit Rastzapfen
Nein
Montageart
TS 35
Offene Seiten
rechts
rastbar
Nein

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
18  mm
Anschlussart
PUSH IN
Anschlussrichtung
oben
Anzahl Anschlüsse
2
Klemmbereich, max.
16  mm²
Klemmbereich, min.
0,5  mm²
Klingenmaß
1,0 x 5,5 mm
Lehrdorn nach 60 947-1
A6
Leiteranschlussquerschnitt AWG, max.
AWG 6
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.
10  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
10  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
10  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
10  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feinstdrähtig, max.
16  mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
16  mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,5  mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Rohrlänge:
    • min.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      6 mm²
    • max.:
      10 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Rohrlänge:
    • nominal:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      10 mm²
Rohrlänge für Zwillingsaderendhülse
  • Rohrlänge:
    • nominal:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,75 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Zwillings-Aderendhülse, max.
4  mm²
Zwillings-Aderendhülse, min.
0,5  mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
6 AWG
Leiterquerschnitt min (CSA)
20 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
300 V
Strom Gr B (CSA)
51 A
Strom Gr C (CSA)
51 A
Strom Gr D (CSA)
10 A
Zertifikat-Nr. (CSA)
200039-70089609

Allgemeines

Einbauhinweis
Tragschiene
Leiteranschlussquerschnitt AWG, max.
AWG 6
Leiteranschlussquerschnitt AWG, min.
AWG 20
Normen
In Anlehnung an IEC 60947-7-2
Tragschiene
TS 35

Bemessungsdaten

Bemessungsquerschnitt
10  mm²
Bemessungsspannung
500  V
Bemessungsspannung DC
500  V
Nennstrom
57  A
Strom bei max. Leiter
57  A
Normen
In Anlehnung an IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x
0,56  mΩ
Bemessungsstoßspannung
6 kV
Verlustleistung gemäß IEC 60947-7-x
1,82  W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
6 AWG
Leitergr. Factory wiring min (cURus)
20 AWG
Leitergr. Field wiring max (cURus)
6 AWG
Leitergr. Field wiring min (cURus)
20 AWG
Spannung Gr B (cURus)
150 V
Spannung Gr C (cURus)
150 V
Spannung Gr D (cURus)
300 V
Strom Gr B (cURus)
51 A
Strom Gr C (cURus)
51 A
Strom Gr D (cURus)
10 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
