Eigenschaften
| Ausfuehrung | Signalwandler/-trenner, Grenzwertüberwachung, Eingang : universell U,I,R,ϑ, Ausgang : 4-20 mA, (schleifengespeist), Transistor (Alarm) |
| Best.-Nr. | 2456850000 |
| Art | ACT20P-UI-AO-DO-LP-P |
| GTIN (EAN) | 4050118471786 |
| VPE | 1 Stück |
| Tiefe | 113,7 mm |
| Tiefe (inch) | 4,476 inch |
| Höhe | 127,1 mm |
| Höhe (inch) | 5,004 inch |
| Breite | 12,5 mm |
| Breite (inch) | 0,492 inch |
| Nettogewicht | 191 g |
| Lagertemperatur | -20 °C...70 °C |
| Betriebstemperatur | -20 °C...60 °C |
| Feuchtigkeit bei Betriebstemperatur | 0...95 % (keine Betauung) |
| Feuchtigkeit | 10...90 % (keine Betauung) |
| SIL gemäß IEC 61508 | Keine |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Anzahl Eingänge | 1 |
| Einfluss des Sensorkabelwiderstandes | 5 Ω @ RTD- Kabel |
| Eingangsspannung |
konfigurierbar
± 12 V DC (min. Messbereich 1 V) ± 28 V DC (min. Messbereich 2 V) ± 300 V DC (min. Messbereich 100 V) |
| Eingangsstrom |
konfigurierbar
± 5 A DC (min. Messbereich 0,5 A) |
| Eingangswiderstand Spannung |
> 10 MΩ @ 600 mV
2 MΩ |
| Eingangswiderstand Strom | 40 Ω |
| Leitungslängenkompensation | < ±0,002 Ω per Ω vom Kabelwiderstand |
| Potentiometer | 1.2…500 kΩ |
| Sensor |
PT100 (2-/3-Leiter)
PT1000 (2-/3-Leiter) PT200 N120 Cu 10 Thermoelemente: B, E, J, K, L, N, R, S, T, U |
| Sensor-Versorgung | 0,1 mA / 0,05 mA (Messbereichsabhänig) @ RTD- Kabel |
| Temperatur-Eingangsbereich |
CU10: -100…+260 °C
Ni120: -80 °C…+320 °C S: -50…+1768 °C T: -270…+400 °C U: -200…+600 °C PT100 / 200 / 1000: -200 °C…+850 °C B: +100…+1820 °C E: -270…+1000 °C J: -270…+1200 °C K: -270…+1372 °C L: +100…+900 °C N: -180…+1300 °C R: -50…+1768 °C |
| Typ | Universal Signaltrenner/-verstärker, Thermoelemente, RTD |
| Widerstand |
0…750 Ω
0…1.5 kΩ 0…12 kΩ |
| Lastwiderstand / Strom | ≤ 600 Ω |
| Typ |
passiv
angeschlossene Steuerung muss aktiv sein |
| Alarmfunktion |
konfigurierbar
obere und untere Grenzwerte, Fensterbereich Alarmverzögerung: 0...99 s |
| Anzahl Digitale Ausgänge | 1 |
| Hysterese | ≥ 0,1 % von FS |
| Nennschaltspannung | ≤ 30 V DC |
| Nennschaltstrom | 20 mA |
| Schaltspannung AC, max. | 0 V |
| Schaltspannung DC, max. | 30 V |
| Typ | Transistor, open collector |
| Anzahl Analoge Ausgänge | 1 |
| Ausgangsstrom | 4...20 mA (Stromschleife) |
| Lastwiderstand Strom | typ. 700 Ω bei 24 V DC |
| Signalausgabe | direkt oder invertiert |
| Galvanische Trennung |
2-Wege-Trenner
zwischen Eingang/Ausgang |
| Genauigkeit | < 0,1 % des Messbereichs |
| Kaltstellenkompensationsfehler | ±1,0°C bei -20 °C - 65°C |

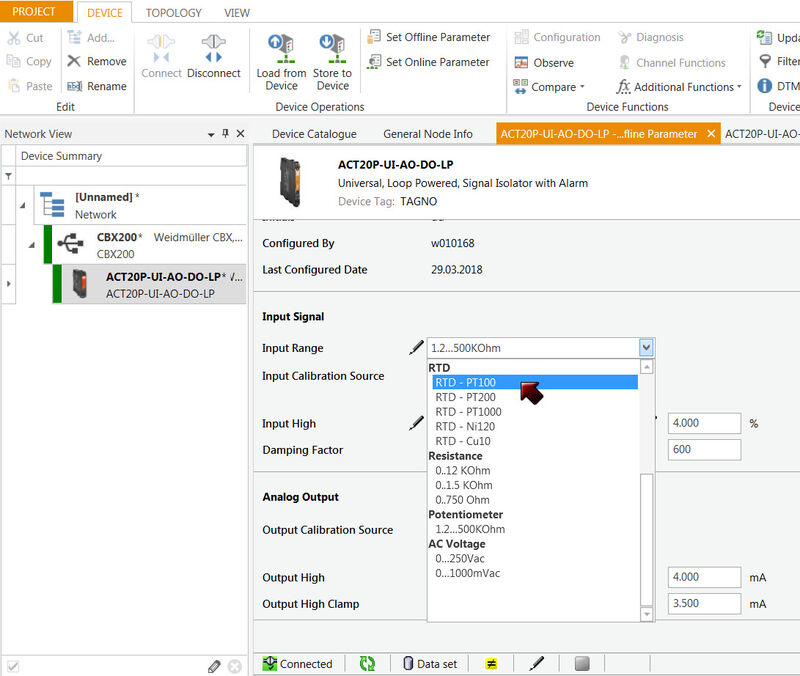

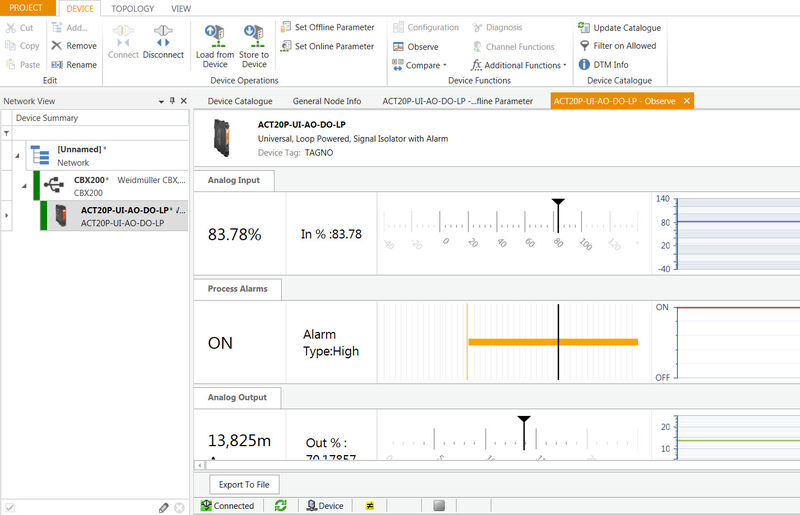

| Konfiguration |
mit FDT/DTM Software
Benötigt wird Konfigurationsadapter 8978580000 CBX200 USB |
| Schutzart | IP20 |
| Sprungantwortzeit | 450 ms |
| Temperaturkoeffizient | < 0,02 °C vom Messbereich / °C |
| Tragschiene | TS 35 |
| Versorgungsspannung |
Stromschleifengespeißt über Ausgang
(10…45 V) |
| Bemessungsspannung | 300 Veff |
| EMV-Normen | EN 61326-1 |
| Galvanische Trennung |
2-Wege-Trenner
zwischen Eingang/Ausgang |
| Isolationsspannung | 3,51 kV zwischen Ein- und Ausgang |
| Stehstoßspannung | 4 kV (1,2/50 µs) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Anschlussart | PUSH IN |
| Anzugsdrehmoment, min. | 0,4 Nm |
| Anzugsdrehmoment, max. | 0,6 Nm |
| Klemmbereich, Bemessungsanschluss | 2,5 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,2 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,2 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Produkthinweis |

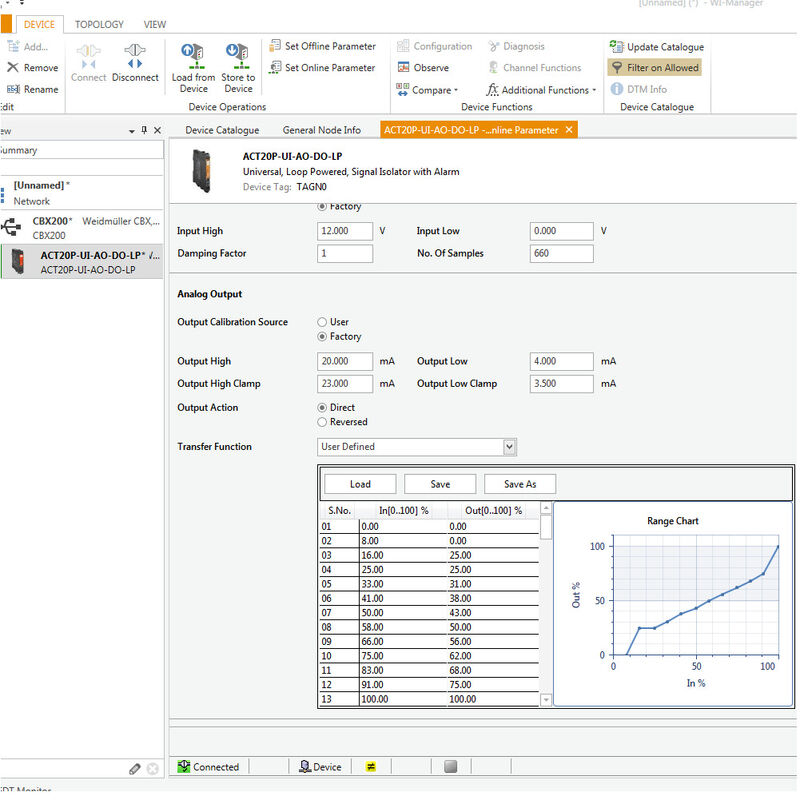

Der ACT20P-UI-AO-DO-LP-X wandelt und trennt Strom-, Spannungs-, Potentiometer- und Temperatursensorsignale (mA, A, mV, V, Potentiometer, RTD und TC). Die Übertragungsfunktion zwischen Eingang und Ausgang kann über das Konfigurationsprogramm entweder auf vordefinierte Funktionen (x0,5, x, x2) oder über eine frei definierbare Funktionstabelle eingestellt werden. Die Versorgung des Gerätes erfolgt über die ausgangsseitige Stromschleife. Eigenschaften
|
| Zulassung / Zertifikat / Konformitätsdokument | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37674) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_289007) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456850000) |
| Software |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| Anwenderdokumentation |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_73614)
[20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Zulassungen |  |
| ROHS | Konform |
