ACT20X-2HAI-2SAO-P

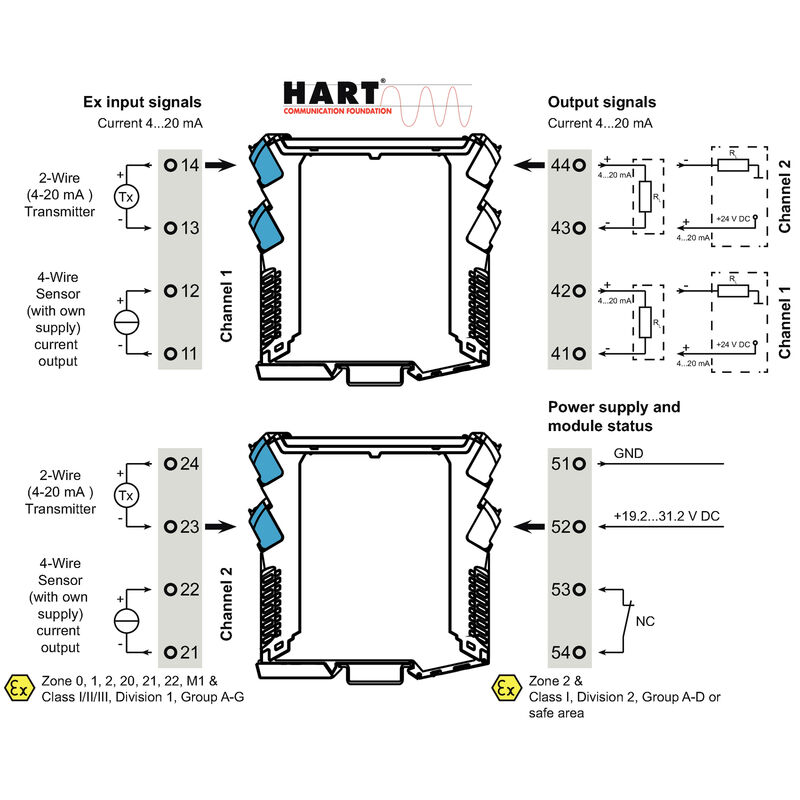

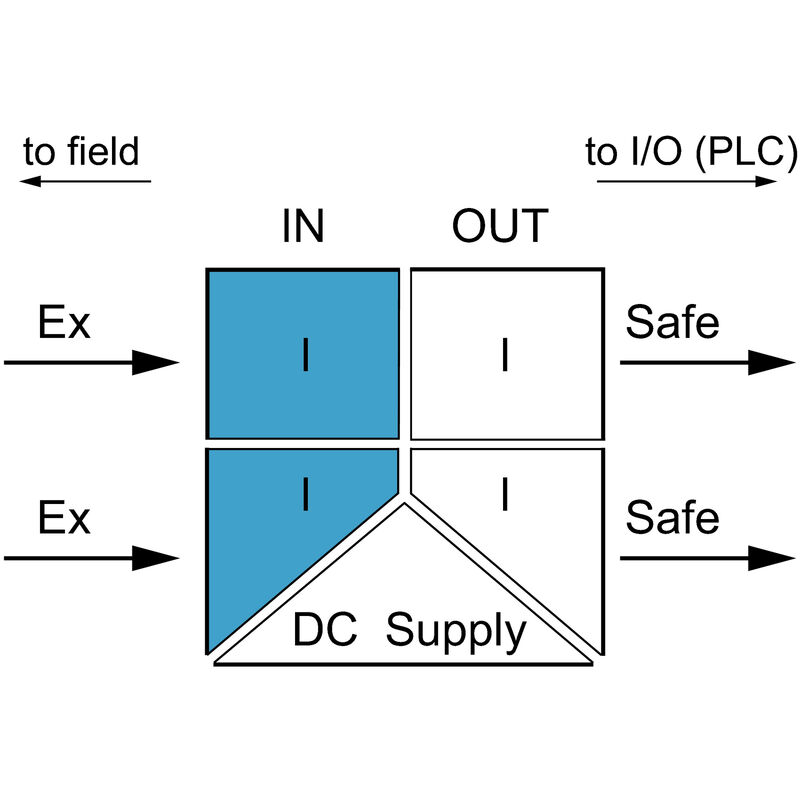

EX-Signalwandler/-trenner, Ex- Eingang: 4-20mA, Safe- Ausgang: 4-20mA, HART^®, 2 Kanäle

Art.-Nr. 2456150000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	EX-Signalwandler/-trenner, Ex- Eingang: 4-20mA, Safe- Ausgang: 4-20mA, HART^®, 2 Kanäle
Best.-Nr.	2456150000
Art	ACT20X-2HAI-2SAO-P
GTIN (EAN)	4050118471281
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	114,6 mm
Tiefe (inch)	4,512 inch
Höhe	127,3 mm
Höhe (inch)	5,012 inch
Breite	22,5 mm
Breite (inch)	0,886 inch
Nettogewicht	212 g

Temperaturen

Lagertemperatur	-20 °C...85 °C
Betriebstemperatur	-20 °C...60 °C
Feuchtigkeit	0...95 % (keine Betauung)

Ausfallwahrscheinlichkeit

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C006_V2R1.pdf)
SIL gemäß IEC 61508	2
MTBF	315 a

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Montage

Einbaulage	horizontal oder vertikal
Montageart	Tragschiene für Rastmontage
Tragschiene	TS 35

Eingang EX

Ausgangssignal bei Drahtbruch	<1 mA
Eingangsstrom	4…20mA
Restwelligkeit (Stromschleife)	<7.5 mV_eff
Sensor-Versorgung	> 16 V DC
Spannungsfall nicht versorgt	<6 V
Spannungsfall versorgt	<4.5 V
Typ	eigensicherer Stromkreis aktiv (als Stromquelle) oder passiv (als Stromsenke)

Ausgang

Ausgangssignalbegrenzung	<28 mA
Ausgangsstrom	4...20 mA
Laststabilität	≤ 0,01 % vom Endwert / 100 Ω
Lastwiderstand / Strom	≤ 600 Ω
Typ	aktiv (als Stromquelle) oder passiv (als Stromsenke)

Ausgang Digital

Schaltfrequenz, max.

0 Hz

Alarmausgang

Alarmfunktion	Signalgrenze überschritten Leitungsunterbrechung am Eingang keine Versorgungspannung Gerätefehler
Dauerstrom	≤ 0,5 A AC / 0,3 A DC (sicherer Bereich) ≤ 0,5 A AC / 1 A DC ( Zone 2)
Nennleistung	≤ 62,5 VA / 32 W (sicherer Bereich) ≤ 16 VA / 32 W (Zone 2)
Nennschaltspannung	≤ 125 V AC / 110 V DC (sicherer Bereich) ≤ 32 V AC / 32 V DC (Zone 2)
Typ	Statusrelais 1 Öffner (potentialfrei)

Allgemeine Angaben

Anschlussart	PUSH IN
Art der Signalweiterleitung nach HART®	unverändert
Einsatzhöhe	≤ 2000 m
Feuchtigkeit	0...95 % (keine Betauung)
Genauigkeit	< 0,1 % des Messbereiches
HART® Transparenz unterstützt	Ja

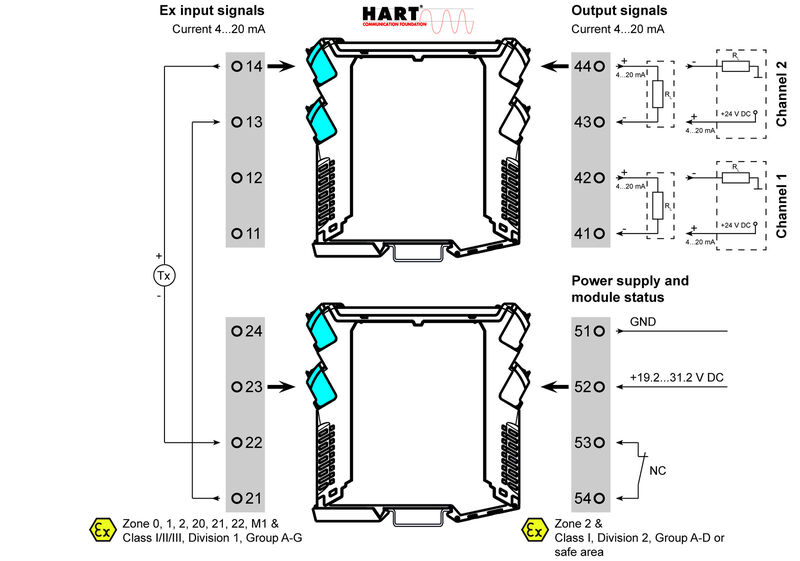

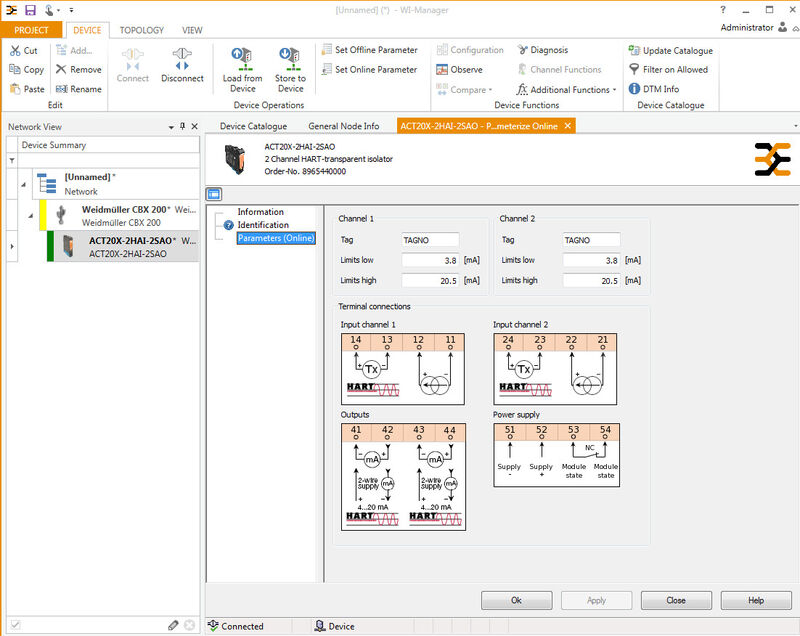

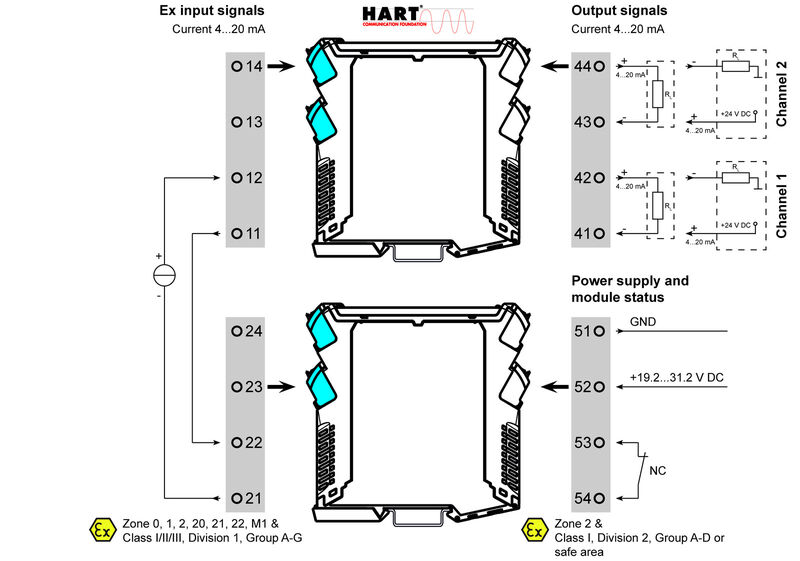

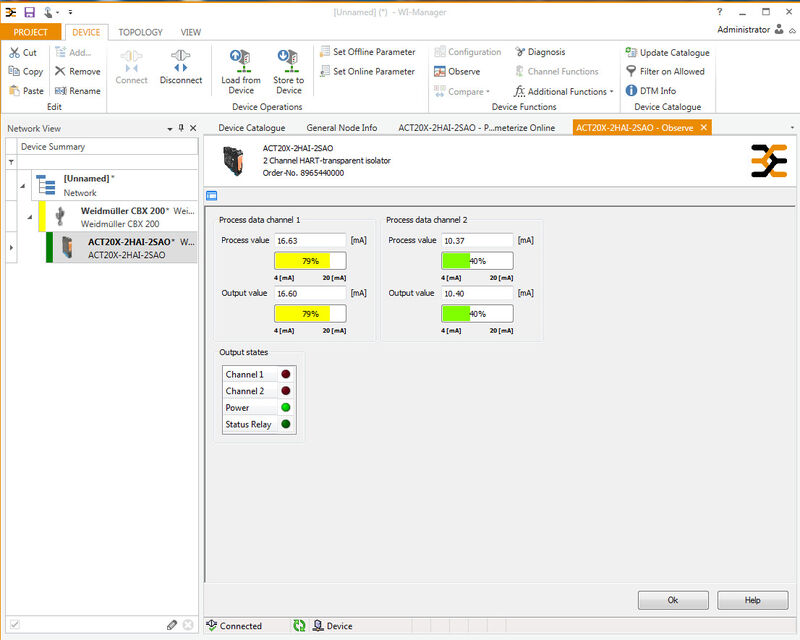

Konfiguration	mit FDT/DTM Software Benötigt wird Konfigurationsadapter 8978580000 CBX200 USB
Leistungsaufnahme	≤ 1,9 W
Schutzart	IP20
Sprungantwortzeit	≤ 5 ms
Temperaturkoeffizient	< 0,01 % der Spanne/°C (TU)
Versorgungsspannung	19,2…31,2 V DC

Isolationskoordination

Bemessungsspannung	300 V
EMV-Normen	EN 61326-1
Isolationsspannung	2,6 kV (Eingang / Ausgang)
Normen	EN 61010-1

Daten für Ex- Anwendungen (ATEX)

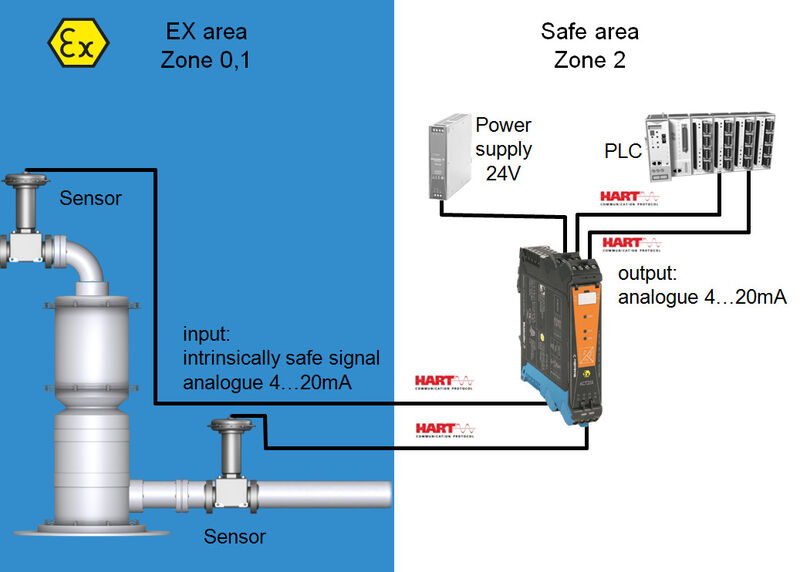

Einbauort	Gerät installiert in Sicherheitsbereich, Zone 2
Kennzeichnung	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Leistung P₀	Stromschleife 0,65 W / extern 0,1 W
Spannung U₀	Stromschleife 28 V / extern 10 V
Strom I₀	Stromschleife 93 mA / extern 10 mA

Sicherheitstechnische Basiskenndaten

Description of the "safe state"	analogue Output ≤ 3.6 mA or output ≥ 21 mA
Gerätetyp	A
T_proof	5 a
Total failure rate for safe detected failures (λ_SD)	0 FIT
Hardware Fehlertoleranz (HFT)	0
Sicherheitskategorie	SIL 2
Safe Failure Fraction (SFF)	85 %
Mean Time To Repair (MTTR)	24 h
Total failure rate for safe undetected failures (λ_SU)	164 FIT
Total failure rate for dangerous detected failures (λ_DD)	127 FIT
Total failure rate for dangerous undetected failures (λ_DU)	48 FIT
Ausfallwahrscheinlichkeit PFH	4.1 x 10^-8 h^-1
Demand mode	High

Sicherheitstechnische Kenndaten Low demand mode

Average Probability of Failure on Demand (PFD_avg)

1.92 x 10^-4 (T_proof = 1 year)
3.67 x 10^-4 (T_proof = 2 years)
8.92 x 10^-4 (T_proof = 5 years)
weitere Daten im Safety Manual

Anschlussdaten

Anschlussart	PUSH IN
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.	0,2 mm²
Leiteranschlussquerschnitt, eindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,2 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,2 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	2,5 mm²

Gewährleistung

Zeitraum

3 Jahre

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35863) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97028) [Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97151) [Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_103193) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66116)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2456150000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456150000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Anwenderdokumentation	[Application notes -- Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40040) [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_80487) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E337701
