ADT 4 2C BL

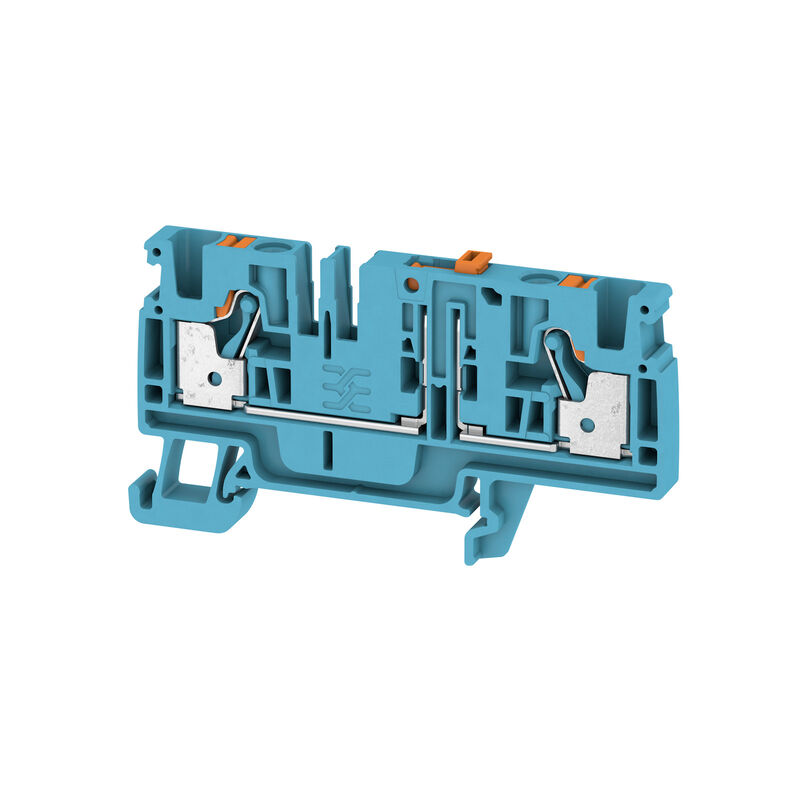

Obrázek výrobku

ADT 4 2C BL

Test-disconnect terminal, PUSH IN, 4 mm², 500 V, 20 A, blue

ID výrobku 2429880000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 76 Je příslušenstvím 11 Příbuzné výrobky 160
Godkännanden General ordering data Mått och vikter Temperaturer Miljööverenstämmelse för produkt Material data Rating data IECEx/ATEX Specifikace systému Další technická data Rögzíthető vezetékek (kiegészítő csatlakozás) Vodiče k upevnění svorkou (jmenovité připojení) Datos nominales según CSA Všeobecně Märkdata Datos nominales según UL Klasifikace

Godkännanden

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
Test-disconnect terminal, PUSH IN, 4 mm², 500 V, 20 A, blue
Číslo objednávky
2429880000
Typ
ADT 4 2C BL
GTIN (EAN)
4050118439670
Množství
50 ks

Mått och vikter

Hloubka
41 mm
Depth (inches)
1,614 inch
Depth including DIN rail
42 mm
Výška
74 mm
Výška (v palcích)
2,913 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
12,49 g

Temperaturer

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-60 °C…85 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
Kompatibel utan undantag
REACH SVHC
Ne SVHC nad 0,1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0.468 kg CO2 eq.

Material data

Základní materiál
Wemid
Barevný
Modrá
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Rating data IECEx/ATEX

Č. osvědčení (ATEX)
TUEV16ATEX7939U
Č. osvědčení (IECEX)
IECEXTUR16.0045U
Max. napětí (ATEX)
440 V
Proud (ATEX)
18.5 A
Průřez vodiče max. (ATEX)
4 mm²
Max. napětí (IECEX)
400 V
Proud (IECEX)
18.5 A
Průřez vodiče max. (IECEX)
4 mm²

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35

Další technická data

Návod k instalaci
Nosná lišta
Otevřené strany
pravá
Příchytka
No
S připínacími kolíky
No
Typ montáže
TS 35
Typ upevnění
Felpattintható

Rögzíthető vezetékek (kiegészítő csatlakozás)

Typ připojení, další připojení
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.
1,5 mm²
Dvojdutinka, max.
0,5 mm²
Délka odizolování
10 mm
Délka tubusu pro dvojitou koncovku
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1,5 mm²
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      7 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      9 mm
    • max.:
      15 mm
  • Průřez připojení vodiče:
    • min.:
      4 mm²
    • max.:
      6 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      4 mm²
Měřidlo podle IEC 60947-1
A4
Počet připojení
2
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
6 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně splétané, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
6 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
6 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
en haut
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, max.
6 mm²
Upínací rozsah, min.
0,14 mm²
Velikost nože
0.6 x 3.5 mm

Datos nominales según CSA

Průřez vodiče max. (CSA)
10 AWG
Průřez vodiče min. (CSA)
26 AWG
Velikost napětí B (CSA)
600 V
Velikost napětí C (CSA)
600 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
20 A
Velikost proudu C (CSA)
20 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
200039-70089609

Všeobecně

Nosná lišta
TS 35
Návod k instalaci
Nosná lišta
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 26
Standardy
IEC/EN 60947-7-1:2009

Märkdata

Jmenovitý průřez
4 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
20 A
Proud při maximu vodičů
20 A
Standardy
IEC/EN 60947-7-1:2009
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
4 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Kategorie rázového napětí
III
Závažnost znečištění
3

Datos nominales según UL

Průřez vodiče propojení v terénu max. (cURus)
10 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
10 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
20 A
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
