Eigenschaften
| Ausführung | Installations-Etagenklemme, PUSH IN, 2.5 mm², 250 V, 24 A, Anzahl Anschlüsse: 5, Anzahl der Etagen: 3, dunkelbeige |
| Best.-Nr. | 2782600000 |

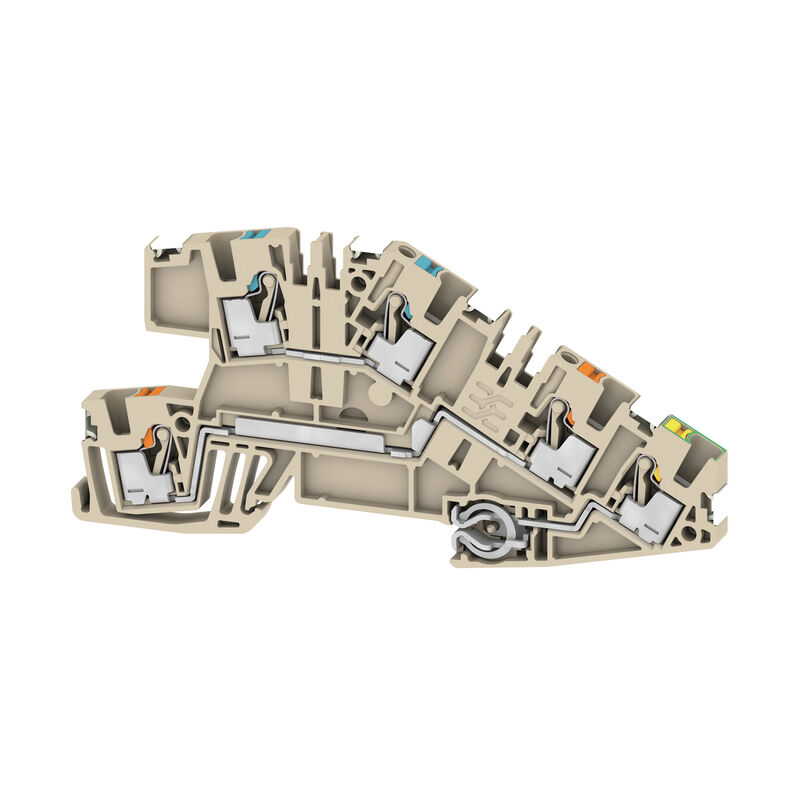

| Typ | AITB 2.5 BB N-L-PE DL |
| GTIN (EAN) | 4064675058731 |
| VPE | 50 Stück |
| Tiefe | 50,1 mm |
| Tiefe (inch) | 1,972 inch |
| Höhe | 103 mm |
| Höhe (inch) | 4,055 inch |
| Breite | 5,1 mm |
| Breite (inch) | 0,201 inch |
| Nettogewicht | 19,375 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 3 |
| Anzahl der Etagen | 3 |
| Anzahl der Klemmstellen je Etage | 2 |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Ja |
| PEN-Funktion | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| rastbar | Ja |
| Abisolierlänge | 10 mm |
| Anschlussart | PUSH IN |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 5 |
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 28 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4 |
|
| Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1 |
|
| Rohrlänge für Zwillingsaderendhülse |
|
| Zwillings-Aderendhülse, max. | 0,75 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 28 |
| Normen | IEC 60947-7-1 (-7-2) |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 250 V |
| Bemessungsspannung DC | 250 V |
| Nennstrom | 24 A |
| Strom bei max. Leiter | 27 A |
| Normen | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsspannung (L / L) | 400 V |
| Bemessungsspannung (L / N) | 250 V |
| Bemessungsspannung (L / PE) | 250 V |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Zulassung / Zertifikat / Konformitätsdokument | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199410) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274647) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2782600000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| Zulassungen |   |
