AMG ELM-6 EX

Elektronische Lastüberwachung, 6 A, 24 V DC

Art.-Nr. 2082000000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Elektronische Lastüberwachung, 6 A, 24 V DC
Best.-Nr.	2082000000
Typ	AMG ELM-6 EX
GTIN (EAN)	4050118419450
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	96,5 mm
Tiefe (inch)	3,799 inch
Höhe	125 mm
Höhe (inch)	4,921 inch
Breite	6,1 mm
Breite (inch)	0,24 inch
Nettogewicht	40 g

Temperaturen

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-25 °C...70 °C

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	a7fff16c-85aa-4fb0-a206-7be03f41b0b7

Eingang

Eingangssicherung (intern)	Ja
Eingangsspannungsbereich DC	18…30 V DC
max. erlaubte Restwelligkeit am Eingang	100 mVpp
Nenneingangsspannung	24 V DC
Stromaufnahme (Leerlauf)	25 mA
Stromaufnahme (Volllast)	I_OUT +30 mA
Überspannungsschutz	Surpressor Diode

Ausgang

Anschlusstechnik	PUSH IN

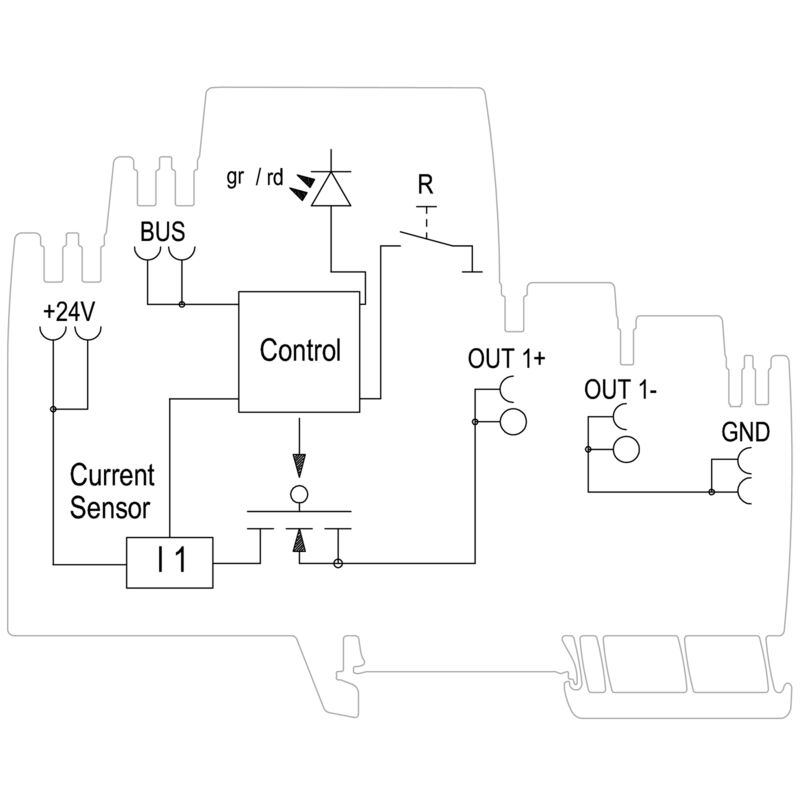

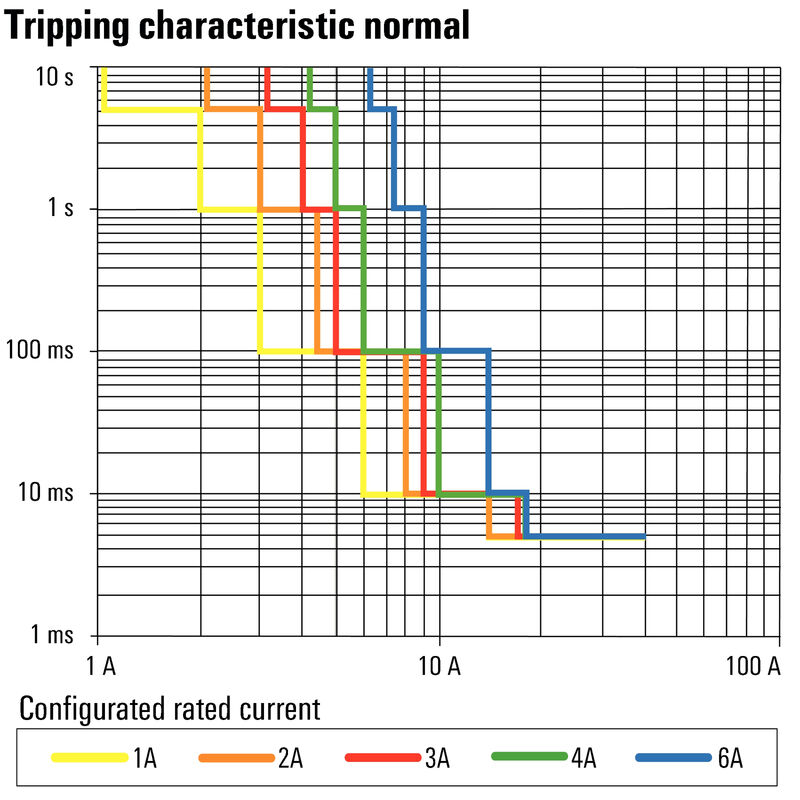

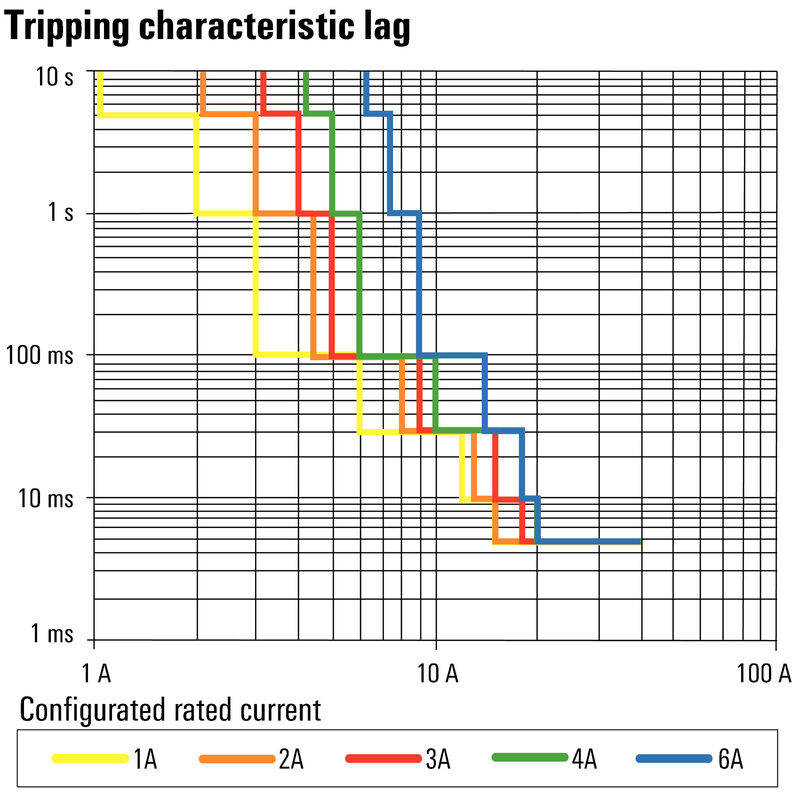

Auslösecharakteristik	siehe Kennlinie
Bemessungsstrom	6 A
Einschaltverzögerung	1 s
Einstellbarer Bemessungsstrom	Ja
Kapazitive Last	15.000 µF
Überspannungsschutz	Surpressor Diode

Allgemeine Angaben

Conformal Coating	Ja
Funktion Taster	Aktivierungszeit < 3 s Reset ON
MTTF	Entsprechend Norm: SN 29500 Betriebszeit (Stunden), min.: 2.490.000 h Umgebungstemperatur: 40 °C Eingangsspannung: 24 V Ausgangsleistung: 144 W Betriebszyklus: 100 %
Relais zum Freischalten des Ausgangs	Nein
Schutzart	IP20
Verlustleistung Leerlauf	492 mW
Verlustleistung Nennlast	1.128 mW
Überspannungskategorie	III

Isolationskoordination

Überspannungskategorie

III

Anschlussdaten (Ausgang)

Anschlusstechnik	PUSH IN
Anzahl Klemmen	2 (+ / -)
Leiteranschlussquerschnitt, AWG/kcmil , max.	12 AWG
Leiteranschlussquerschnitt, AWG/kcmil , min.	26 AWG
Leiteranschlussquerschnitt, flexibel , max.	2,5 mm²
Leiteranschlussquerschnitt, flexibel , min.	0,14 mm²
Leiteranschlussquerschnitt, starr , max.	2,5 mm²
Leiteranschlussquerschnitt, starr , min.	0,14 mm²
Schraubendreherklinge	0,6 x 3,5

Signalisierung

LED Grün	Betrieb (störungsfrei) Vorwarnung: I Out > 90% I Nenn (blinkend)
LED Rot	Lastüberwachung ist abgeschaltet Lastüberwachung hat ausgelöst (blinkend) Interner Fehler (schnell blinkend)
Transistorausgang, plusschaltend	Pre-warning Alarm

Zulassungen

Institut (ATEX)	DEMKOATEX
Institut (cULus)	CULUS
Institut (cULusEX)	CULUSEX
Zertifikat-Nr. (ATEX)	DEMKO17ATEX1870X
Zertifikat-Nr. (cULus)	E258476
Zertifikat-Nr. (cULusEX)	E470829

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[MaxGuard AMG ELM EX UL 61010-1 .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306121) [MaxGuard AMG ELM EX UL C1D2 .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306122) [MaxGuard AMG ELM UL 508 CSA C22.2.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306123) [MaxGuard EX ATEX .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306140) [BV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308051) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308052) [ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308054) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_310593) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85823) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_314088)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65895)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2082000000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2082000000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2082000000&norm=0)
Produktänderungsmitteilung	[Release-Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_308032)
Anwenderdokumentation	[Manual_maxGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_43594) [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_68842)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002057
ETIM 7.0	EC002057
ETIM 8.0	EC002057
ETIM 9.0	EC001437
ECLASS 9.0	27-37-10-16
ECLASS 9.1	27-37-10-16
ECLASS 10.0	27-37-10-16
ECLASS 11.0	27-37-10-16
ECLASS 12.0	27-37-10-16
ECLASS 13.0	27-37-10-16

Zulassungen

Zulassungen	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![TUEV](/picture/TUEV.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E258476
Zertifikat-Nr. (cULusEX)	E470829
