Eigenschaften
| Ausfuehrung | Testadapter (Klemmen), 1.5 mm², 250 V, 0.2 A |
| Best.-Nr. | 1991930000 |

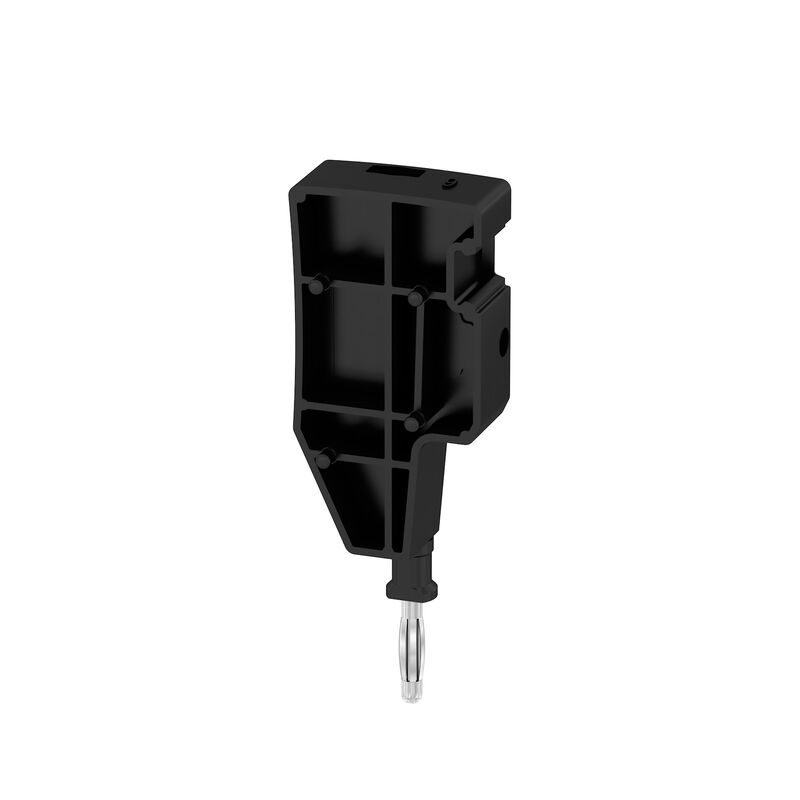

| Art | ATPG 6 MI-R |
| GTIN (EAN) | 4050118376555 |
| VPE | 50 Stück |
| Tiefe | 51 mm |
| Tiefe (inch) | 2,008 inch |
| Höhe | 18,5 mm |
| Höhe (inch) | 0,728 inch |
| Breite | 7,9 mm |
| Breite (inch) | 0,311 inch |
| Nettogewicht | 3,37 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Werkstoff | Wemid |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Anzahl der Potentiale pro Etage | 1 |
| PE-Anschluss | Nein |
| mit Rastzapfen | Ja |
| Offene Seiten | geschlossen |
| Abisolierlänge | 6 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 1 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 1 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 1,5 mm² |
| Raster in mm (P) | 7,9 mm |
| Polzahl | 1 |
| Bemessungsquerschnitt | 1,5 mm² |
| Bemessungsspannung | 250 V |
| Bemessungsspannung DC | 250 V |
| Nennstrom | 0,2 A |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,83 mΩ |
| Bemessungsstoßspannung | 2,5 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,56 W |
| Verschmutzungsgrad | 2 |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65609) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1991930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1991930000) |
| Anwenderdokumentation |
[ADDITIONAL_NOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_80174)
[ADDITIONAL_NOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_80175) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ECLASS 14.0 | 27-25-03-04 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1856750000VPE:160 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Raster in mm (P): 8.00 Weidmueller, nach Kundenwunsch
-
Art.-Nr.:1046370000VPE:160 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Raster in mm (P): 8.00 Weidmueller, nach Kundenwunsch
-
Art.-Nr.:1905950000VPE:420 Stück
WS, Klemmenmarkierung, 10 x 8 mm, Raster in mm (P): 8.00 Weidmueller, weiß
-
Art.-Nr.:2007130000VPE:500 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Weidmueller, weiß
-
Art.-Nr.:1906030000VPE:84 Stück
WS, Klemmenmarkierung, 10 x 8 mm, Raster in mm (P): 8.00 Weidmueller, nach Kundenwunsch
-
Art.-Nr.:1856740000VPE:800 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Raster in mm (P): 8.00 Weidmueller, weiß
-
Art.-Nr.:1046350000VPE:800 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Raster in mm (P): 8.00 Weidmueller, weiß
