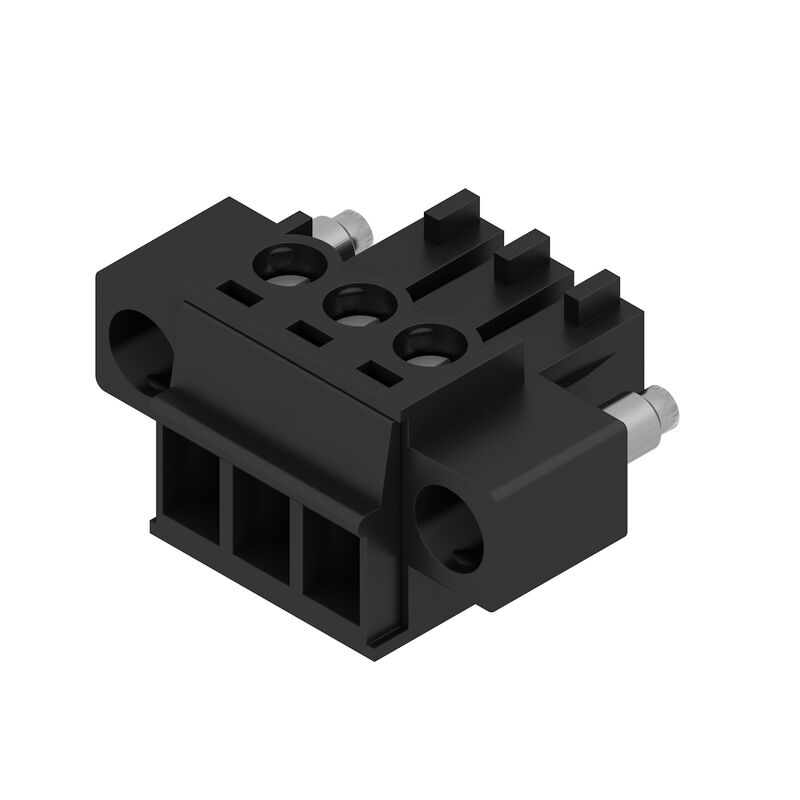

BCZ 3.81/03/180F SN BK BX

Leiterplattensteckverbinder, Buchsenstecker, 3.81 mm, Polzahl: 3, 180°, Zugbügelanschluss, Klemmbereich, max. : 1.5 mm², Box

Art.-Nr. 1792960000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Buchsenstecker, 3.81 mm, Polzahl: 3, 180°, Zugbügelanschluss, Klemmbereich, max. : 1.5 mm², Box
Best.-Nr.	1792960000
Art	BCZ 3.81/03/180F SN BK BX
GTIN (EAN)	4032248227044
VPE	50 Stück
Produkt-Kennzahlen	IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16
Verpackung	Box

Abmessungen und Gewichte

Tiefe	16,1 mm
Tiefe (inch)	0,634 inch
Höhe	11,1 mm
Höhe (inch)	0,437 inch
Breite	21,85 mm
Breite (inch)	0,86 inch
Nettogewicht	3,54 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	6c
REACH SVHC	Lead 7439-92-1
SCIP	ea9dd4b8-c51f-409c-885a-41700372be61

Systemkennwerte

Produktfamilie	OMNIMATE Signal - Serie BC/SC 3.81
Anschlussart	Feldanschluss
Leiteranschlusstechnik	Zugbügelanschluss
Raster in mm (P)	3,81 mm
Raster in Zoll (P)	0,15 "
Leiterabgangsrichtung	180°
Polzahl	3
L1 in mm	7,62 mm
L1 in Zoll	0,3 "
Anzahl Reihen	1
Polreihenzahl	1
Bemessungsquerschnitt	1 mm²
Berührungsschutz nach DIN VDE 57 106	fingersicher
Berührungsschutz nach DIN VDE 0470	IP 20 gesteckt/ IP 10 ungesteckt
Schutzart	IP20
Durchgangswiderstand	≤5 mΩ
Kodierbar	Ja
Abisolierlänge	7 mm
Klemmschraube	M 2
Schraubendreherklinge	0,4 x 2,5
Schraubendreherklinge Norm	DIN 5264
Steckzyklen	25
Steckkraft/Pol, max.	7 N
Ziehkraft/Pol, max.	5 N
Anzugsdrehmoment	Drehmoment Typ: Leiteranschluss Nutzungsinformationen: Anzugsdrehmoment: min.: 0,2 Nm max.: 0,25 Nm Drehmoment Typ: Schraubflansch Nutzungsinformationen: Anzugsdrehmoment: min.: 0,15 Nm max.: 0,2 Nm

Werkstoffdaten

Isolierstoff	PA 66 GF 30
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	II
Kriechstromfestigkeit (CTI)	≥ 550
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Schichtaufbau - Steckkontakt	0.5...1.5 µm Cu / 2...5 µm Sn
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	120 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	120 °C

Anschließbare Leiter

Klemmbereich, min.	0,08 mm²
Klemmbereich, max.	1,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 16
eindrähtig, min. H05(07) V-U	0,2 mm²
eindrähtig, max. H05(07) V-U	1,5 mm²
feindrähtig, min. H05(07) V-K	0,2 mm²
feindrähtig, max. H05(07) V-K	1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.	1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.	1,5 mm²
Lehrdorn nach EN 60999 a x b; ø	2,4 mm x 1,5 mm
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,5 mm² Aderendhülse: Abisolierlänge: nominal: 6 mm Empfohlene Aderendhülse: 0282600000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,75 mm² Aderendhülse: Abisolierlänge: nominal: 6 mm Empfohlene Aderendhülse: 0282700000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1 mm² Aderendhülse: Abisolierlänge: nominal: 6 mm Empfohlene Aderendhülse: 0372600000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1,5 mm² Aderendhülse: Abisolierlänge: nominal: 7 mm Empfohlene Aderendhülse: 0372700000
Hinweistext	Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	17 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	15,2 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	2,5 kV
Kurzzeitstromfestigkeit	3 x 1s mit 76 A

Nenndaten nach CSA

Institut (CSA)	CSA
Zertifikat-Nr. (CSA)	200039-1121690
Nennspannung (Use group B / CSA)	300 V
Nennspannung (Use group C / CSA)	50 V
Nennstrom (Use group B / CSA)	8 A
Nennstrom (Use group C / CSA)	8 A
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 16
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	10 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 16
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung	Box
VPE Länge	101 mm
VPE Breite	69 mm
VPE Höhe	59 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96 Prüfung: Ursprungskennzeichnung, Typkennzeichnung, Bemessungsspannung, Bemessungsquerschnitt, Raster, Materialtyp, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA Bewertung: vorhanden Prüfung: Lebensdauer Bewertung: bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)	Norm: DIN EN 61984 Abschnitt 6.3 und 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06 Prüfung: 180° gedreht ohne Kodierelemente Bewertung: bestanden Prüfung: visuelle Begutachtung Bewertung: bestanden
Prüfung: Klemmbarer Querschnitt	Norm: DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02 Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,08 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,08 mm² Leitertyp und Leiterquerschnitt: eindrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: AWG 28/1 Leitertyp und Leiterquerschnitt: AWG 28/19 Leitertyp und Leiterquerschnitt: AWG 16/1 Leitertyp und Leiterquerschnitt: AWG 16/19 Bewertung: bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern	Norm: DIN EN 60999-1 Abschnitt 9.4 / 12.00 Anforderung: 0,2 kg Leitertyp: Leitertyp und Leiterquerschnitt: mehrdrähtig 0,25 mm² Leitertyp und Leiterquerschnitt: AWG 28/1 Leitertyp und Leiterquerschnitt: AWG 28/19 Bewertung: bestanden Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,5 mm² Bewertung: bestanden Anforderung: 0,4 kg Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: AWG 16/1 Leitertyp und Leiterquerschnitt: AWG 16/19 Bewertung: bestanden
Pull-Out Test	Norm: DIN EN 60999-1 Abschnitt 9.5 / 12.00 Anforderung: ≥10 N Leitertyp: Leitertyp und Leiterquerschnitt: mehrdrähtig 0,25 mm² Leitertyp und Leiterquerschnitt: AWG 28/1 Leitertyp und Leiterquerschnitt: AWG 28/19 Bewertung: bestanden Anforderung: ≥20 N Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Bewertung: bestanden Anforderung: ≥40 N Leitertyp: Leitertyp und Leiterquerschnitt: H07V-U1.5 Leitertyp und Leiterquerschnitt: H07V-K1.5 Leitertyp und Leiterquerschnitt: AWG 16/1 Leitertyp und Leiterquerschnitt: AWG 16/19 Bewertung: bestanden

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Weitere Varianten auf Anfrage

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

AEH ohne Kunststoffkragen nach DIN 46228/1

AEH mit Kunststoffkragen nach DIN 46228/4

Zeichnungsangabe P = Raster

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68370) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_68373) [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99998)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1792960000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1792960000)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

Klassifikationen

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Zulassungen

Zulassungen	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
