Eigenschaften

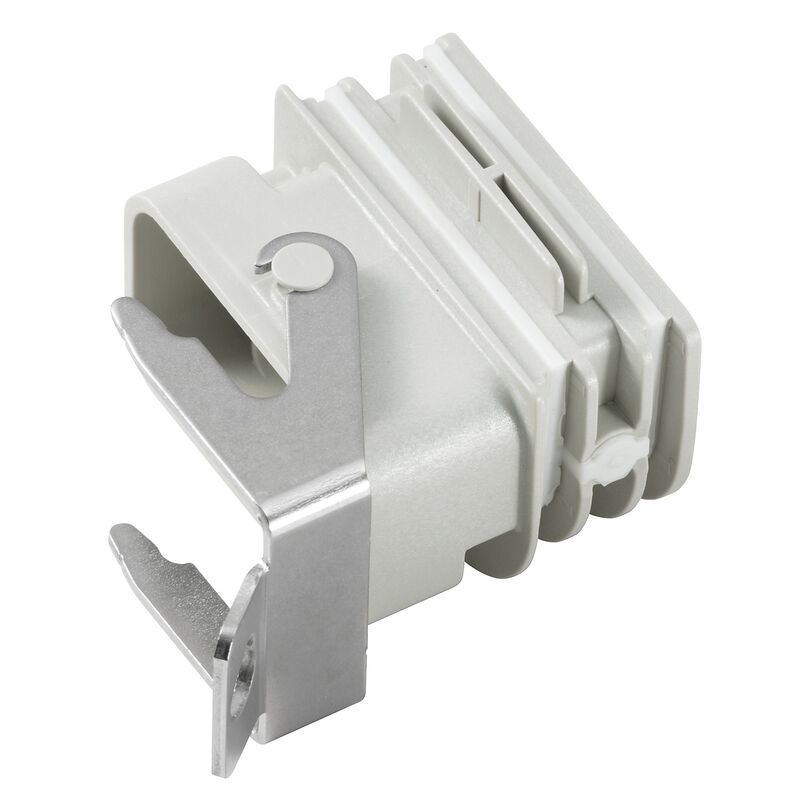

| Ausfuehrung | Adapter, Field Power® Dichtung, HQ-Adapter, IP65, mit zugehörigem Gehäuse, Polycarbonat, glasfaserverstärkt, Verriegelbar: Ja |
| Best.-Nr. | 1532210000 |
| Art | BG ARGH HQP ALU PT6 CS |
| GTIN (EAN) | 4050118337600 |
| VPE | 1 Stück |
| Tiefe | 60,11 mm |
| Tiefe (inch) | 2,367 inch |
| Höhe | 39 mm |
| Höhe (inch) | 1,535 inch |
| Breite | 58 mm |
| Breite (inch) | 2,283 inch |
| Nettogewicht | 34,99 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...70 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 210f646e-64fd-46de-9a7c-8dff222ea2cb |
| Werkstoff | Polycarbonat, glasfaserverstärkt |
| Silikone | Nein |
| Farbe | Grau, RAL 7032 |
| Bauform | HQ-Adapter |
| Schutzart |
IP65
mit zugehörigem Gehäuse |
| Brennbarkeitsklasse nach UL 94 | HB |

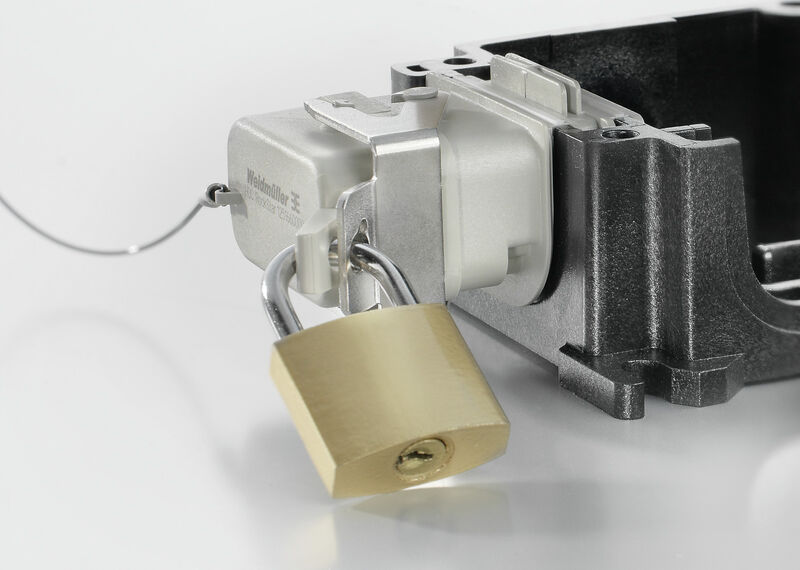

| Verriegelbar | Ja |
| Einbaulage, Montagehinweis | in FieldPower® Dichtungseinsatz |
| Ausführung |
Adapter
Verriegelbares Gehäuse |
| Brennbarkeitsklasse nach UL 94 | HB |
| Einbaulage, Montagehinweis | in FieldPower® Dichtungseinsatz |
| Schutzart |
IP65
mit zugehörigem Gehäuse |
| Silikone | Nein |
| Bauform | HQ-Adapter |
| Zulassung / Zertifikat / Konformitätsdokument |
[UL Certificate FieldPower® HQ adapter](https://mdcop.weidmueller.com/mediadelivery/asset/900_253032)
[Manufacturer's Declaration FieldPower® plug-in connectors and HQ adapters](https://mdcop.weidmueller.com/mediadelivery/asset/900_42269) |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62078)
[Success story -- FieldPower® customer reference PRO-EL](https://mdcop.weidmueller.com/mediadelivery/asset/900_245164) [Success story -- FieldPower® Kundenreferenz PRO-EL](https://mdcop.weidmueller.com/mediadelivery/asset/900_245165) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1532210000) |
| Produktänderungsmitteilung |
[Product Change Notification FieldPower® HQ Adapter](https://mdcop.weidmueller.com/mediadelivery/asset/900_96128)
[Produktänderungsmitteilung FieldPower® HQ Adapter](https://mdcop.weidmueller.com/mediadelivery/asset/900_96129) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002624 |
| ETIM 7.0 | EC002624 |
| ETIM 8.0 | EC002624 |
| ETIM 9.0 | EC002624 |
| ECLASS 9.1 | 27-18-27-90 |
| ECLASS 10.0 | 27-18-28-15 |
| ECLASS 11.0 | 27-18-28-15 |
| ECLASS 12.0 | 27-18-28-15 |
| ECLASS 13.0 | 27-18-28-15 |
| ECLASS 14.0 | 27-18-28-15 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
