BLF 3.50/02/180FQV SN OR BX
BLF 3.50/02/180FQV SN OR BX

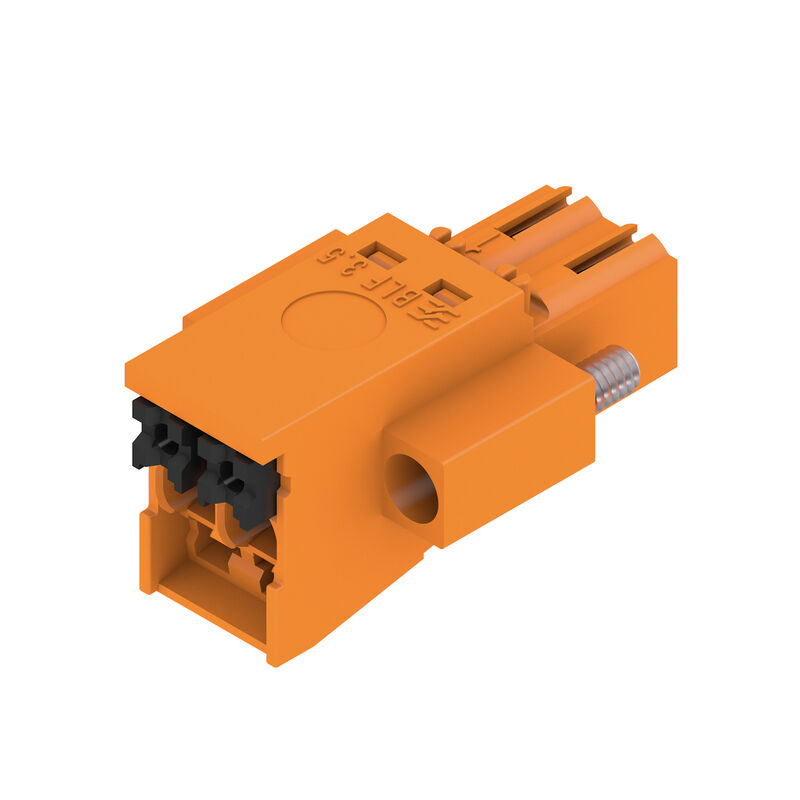

제품 이미지
BLF 3.50/02/180FQV SN OR BX

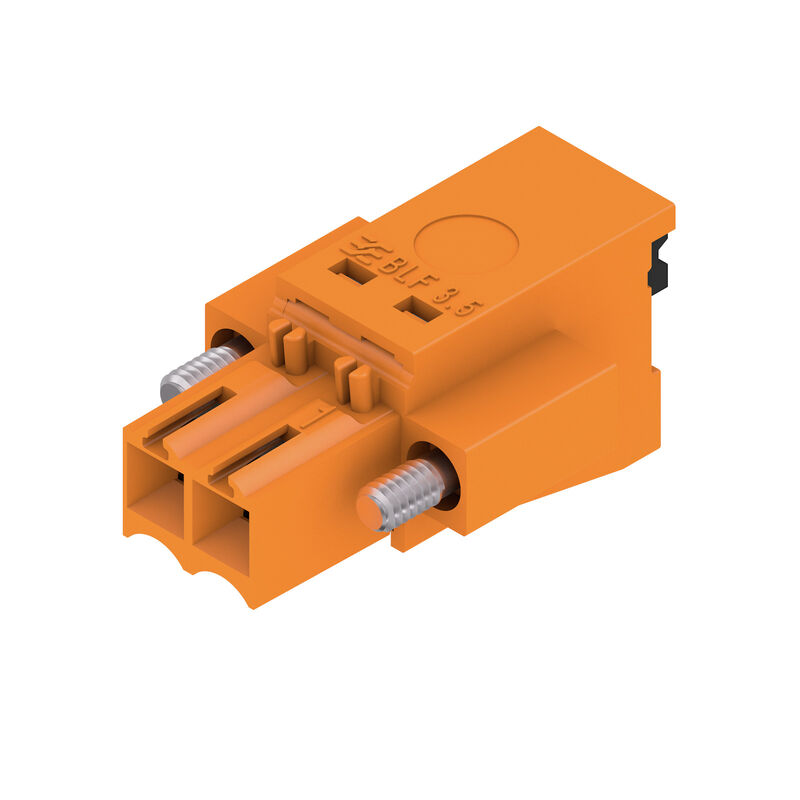

제품 이미지
BLF 3.50/02/180FQV SN OR BX
Dimensional drawing
BLF 3.50/02/180FQV SN OR BX
감소 곡선
BLF 3.50/02/180FQV SN OR BX
감소 곡선
BLF 3.50/02/180FQV SN OR BX
제품 장점
Solid PUSH IN contact
Safe and durable

BLF 3.50/02/180FQV SN OR BX

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 2, 180°, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Box

항목 번호 2460160000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 3 상대품 9 관련 제품 4
승인 General ordering data Dimensions and weights Environmental Product Compliance 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 Dati di dimensionamento secondo IEC CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 Type tests 중요 참고 사항 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

버전
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 2, 180°, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Box
주문 번호
2460160000
유형
BLF 3.50/02/180FQV SN OR BX
GTIN(EAN)
4050118474886
Qty.
132 items
제품 데이터
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
패키징
박스

Dimensions and weights

깊이
22.7 mm
Depth (inches)
0.894 inch
높이
10.95 mm
높이 (인치)
0.431 inch
너비
14 mm
폭 (인치)
0.551 inch
Net weight
2.018 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Product Carbon Footprint
  • 요람에서 게이트까지:
    0,144 kg CO2 eq.

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 BL/SL 3.50
결선 유형
필드 결선
와이어 결선 방식
액추에이터 탑재 PUSH IN
피치(mm)(P)
3.5 mm
피치(인치)(P)
0.138 "
도체 아웃렛 방향
180°
극 수
2
L1(mm)
3.5 mm
L1(인치)
0.138 "
행 수
1
핀 시리즈 수량
1
정격 단면적
1.5 mm²
Touch-safe protection acc. to DIN VDE 57 106
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
완전하게 마운트된 경우
볼륨 저항
≤5 mΩ
코딩 가능
예
Longueur de dénudage
8 mm
탈피 길이 허용치
  • 최소:
    0 mm
  • 최대:
    1 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264-A
플러그 주기
25
플러깅 힘/폴, 최대
6 N
당기는 힘 / 폴, 최대
6 N
조임 토크
  • 토크 유형:
    스크류 플랜지
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0.15 Nm
      • 최대:
        0.2 Nm

자재 데이터

절연재
PA GF
컬러 코드
주황색
Colour of operational elements
검정
컬러 차트(유사)
RAL 2000과 유사
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 400
≤ 600
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-30 °C
온도 범위, 설치, 최대
100 °C

결선에 적합한 컨덕터

클램프 범위, 최소
0.14 mm²
클램프 범위, 최대
1.5 mm²
Wire connection cross section AWG, min.
AWG 26
결선 단면규격 AWG, 최대
AWG 16
Solid, min. H05(07) V-U
0.14 mm²
Solid, max. H05(07) V-U
1.5 mm²
Flexible, min. H05(07) V-K
0.14 mm²
Pružné, max. H05(07) V-K
1.5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0.28 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25 mm²
페럴 포함, DIN 46228 pt 1, 최대
1.5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.4 mm x 1.5 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025760000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025770000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0690700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9021040000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0463000000
  • 도체 결선 단면적:
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17.5 A
Rated current, max. number of poles (Tu=20°C)
14.7 A
정격 전류, 극 수(Tu=40°C)
17.1 A
Rated current, max. number of poles (Tu=40°C)
13.1 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
1 x 1s, 120 A

CSA에 따른 정격 데이터

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 16
와이어 단면적, AWG, 최대
AWG 26

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
50 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 16
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
338 mm
VPE 폭
130 mm
VPE 높이
27 mm

Type tests

시각 및 치수 테스트
  • Standard:
    IEC 60512-1-1:2002-02
  • Испытание:
    måttkontroll
  • Utvärdering:
    passed
  • Standard:
    IEC 60512-1-2:2002-02
  • 테스트:
    중량 점검
  • 평가:
    통과
  • 표준:
    IEC 61984:2001-10 섹션 6.2
  • 테스트:
    육안 검사
  • 평가:
    통과
테스트: 표시 내구성
  • 표준:
    IEC 60068-2-70:1995-12 테스트 Xb
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계, 승인 마킹 UL, 승인 마킹 CSA
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 접속 오류(비호환성)
  • 표준:
    IEC 60512-13-5:2006-02
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
테스트: 클램프 사용 가능한 단면
  • 표준:
    IEC 60999-1:1999-11 섹션 9.1, IEC 60947-1:2011-03 섹션 8.2.4.5.1
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    IEC 60999-1:1999-11 섹션 9.4 bzw. 섹션 8.10
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    IEC 60999-1:1999-11 섹션 9.5
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
