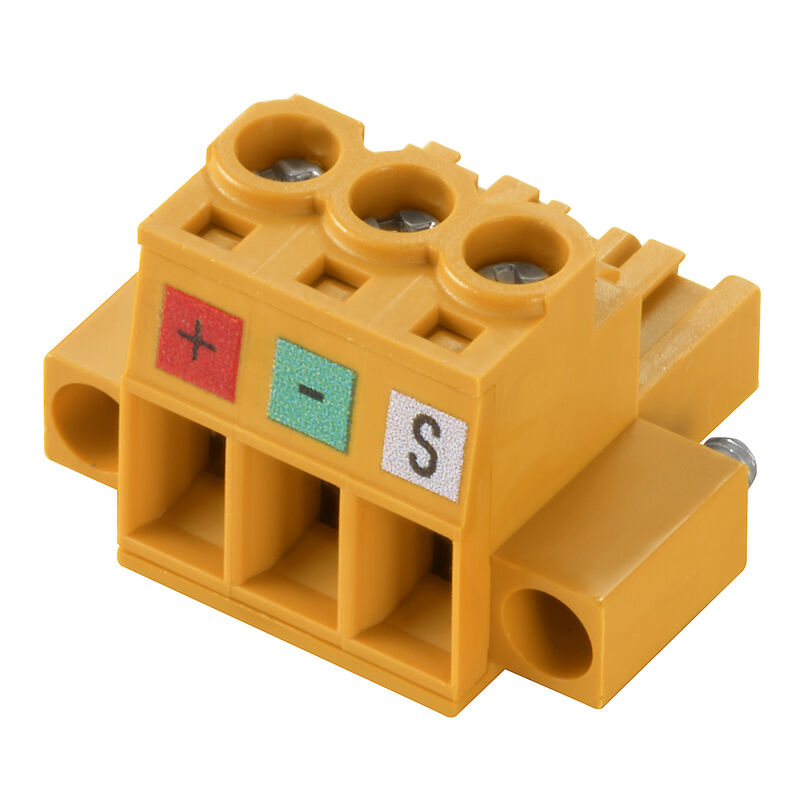

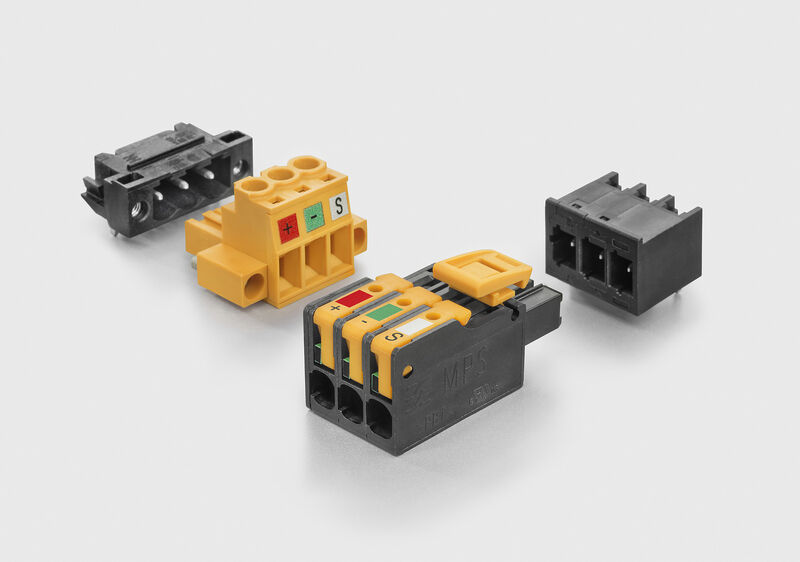

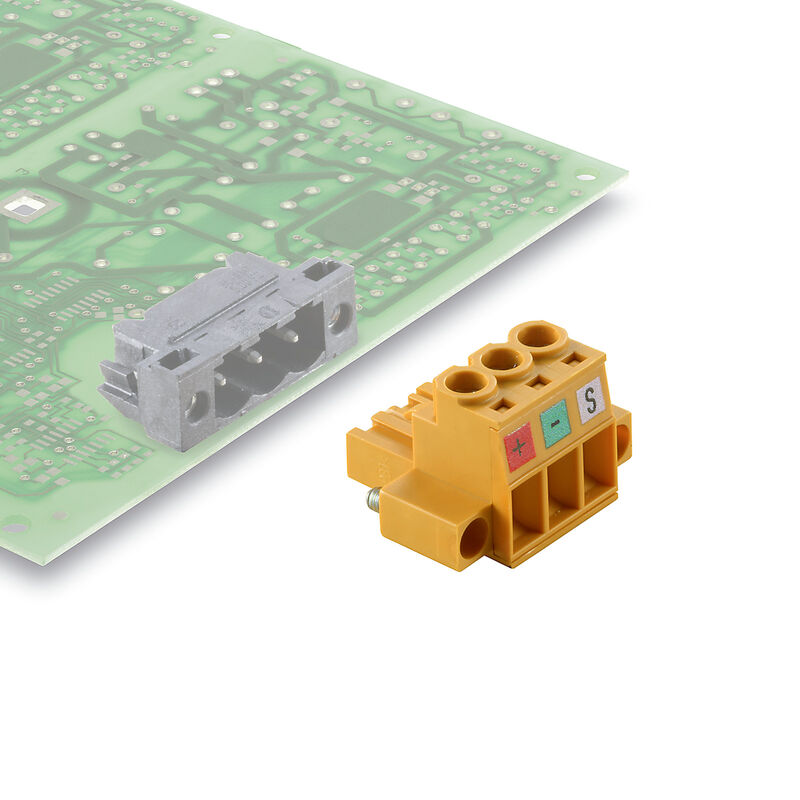

プリント基板用プラグインコネクタ, メス型プラグ, 5.00 mm, 極数: 3, 180°, クランプヨークねじ接続, クランプ範囲、最大 : 4 mm², 箱

商品番号 2872550000
データシートのダウンロード エンジニアリング・サポート
付属品 1 対照製品 6 関連製品 9
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 電気プロパティ 材料データ 梱包 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, メス型プラグ, 5.00 mm, 極数: 3, 180°, クランプヨークねじ接続, クランプ範囲、最大 : 4 mm², 箱
注文番号
2872550000
種別
BLZP APL 5.00HC/03/180F SN OR BX
GTIN (EAN)
4064675641193
数量
72 items
製品データ
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
パッケージ
箱

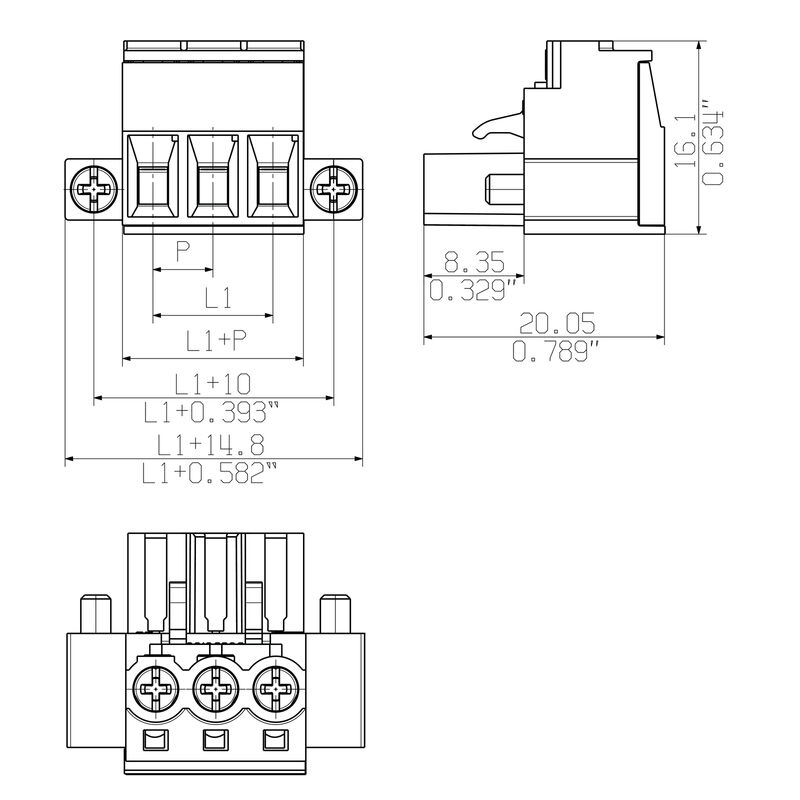

寸法と重量

深さ
20.1 mm
奥行き（インチ）
0.791 inch
高さ
16.1 mm
高さ（インチ）
0.634 inch
幅
25 mm
幅（インチ）
0.984 inch
正味重量
6.694 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません
製品のカーボンフットプリント
  • クレードルからゲート:
    0,187 kg CO2 eq.

システム仕様

ピッチ (mm) (P)
5 mm
ピッチ (インチ) (P)
0.197 "
プラギング回数
25
モデル
ソケットコネクタ
保護度合い
IP20
側面終端、特性
フランジ
差し込み力 / 極、最大.
10 N
差し込み力 / 極、最小
6 N
引張強度 / 極、最大.
6 N
引張強度/極、最大.
9 N

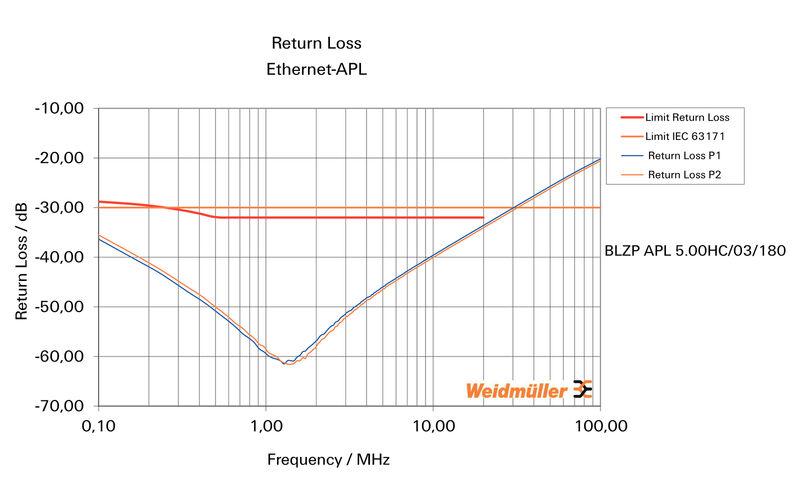

性能カテゴリ
10/100 Mbit/s
極数
3
締付けトルク
  • トルクタイプ:
    配線接続
  • 使用状況の情報:
    • 締付けトルク:
      • 最小：:
        0.4 Nm
      • 最大.:
        0.5 Nm
  • トルクタイプ:
    ネジフランジ
  • 使用状況の情報:
    • 締付けトルク:
      • 最小：:
        0.2 Nm
      • 最大.:
        0.25 Nm
製品ファミリー
OMNIMATE信号 – BL/SL 5.00シリーズ
転送速度
10/100 Mbit/s

電気プロパティ

体積抵抗
≤5 mΩ

材料データ

絶縁材
PBT
色
橙色
カラーチャート（類似）
RAL 2000
絶縁材グループ
IIIa
比較追跡指数（CTI）
≥ 200
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
プラグ接点の層構造
4...8 µm Sn hot-dip tinned
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C

梱包

パッケージ
箱
VPE 長
349 mm
VPE幅
136 mm
VPEの高さ
31 mm

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
