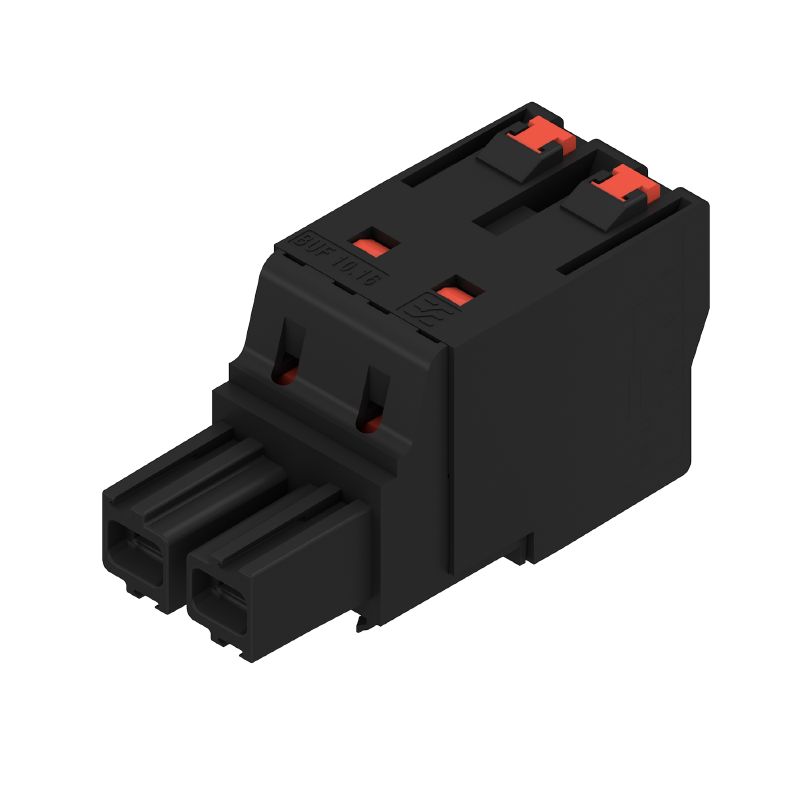

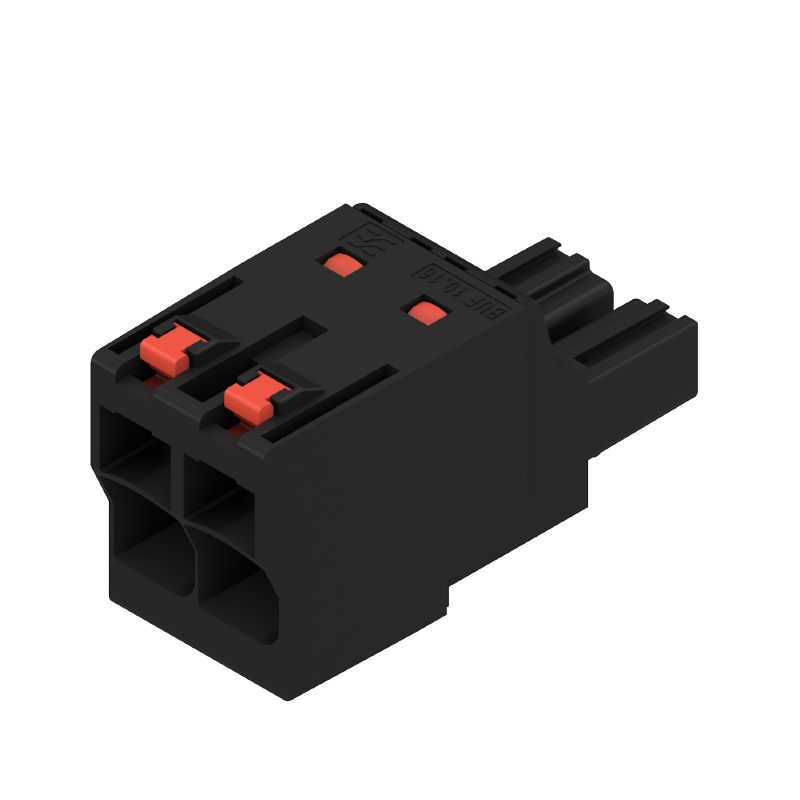

BUF 10.16IT/02/180 AG BK BX
Leiterplattensteckverbinder, Buchsenstecker, 10.16 mm, Polzahl: 2, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box
Art.-Nr.
2493170000
Eigenschaften
| Ausfuehrung | Leiterplattensteckverbinder, Buchsenstecker, 10.16 mm, Polzahl: 2, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box |
| Best.-Nr. | 2493170000 |
| Art | BUF 10.16IT/02/180 AG BK BX |
| GTIN (EAN) | 4050118503203 |
| VPE | 56 Stück |
| Produkt-Kennzahlen |
IEC: 1000 V / 76 A / 2.5 - 16 mm² UL: 600 V / 51 A / AWG 12 - AWG 6 |
| Verpackung | Box |
| Tiefe | 39,5 mm |
| Tiefe (inch) | 1,555 inch |
| Höhe | 28,9 mm |
| Höhe (inch) | 1,138 inch |
| Breite | 20,32 mm |
| Breite (inch) | 0,8 inch |
| Nettogewicht | 7 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilie | OMNIMATE Power - Serie BU/SU 10.16 |
| Anschlussart | Feldanschluss |
| Leiteranschlusstechnik | PUSH IN mit Betätigungselement |
| Raster in mm (P) | 10,16 mm |
| Raster in Zoll (P) | 0,4 " |
| Leiterabgangsrichtung | 180° |
| Polzahl | 2 |
| L1 in mm | 10,16 mm |
| L1 in Zoll | 0,4 " |
| Anzahl Reihen | 1 |
| Polreihenzahl | 1 |
| Bemessungsquerschnitt | 16 mm² |
| Berührungsschutz nach DIN VDE 57 106 | fingersicher |
| Berührungsschutz nach DIN VDE 0470 | IP 20 |
| Schutzart | IP20 |
| Kodierbar | Ja |
| Abisolierlänge | 18 mm |
| Schraubendreherklinge | 0,8 x 4,0 |
| Schraubendreherklinge Norm | DIN 5264 |
| Steckzyklen | 25 |
| Steckkraft/Pol, max. | 15 N |
| Ziehkraft/Pol, max. | 15 N |
| Isolierstoff | PA GF |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (CTI) | ≥ 400 |
| Isolationswiderstand | ≥ 10⁸ Ω |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | versilbert |
| Schichtaufbau - Steckkontakt | ≥ 3 µm Ag |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 120 °C |
| Klemmbereich, min. | 2,5 mm² |
| Klemmbereich, max. | 16 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt AWG, max. | AWG 4 |
| eindrähtig, min. H05(07) V-U | 2,5 mm² |
| eindrähtig, max. H05(07) V-U | 10 mm² |
| mehrdrähtig, min. H07V-R | 10 mm² |
| mehrdrähtig, max. H07V-R | 16 mm² |
| feindrähtig, min. H05(07) V-K | 2,5 mm² |
| feindrähtig, max. H05(07) V-K | 16 mm² |
| mit AEH mit Kragen DIN 46 228/4, min. | 2,5 mm² |
| mit AEH mit Kragen DIN 46 228/4, max. | 16 mm² |
| mit Aderendhülse nach DIN 46 228/1, min. | 2,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max. | 16 mm² |
| Klemmbare Leiter |
|
| Hinweistext | Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 76 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 71 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 70 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 62 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 1.000 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 8 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 8 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 8 kV |
| Kurzzeitstromfestigkeit | 3 x 1s mit 800A |
| Institut (cURus) | CURUS |
| Zertifikat-Nr. (cURus) | E60693 |
| Nennspannung (Use group B / UL 1059) | 600 V |
| Nennspannung (Use group C / UL 1059] | 600 V |
| Nennstrom (Use group B / UL 1059) | 51 A |
| Nennstrom (Use group C / UL 1059) | 51 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt AWG, max. | AWG 6 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung | Box |
| VPE Länge | 355 mm |
| VPE Breite | 186 mm |
| VPE Höhe | 77 mm |
| Prüfung: Haltbarkeit der Markierungen |
|
| Prüfung: Klemmbarer Querschnitt |
|
| Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern |
|
| Pull-Out Test |
|
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Hinweise |
|
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39749) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2493170000) |
| Anwenderdokumentation |
[Assembly instructions PUSH IN connector with actuator – BUF 10.16 IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_58186)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78427) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
