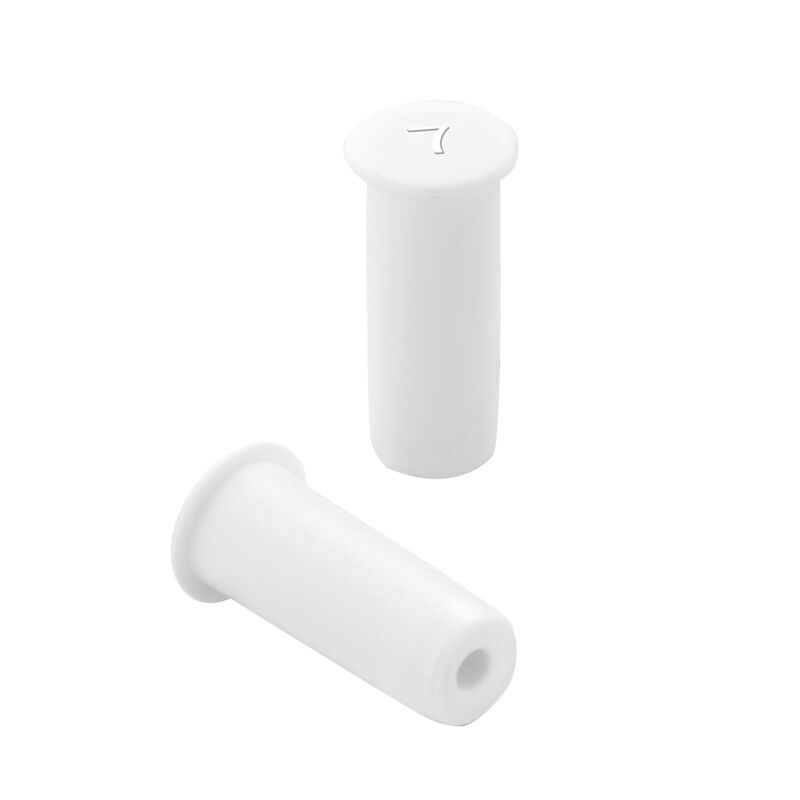

CABTITE BP 7MM PA

Blindstopfen, Cabtite (Kabeleinführungssystem), Polyamid, weiß, Höhe: 16 mm, Breite: 7 mm, Tiefe: 16 mm, -40 °C…120 °C, IP66

Art.-Nr. 2652350000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Blindstopfen, Cabtite (Kabeleinführungssystem), Polyamid, weiß, Höhe: 16 mm, Breite: 7 mm, Tiefe: 16 mm, -40 °C…120 °C, IP66
Best.-Nr.	2652350000
Art	CABTITE BP 7MM PA
GTIN (EAN)	4050118662450
VPE	25 Stück

Abmessungen und Gewichte

Tiefe	16 mm
Tiefe (inch)	0,63 inch
Höhe	16 mm
Höhe (inch)	0,63 inch
Breite	7 mm
Breite (inch)	0,276 inch
Länge	16 mm
Länge (inch)	0,63 inch
Durchmesser	7 mm
Nettogewicht	0,52 g

Temperaturen

Betriebstemperatur

-40 °C...120 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Allgemeine Angaben

Brennbarkeitsklasse nach UL 94	V-0
Halogene	Nein
Kabeldurchmesser außen, max.	7 mm
Kabeldurchmesser außen, min.	7 mm
Schutzart	IP66
Werkstoff	Polyamid

Produktbilder

Bildüberschrift-02	Abbildung ähnlich
Bildunterschrift-02	Similar to illustration

Downloads

Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212150)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2652350000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2652350000)
Anwenderdokumentation	[Cabtite Installation Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_72923)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000879
ETIM 7.0	EC000879
ETIM 8.0	EC000879
ETIM 9.0	EC000879
ECLASS 9.0	27-14-44-21
ECLASS 9.1	27-14-44-21
ECLASS 10.0	27-14-44-21
ECLASS 11.0	27-14-44-21
ECLASS 12.0	27-14-08-07
ECLASS 13.0	27-14-08-07
ECLASS 14.0	27-14-08-07

Zulassungen

ROHS

Konform
