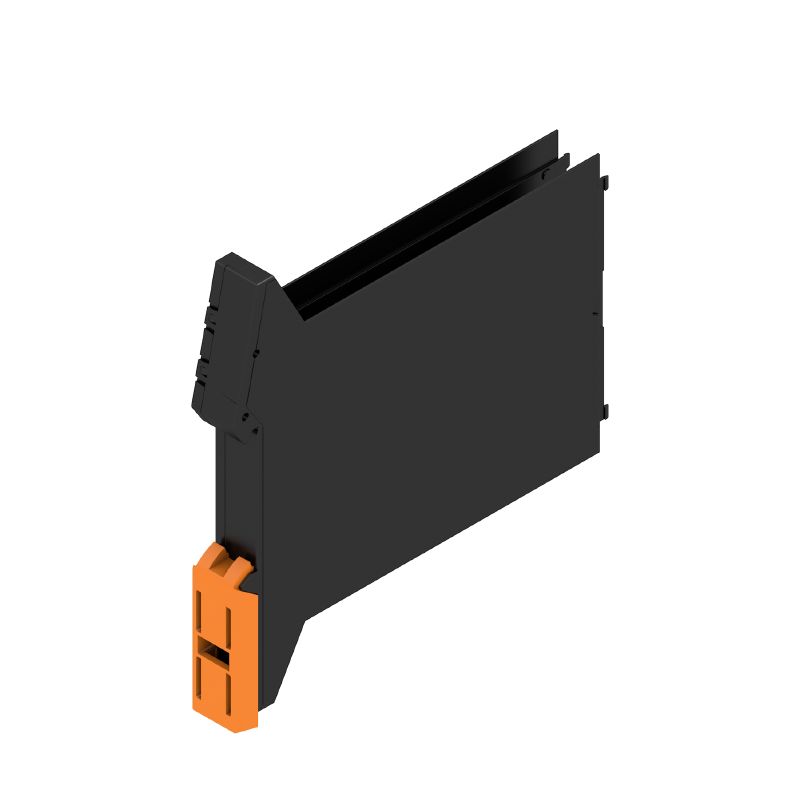

Product image
CH20M12 B BK/OR 2010
Product image
CH20M12 B BK/OR 2010
Product image
Base element without cut-out in snap-in foot area
CH20M12 B BK/OR 2010

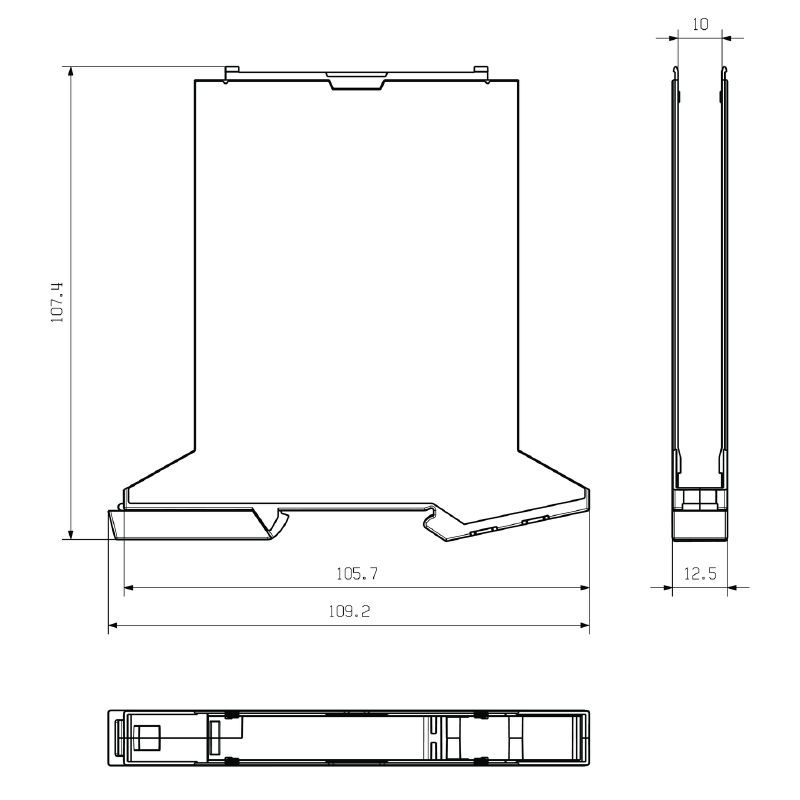

Dimensioned drawing

CH20M12 B BK/OR 2010

Modular Gehäuse, OMNIMATE Housing - Serie CH20M schwarz, Basiselement, Breite: 12.5 mm

Art.-Nr. 1104180000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Ist Einzelteil von 4 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Allgemeine Daten Baugruppeneigenschaften Mechanische Prüfungen Thermische Prüfungen Bauteileigenschaften Bauform - IN-Anforderungen Individuelle Anpassungsmöglichkeiten Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Version
Modular Gehäuse, OMNIMATE Housing - Serie CH20M schwarz, Basiselement, Breite: 12.5 mm
Order No.
1104180000
Type
CH20M12 B BK/OR 2010
GTIN (EAN)
4032248878819
VPE
14 Stück

Abmessungen und Gewichte

Depth
108 mm
Tiefe (inch)
4,252 inch
Height
109,3 mm
Höhe (inch)
4,303 inch
Width
12,5 mm
Breite (inch)
0,492 inch
Nettogewicht
31,47 g

Temperaturen

Ambient temperature
-25 °C…85 °C
Operating temperature range
-40...120 ℃
Feuchtigkeit
5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Basic material
Kunststoff
Comparative Tracking Index (CTI)
600 ≤ CTI
Insulating material
PA 66 GF 30
Insulating material group
I
Surface finish
unbehandelt
UL 94 flammability rating
V-0

Allgemeine Daten

Colour
schwarz
Colour chart (similar)
RAL 9011
Encapsulation option
Nein
Mounting rail
TS 35
Protection degree
IP20 im verbauten Zustand

Baugruppeneigenschaften

Number of slots for female connectors of the mounted assembly, max.
6
Number of PCBs, max.
1
Number of connection levels, max.
3
Number of poles, max.
12
Height of components on the PCB, max.
6,1 mm
Leiterplattenbestückung
beidseitig

Mechanische Prüfungen

According to Standard
DIN EN 61373:1999 (Schock und Vibration)
Test conditions
fünf Gehäuse in Reihe montiert
100g zusätzliches Gewicht auf der Leiterkarte
Proved axles
X
Y
Z
Shock test
  • Allgemeine Testhinweise:
    Alle mechanischen Prüfungen wurden an beispielhaften Aufbauten getestet, bzw. in Anlehnung an entsprechende Vorschriften erstellt. Die angegebenen Werte ersetzen keine zulassungsrelevanten Prüfungen und sind nur als Orientierungswerte zu sehen.
  • Prüfkategorie:
    1
  • Schockanzahl pro Achse:
    3 in positiver und negativer Richtung
  • Schockdauer:
    30 ms
  • Beschleunigung horizontal:
    30 m/s²
  • Beschleunigung vertikal:
    30 m/s²
  • Beschleunigung längsgerichtet:
    50 m/s²
Vibrationsprüfung
  • Prüfkategorie:
    1B
  • Prüfdauer:
    5 Stunden pro Achse
  • Effektive Beschleunigung:
    7,9 m/s²

Thermische Prüfungen

Thermal tests
  • Allgemeine Testhinweise:
    Alle thermischen Prüfungen wurden an beispielhaften Aufbauten getestet, bzw. in Anlehnung an entsprechende Vorschriften erstellt. Die angegebenen Werte ersetzen keine zulassungsrelevanten Prüfungen und sind nur als Orientierungswerte zu sehen.
  • Prüfbedingungen:
    sieben Gehäuse in Reihe montiert - kein Abstand
  • Prüfachsen:
    horizontal
  • Umgebungstemperatur:
    80 °C
  • Max. Verlustleistung:
    0,8 W
  • Umgebungstemperatur:
    60 °C
  • Max. Verlustleistung:
    1,35 W
  • Umgebungstemperatur:
    40 °C
  • Max. Verlustleistung:
    1,9 W
  • Umgebungstemperatur:
    20 °C
  • Max. Verlustleistung:
    2,65 W

Bauteileigenschaften

Color of clip-on foot
orange
Number of connection levels, max.
3

Bauform - IN-Anforderungen

PCB thickness
1,6 mm
Tolerance for the PCB shape
±0,1 mm
Tolerance of circuit board thickness
±0,15 mm

Individuelle Anpassungsmöglichkeiten

Alternitive colours
Mehr auf Anfrage
Customer specific labelling possible
Ja
Customer specific order process
Siehe Anleitung unter "Downloads"
Processing possibilities
Laserbearbeitung

Wichtiger Hinweis

Product information
Leiterplattenkontur, Sperrzonen, sowie weitere Informationen für das Eindesignen der Leiterplatte sind in der Kategorie Anschlusstechnik bei den zugehörigen Stiftleisten in den Downloads zu finden.

Klassifikationen

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
