Eigenschaften

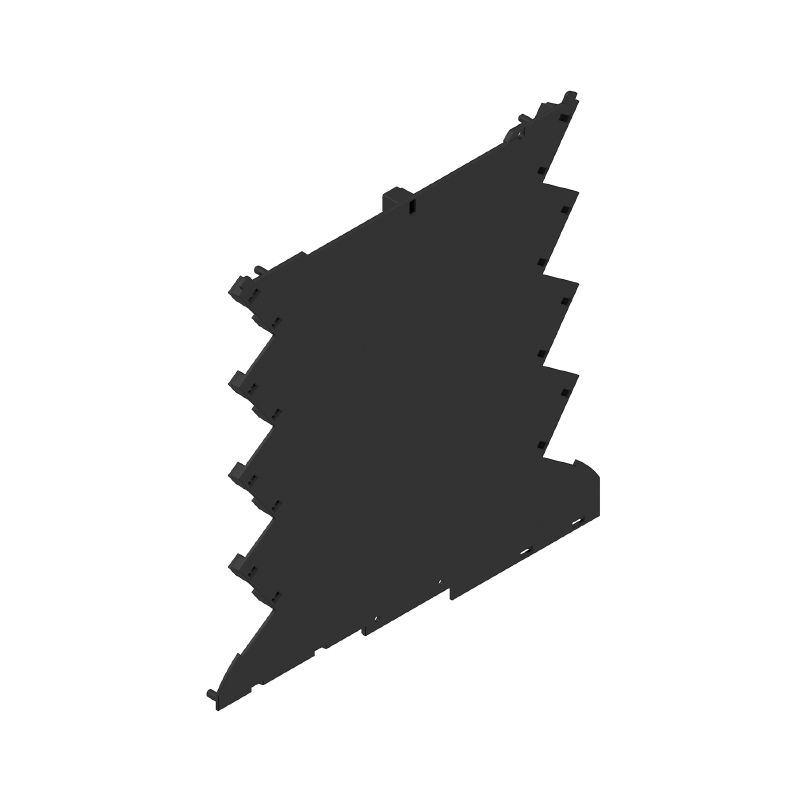

| Ausfuehrung | Basiselement, OMNIMATE Housing - Serie CH20M schwarz, Gehäuseseitenteil, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 5.2 mm |
| Best.-Nr. | 2771130000 |
| Art | CH20M6 BC 4P-4P BUS BK 1 1261494 |
| GTIN (EAN) | 4064675031864 |
| VPE | 50 Stück |
| Tiefe | 106,5 mm |
| Tiefe (inch) | 4,193 inch |
| Höhe | 107 mm |
| Höhe (inch) | 4,213 inch |
| Breite | 5,2 mm |
| Breite (inch) | 0,205 inch |
| Nettogewicht | 0,54 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PBT |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (CTI) | 400 ≤ CTI <600 |
| Oberfläche | unbehandelt |
| Werkstoff | Kunststoff |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Schutzart | IP20 im verbauten Zustand |
| Vergießbarkeit | Nein |
| Alternative Farben | Mehr auf Anfrage |
| Kundenspezifische Aussparungen möglich | Ja |
| Kundenspezifische Beschriftung möglich | Ja |
| Kundenspezifischer Bestellprozess | Siehe Anleitung unter "Downloads" |
| Engineering-Daten |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199704) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771130000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1155850000VPE:300 Stück
Leiterplattensteckverbinder, Bus-Kontaktblock für CH20M6, THT/THR-Lötanschluss, Polzahl: 5, 180°, vergoldet, schwarz
-
Art.-Nr.:1155840000VPE:78 Stück
Leiterplattensteckverbinder, Bus-Kontaktblock für CH20M6, THT/THR-Lötanschluss, Polzahl: 5, 180°, vergoldet, schwarz
Ist Gegenstück von
-
Art.-Nr.:2771430000VPE:50 Stück
Modular Gehäuse, OMNIMATE Housing - Serie CH20M schwarz, Gehäusebasis, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 6.1 mm
-
Art.-Nr.:2771440000VPE:50 Stück
Modular Gehäuse, OMNIMATE Housing - Serie CH20M kieselgrau, Gehäusebasis, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 6.1 mm
-
Art.-Nr.:2771400000VPE:50 Stück
Modular Gehäuse, OMNIMATE Housing - Serie CH20M verkehrsgrau, Gehäusebasis, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 6.1 mm
-
Art.-Nr.:2771410000VPE:50 Stück
Modular Gehäuse, OMNIMATE Housing - Serie CH20M rot, Gehäusebasis, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 6.1 mm
-
Art.-Nr.:2771420000VPE:50 Stück
Modular Gehäuse, OMNIMATE Housing - Serie CH20M achatgrau, Gehäusebasis, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 6.1 mm
