Eigenschaften

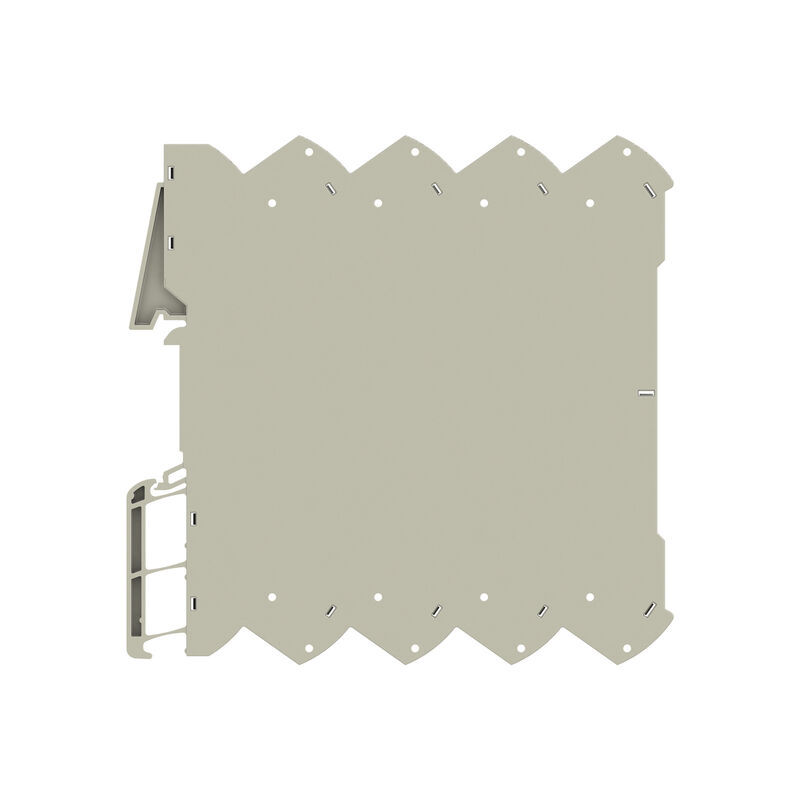

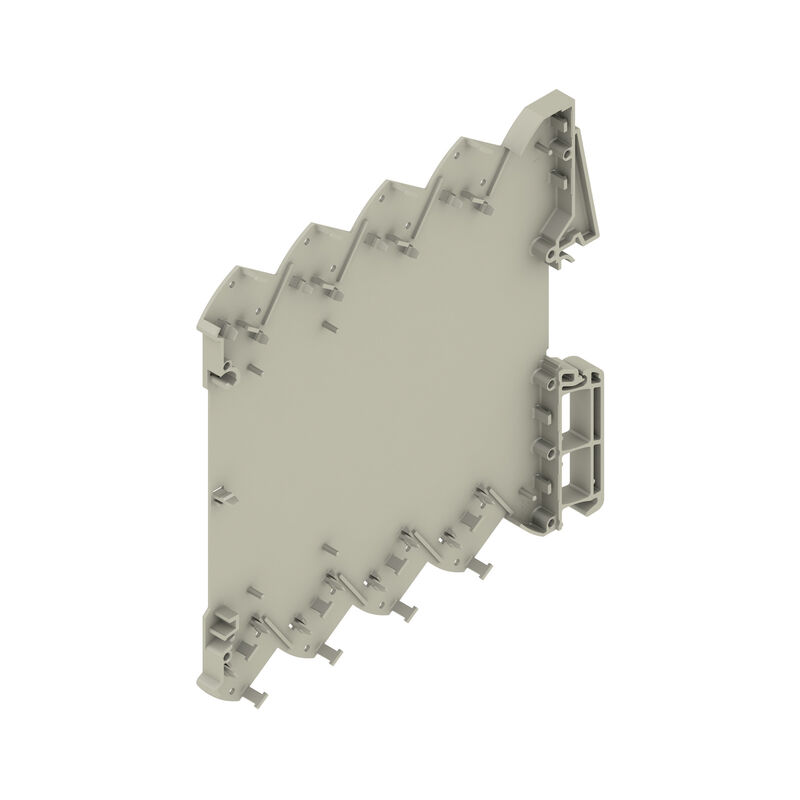

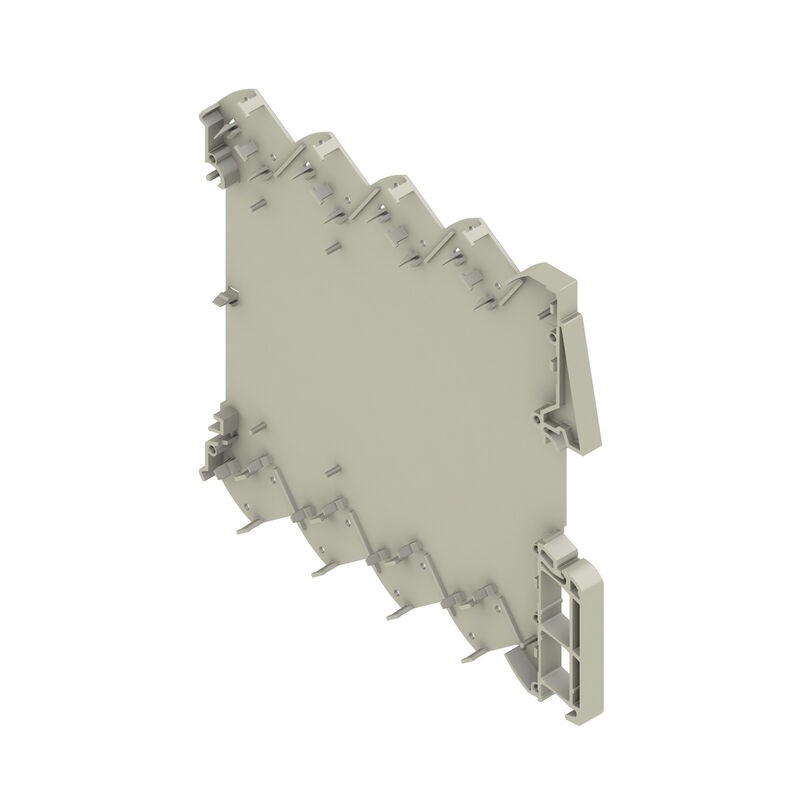

| Ausfuehrung | Modular Gehäuse, OMNIMATE Housing - Serie CH20M kieselgrau, Gehäusebasis, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 6.1 mm |
| Best.-Nr. | 2771440000 |
| Art | CH20M6 BP 4P-4P BUS GY LF 1 1261516 |
| GTIN (EAN) | 4064675032175 |
| VPE | 50 Stück |
| Tiefe | 114,3 mm |
| Tiefe (inch) | 4,5 inch |
| Höhe | 110,7 mm |
| Höhe (inch) | 4,358 inch |
| Breite | 6,1 mm |
| Breite (inch) | 0,24 inch |
| Nettogewicht | 2,32 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PBT |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (CTI) | 400 ≤ CTI <600 |
| Oberfläche | unbehandelt |
| Werkstoff | Kunststoff |
| Farbe | kieselgrau |
| Farbtabelle (ähnlich) | RAL 7032 |
| Schutzart | IP20 im verbauten Zustand |
| Tragschiene | TS 35 |
| Vergießbarkeit | Nein |
| Leiterplattenanzahl, max. | 1 |
| Anzahl Anschlussebenen max. | 8 |
| Polzahl, max. | 8 |
| Höhe der Komponenten auf der Leiterplatte, max. | 3,5 mm |
| Leiterplattenbestückung | einseitig |
| Entsprechend Norm | DIN EN 61373:1999 (Schock und Vibration) |
| Prüfbedingungen |
50g zusätzliches Gewicht auf der Leiterkarte
mit Endwinkeln WEW 35/1 (1059000000) vier Gehäuse in Reihe montiert |
| Geprüfte Achsen |
X
Y Z |
| Schockprüfung |
|
| Vibrationsprüfung |
|
| Anzahl Anschlussebenen max. | 8 |
| Aussparung im Rastfußbereich als Vorbereitung für |
BUS-Kontakt
Kontakt nicht inbegriffen! |
| Leiterplattenstärke | 0,8 mm |
| Toleranz der Leiterplattenkontur | ±0,1 mm |
| Toleranz der Leiterplattenstärke | ±0,1 mm |
| Alternative Farben | Mehr auf Anfrage |
| Kundenspezifische Aussparungen möglich | Ja |
| Kundenspezifische Beschriftung möglich | Ja |
| Kundenspezifischer Bestellprozess | Siehe Anleitung unter "Downloads" |
| Engineering-Daten |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206068) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771440000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Konform |
