Eigenschaften
| Ausfuehrung | USV Steuereinheit |
| Best.-Nr. | 1370040010 |

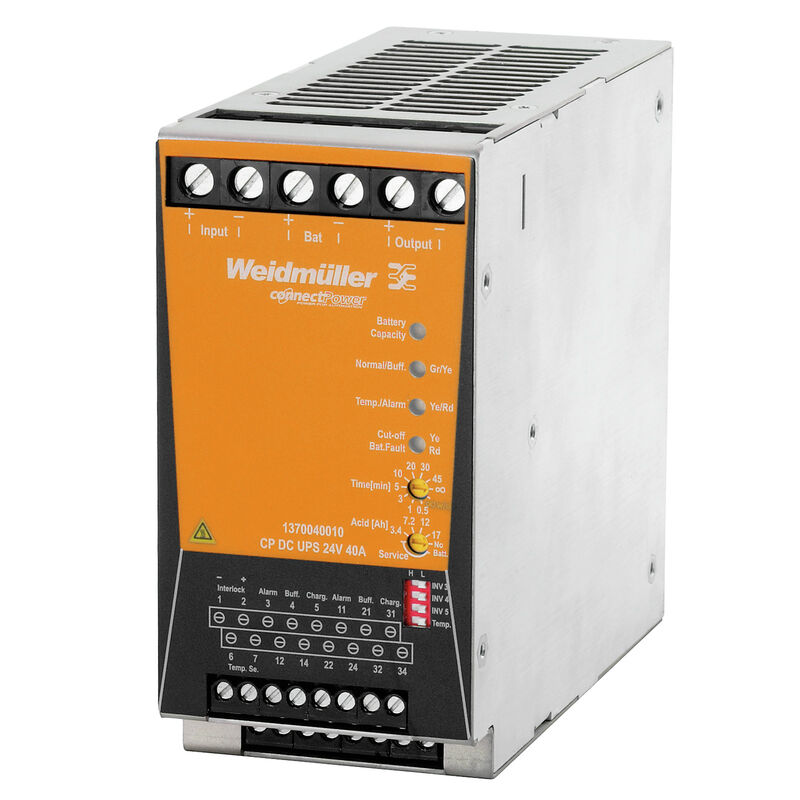

| Art | CP DC UPS 24V 40A |
| GTIN (EAN) | 4050118202342 |
| VPE | 1 Stück |
| Tiefe | 150 mm |
| Tiefe (inch) | 5,905 inch |
| Höhe | 130 mm |
| Höhe (inch) | 5,118 inch |
| Breite | 66 mm |
| Breite (inch) | 2,598 inch |
| Nettogewicht | 1.051,8 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -25 °C...70 °C |
| Feuchtigkeit | 5...95 % keine Betauung |
| RoHS-Konformitätsstatus | Konform |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d6c68c9e-3e33-4fa9-920e-331473bf0422 |
| Nennspannung | 24 V |
| Parallelschaltbarkeit | Ja, max. 2 |
| Speichermedium |
3,4 Ah
7,2 Ah 12 Ah 17 Ah Wählbar mit Drehschalter |
| Batterieverfügbarkeitprüfung | jede Minute |
| Ladecharakteristik | IU-Kennlinie |
| Ladespannung (temperaturkompensiert) | 27, 48 V @ 20 °C |
| Ladestrom | 0,15 cA |
| Temperaturkoeffizient | - 48 mV / °C |
| Fernabschaltung (Interlock) | Ja |
| Funktion DIP-Schalter |
Invertierung der Transistorausgänge
Betrieb ohne Temperaturfühler |
| Temperaturfühler | NTC 100 kΩ |
| Wahlschalter Batterie |
3,4 Ah
7,2 Ah 12 Ah 17 Ah No Battery Service |
| Wahlschalter Pufferzeiten |
0,5 min
1 min 3 min 5 min 10 min 20 min 30 min 45 min ∞ ∞ w/0 |
| Eingangssicherung (intern) | Ja |
| Eingangsspannungsbereich DC | 20...30 V DC |
| Eingangsstrom | ≤ 43 A |
| Leiteranschlusstechnik | Schraubanschluss |
| Max. zugelassender Eingangsstrom | 52 A |
| Nenneingangsspannung | 24 V DC |
| Stromaufnahme DC |
max. 200 mA (Ohne Batterie)
max. 0,5 A (mit vollgeladener Batterie) |
| Ausgangsspannung, Bemerkung |
Vo = Vin - 0,2 V Normalbetrieb ( Imax)
Vo = Vin - 0,3 V Batteriebetrieb ( Imax) |
| Ausgangsstrom, max. | 48 A |
| Dauerausgangsstrom @ UNominal |
48 A @ 45 °C
24 A @ 70 °C 40 A @ 40 °C |
| Leiteranschlusstechnik | Schraubanschluss |
| Nennausgangsspannung | 24 V DC ± 1 % |
| Nennausgangsstrom @ UNenn | 40 A @ 60 °C |
| Parallelschaltbarkeit |
Ja, max. 2
ja, mit Diodenmodul |
| Restwelligkeit, Schaltspitzen | < 50 mVSS @ 24 V DC, IN |
| Schutz gegen Rückspannung | Ja |
| Temperaturfühler | NTC 100 kΩ |
| Temperaturkoeffizient | - 48 mV / °C |
| Überlastschutz | Ja |
| Einbaulage, Montagehinweis | Horizontal auf Tragschiene TS 35. Oben & unten 50 mm Abstand für freie Luftzufuhr. Ohne seitlichen Abstand anreihbar. |
| Feuchtigkeit | 5...95 % keine Betauung |
| Gehäuseausführung | Metall, korrosionsbeständig |
| Kurzschlussschutz | Ja |
| MTBF |
|
| Pufferzeiten | Abhängig von der angeschlossenen Batterie |
| Rastfuß | Metall |
| Schutz gegen Rückspannungen von der Last | 32…34 V DC |
| Schutzart | IP20 |
| Speichermedium |
3,4 Ah
7,2 Ah 12 Ah 17 Ah Wählbar mit Drehschalter |
| Strombegrenzung | > 120 % IN |
| Verlustleistung | < 10 W |
| Wirkungsgrad |
≥ 96% Normal mode, Batterie wird geladen
≥ 98% Normal mode, Batterie geladen ≥ 98% Puffer mode |
| Überspannungskategorie | III |
| Festigkeit gegen Schock IEC 60068-2-27 | 30g in allen Richtungen |
| Festigkeit gegen Vibration IEC 60068-2-6 | 2,3 g |
| Störabstrahlung nach EN55032 | Klasse B |
| Störfestigkeitsprüfung nach | EN61000-4-2 (ESD)|EN61000-4-3 and EN61000-4-8 (fields)|EN61000-4-4 (burst)|EN61000-4-5 (surge)|EN61000-4-6 (conducted)|EN61000-4-11 (dips) |
| Galvanische Trennung Ausgang-Erde | 1 kV |
| Galvanische Trennung Eingang-Erde | 1 kV |
| Isolationsspannung | 1 kV DC |
| Schutzklasse | III, ohne PE-Anschluss, für SELV |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ausrüstung mit elektronischen Betriebsmitteln | nach EN50178 / VDE0160 |
| Elektrische Ausrüstung von Maschinen | nach EN60204 |
| Schutz gegen gefährliche Körperströme | nach VDE0106-101 |
| Sichere Trennung / Schutz gegen elektrischen Schlag | VDE0100-410 / nach DIN57100-410 |
| Sicherheitstransformatoren für Schaltnetzgeräte | Gemäß EN 61558-2-16 |
| Anzugsdrehmoment, max. | 1,5 Nm |
| Anzugsdrehmoment, min. | 1,2 Nm |
| Leiteranschlussquerschnitt, AWG/kcmil , max. | 6 |
| Leiteranschlussquerschnitt, AWG/kcmil , min. | 26 |
| Leiteranschlussquerschnitt, flexibel , max. | 16 mm² |
| Leiteranschlussquerschnitt, flexibel , min. | 0,5 mm² |
| Leiteranschlussquerschnitt, starr , max. | 16 mm² |
| Leiteranschlussquerschnitt, starr , min. | 0,5 mm² |
| Verpolungsschutz | Ja |
| Anzugsdrehmoment, max. | 1,5 Nm |
| Anzugsdrehmoment, min. | 1,2 Nm |
| Leiteranschlussquerschnitt, AWG/kcmil , max. | 6 |
| Leiteranschlussquerschnitt, AWG/kcmil , min. | 26 |
| Leiteranschlussquerschnitt, flexibel , max. | 16 mm² |
| Leiteranschlussquerschnitt, flexibel , min. | 0,5 mm² |
| Leiteranschlussquerschnitt, starr , max. | 16 mm² |
| Leiteranschlussquerschnitt, starr , min. | 0,6 mm² |
| Verpolungsschutz | Ja |
| Anschlusstechnik | Schraubanschluss |
| Leiteranschlussquerschnitt, AWG/kcmil , max. | 15 |
| Leiteranschlussquerschnitt, AWG/kcmil , min. | 30 |
| Leiteranschlussquerschnitt, flexibel , max. | 1,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min. | 0,2 mm² |
| Leiteranschlussquerschnitt, starr , max. | 1,5 mm² |
| Leiteranschlussquerschnitt, starr , min. | 0,2 mm² |
| Potenzialfrei Kontakt | Ja |
| Status Relais (max.Belastung) |
Störung (Alarm) (30V AC/DC 0,1A )
Batteriebetrieb (Buff.) (30 V AC/DC 0,1A) Laden (Charg.) (30V AC/DC 0,1A) |
| Statusanzeige |
Dreifarbige LED: Batteriekapazität >85 % grün, >40 % gelb, >20 % rot, <20 % rot (blinkend)
LED Grün / Gelb: Normal / Buffering LED Gelb / Rot: Temperatur Alarm / Alarm LED Gelb / Rot: Abschaltung / Batterie Störung |
| Transistorausgänge (24&...27 V DC max. Belastung 150 mA) |
Batteriebetrieb (Buff.)
Laden (Charg.) Störung (Alarm) |
| Zulassung / Zertifikat / Konformitätsdokument |
[UL 508 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306195)
[UL 60950 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306197) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306198) [BV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308050) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37676) |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204432)
[Quick start guide -- QSG0009 PS-Selection Guide AC Backup Guide for AC backup for power supplies](https://mdcop.weidmueller.com/mediadelivery/asset/900_246228) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1370040010) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1370040010) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1370040010&norm=0) |
| Anwenderdokumentation | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_68801) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002850 |
| ETIM 7.0 | EC002850 |
| ETIM 8.0 | EC002850 |
| ETIM 9.0 | EC002850 |
| ECLASS 9.0 | 27-04-06-92 |
| ECLASS 9.1 | 27-04-92-01 |
| ECLASS 10.0 | 27-04-06-92 |
| ECLASS 11.0 | 27-04-06-92 |
| ECLASS 12.0 | 27-04-06-92 |
| ECLASS 13.0 | 27-04-06-92 |
| ECLASS 14.0 | 27-04-06-92 |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E258476 |
