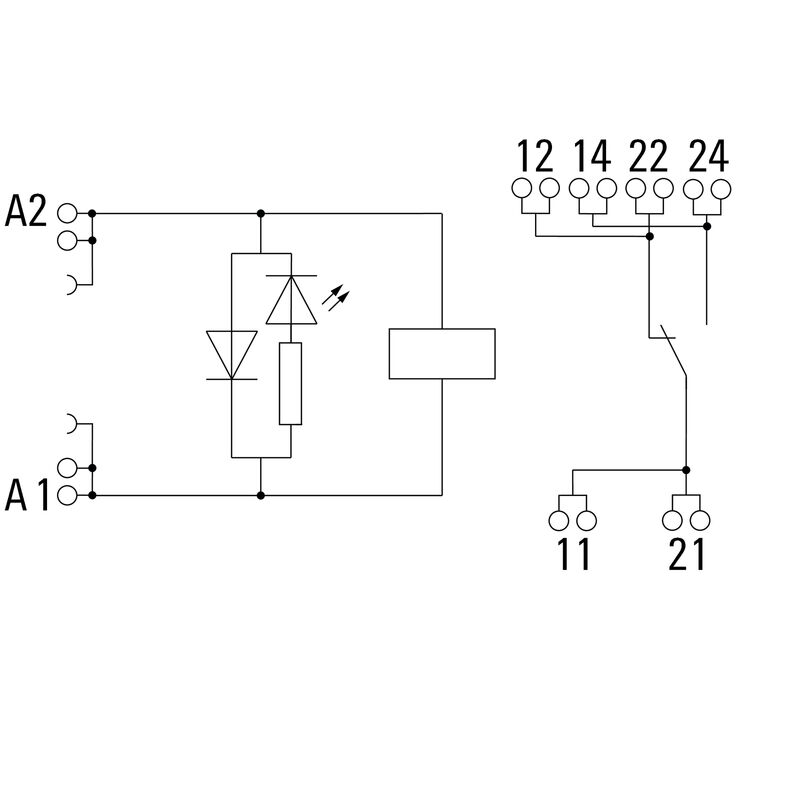

Schaltbild
CRIKIT P 24VDC 1CO L/D

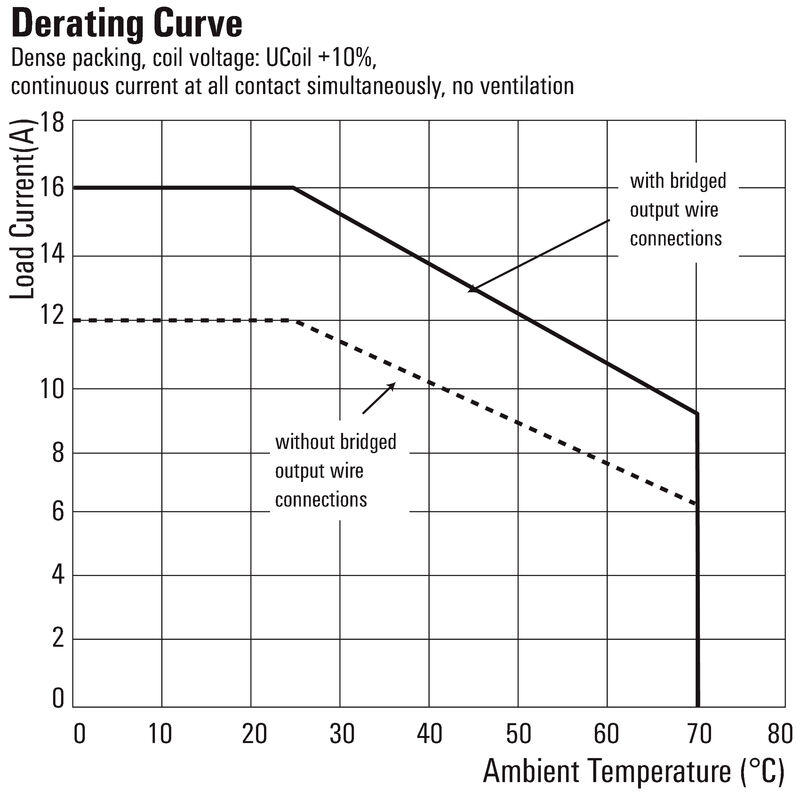

Diagramm
CRIKIT P 24VDC 1CO L/D
Diagramm
CRIKIT P 24VDC 1CO L/D
Diagramm
CRIKIT P 24VDC 1CO L/D
Maßbild
CRIKIT P 24VDC 1CO L/D
Sonstiges
CRIKIT P 24VDC 1CO L/D
Sonstiges
CRIKIT P 24VDC 1CO L/D
Sonstiges

CRIKIT P 24VDC 1CO L/D

CUBESERIES, Anzahl Kontakte: 1, Wechsler AgNi, Nennsteuerspannung: 24 V DC +10 % / -20 %, Dauerstrom: 16 A, PUSH IN, Prüftaste vorhanden: Nein

Art.-Nr. 3137560000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 20 Einzelteile 4 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Steuerseite Lastseite Allgemeine Daten Isolationskoordination Anschlussdaten Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
CUBESERIES, Anzahl Kontakte: 1, Wechsler AgNi, Nennsteuerspannung: 24 V DC +10 % / -20 %, Dauerstrom: 16 A, PUSH IN, Prüftaste vorhanden: Nein
Best.-Nr.
3137560000
Art
CRIKIT P 24VDC 1CO L/D
GTIN (EAN)
4099987362030
VPE
10  Stück

Abmessungen und Gewichte

Tiefe
72,5  mm
Tiefe (inch)
2,854  inch
Höhe
97  mm
Höhe (inch)
3,819  inch
Breite
15,9  mm
Breite (inch)
0,626  inch
Nettogewicht
61  g

Temperaturen

Betriebstemperatur
-20 °C...70 °C

Steuerseite

Nennsteuerspannung
24 V DC +10 % / -20 %
Nennstrom DC
16,7 mA
Nennleistung
400 mW
Spulenwiderstand
1440 Ω ± 10 %
Statusanzeige
LED grün
Schutzschaltung
Freilaufdiode
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung
Nein
Spulenspannung Ersatzrelais
24 V DC

Lastseite

Nennschaltspannung
250 V AC
Dauerstrom
16 A @ 1CO with bridged output wire connections; 12 A; @ 1CO without bridged output wire connections
max. Schaltfrequenz bei Nennlast
0,1  Hz
Schaltspannung AC, max.
250  V
Schaltspannung DC, max.
250  V
min. Schaltleistung
10 mA @ 12 V
100 mA @ 5 V
Schaltleistung AC (ohmsch), max.
4000
Schaltleistung DC (ohmsch), max.
384 W @ 24 V
Einschaltverzögerung
≤ 12 ms
Ausschaltverzögerung
≤ 6 ms
Kontaktausführung
1 Wechsler (AgNi)
Mechanische Lebensdauer
3 x 107 Schaltungen

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Prüftaste vorhanden
Nein
Farbe
schwarz
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Sockel
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Relaishaube
  • Brennbarkeitsklasse nach UL94:
    V-2

Isolationskoordination

Überspannungskategorie
II
Stehstoßspannung
4 kV (1,2/50 µs)
Schutzart
IP20

Anschlussdaten

Leiteranschlusstechnik
PUSH IN
Abisolierlänge Bemessungsanschluss
8  mm
Klemmbereich, Bemessungsanschluss
1,5  mm²
Klemmbereich, min.
0,5  mm²
Klemmbereich, max.
1,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, eindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 20
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5  mm²
Klingenmaß
0,6 x 3,5 mm

Klassifikationen

ETIM 6.0
EC001437
ETIM 7.0
EC001437
ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-16-01
ECLASS 9.1
27-37-16-01
ECLASS 10.0
27-37-16-01
ECLASS 11.0
27-37-16-01
ECLASS 12.0
27-37-16-01
ECLASS 13.0
27-37-16-01
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
