DRIKITP 115VAC 2CO LD
Изображение изделия
Изображение аналогичное
DRIKITP 115VAC 2CO LD

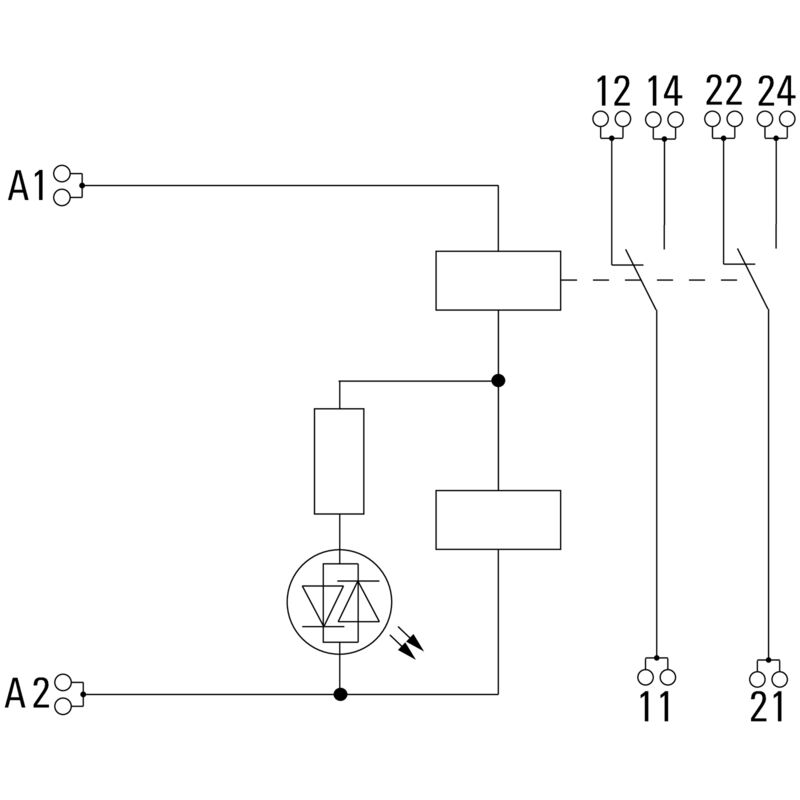

Схема соединений
DRIKITP 115VAC 2CO LD
Graph
Кривая предельной нагрузки пост. тока
Резистивная нагрузка
DRIKITP 115VAC 2CO LD
Graph
Срок службы электрики
DRIKITP 115VAC 2CO LD
Graph
Диапазон рабочего напряжения перем. тока
DRIKITP 115VAC 2CO LD
Dimensional drawing
Реле в сочетании с основанием
DRIKITP 115VAC 2CO LD
Miscellaneous
Типы кодов

DRIKITP 115VAC 2CO LD

D-SERIES DRI, Relämodul, Antal kontakter: 2, Växlandekontakt AgSnO, Märkstyrspänning: 115 V AC, Varaktig ström: 5 A, PUSH IN, Testknapp finns: Nej

№ продукта 2576290000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 9 Конструктивные элементы 3 Связанные продукты 8
Approvals Ogólne dane zamówieniowe Dimensions and weights Temperatury Environmental Product Compliance Styrsida Сторона нагрузки Общие данные Координация изоляции Дополнительные сведения о сертификатах / стандартах Connection data Классификации

Approvals

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Соответствовать

Ogólne dane zamówieniowe

Version
D-SERIES DRI, Relämodul, Antal kontakter: 2, Växlandekontakt AgSnO, Märkstyrspänning: 115 V AC, Varaktig ström: 5 A, PUSH IN, Testknapp finns: Nej
Référence
2576290000
Type
DRIKITP 115VAC 2CO LD
GTIN (EAN)
4050118586053
Кол.
10 Штука

Dimensions and weights

Mélység
63 mm
Глубина (дюймов)
2,48 inch
Magasság
102,1 mm
Высота (в дюймах)
4,02 inch
Szélesség
15,9 mm
Ширина (в дюймах)
0,626 inch
Масса нетто
59,32 g

Temperatury

Tárolási hőmérséklet
-40 °C...85 °C
Ambient temperature
-40 °C…55 °C
Влажность
35...85 % отн. влажности, без появления конденсата

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Styrsida

Номинальное напряжение
115 V AC
Номинальный ток, AC
9,3 мА
Мощность удержания
1,1 ВА
Сопротивление катушки
6200 Ω ± 10 %
Indicateur d'état
Красный светодиод

Сторона нагрузки

Номинальное напряжение переключения
250 V AC
Непрерывный ток
5 A
Макс. частота коммутации при номинальной нагрузке
0,1 Hz
Макс. коммутируемое напряжение, AC
250 V
Коммутационное перенапряжение пост. тока, макс.
250 V
Мин. коммутационная способность
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
AC switching capacity (resistive), max.
1250 VA
DC switching capacity (resistive), max.
150 W @ 24 V
Задержка включения
≤ 15 мс
Задержка выключения
≤ 10 мс
Тип контакта
2 Переключающий контакт (AgSnO)
Срок службы
10*106 коммутаций

Общие данные

Montageskena obestyckad
TS 35
Кнопка проверки доступна
Нет
Механический индикатор положения переключателя
Нет
Цветовой код
черный
Componente de índice de inflamabilidad UL94
  • Компонент:
    Корпус
  • Класс горючести UL94:
    V-2
  • Компонент:
    Толкатель
  • Класс горючести UL94:
    HB
  • Компонент:
    Монтажная опора
  • Класс горючести UL94:
    HB
  • Компонент:
    Фиксирующий зажим
  • Класс горючести UL94:
    HB
  • Компонент:
    Крышка реле
  • Класс горючести UL94:
    V-2
  • Компонент:
    Опорная пластина реле
  • Класс горючести UL94:
    V-0

Координация изоляции

정격 전압
250 V
Stopień zanieczyszczenia
2
Категория перенапряжения
III
Группа изоляционного материала
IIIb
Геометрический зазор (вход-выход)
≥ 3 мм
Электрическая прочность вход-выход
5 kVeff / 1min
Диэлектрическая прочность смежных контактов
1,5 кВдейств. / 1 мин.
Диэлектрическая прочность открытого контакта
1 kVeff / 1 min
Импульсное перенапряжение, до
5 кВ (1,2/50 мкс)
Odporność na impulsy napięciowe przy sąsiadujących stykach
4,8 кВ (1,2/50 мкс)
Skyddsklass
IP20

Дополнительные сведения о сертификатах / стандартах

Номер сертификата (cURus), реле
E312083
Номер сертификата (cURus), основание
E312083

Connection data

Technique de raccordement de conducteurs
PUSH IN
Longueur de dénudage, raccordement nominal
10 mm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Upínací rozsah, min.
0,14 mm²
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Wire cross-section, solid, min.
0,14 mm²
Сечение подключаемого проводника, однопроволочного, макс.
1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
1 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,14 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
1,5 mm²
Dimension de la lame
0,4 x 2,5 мм

Классификации

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
