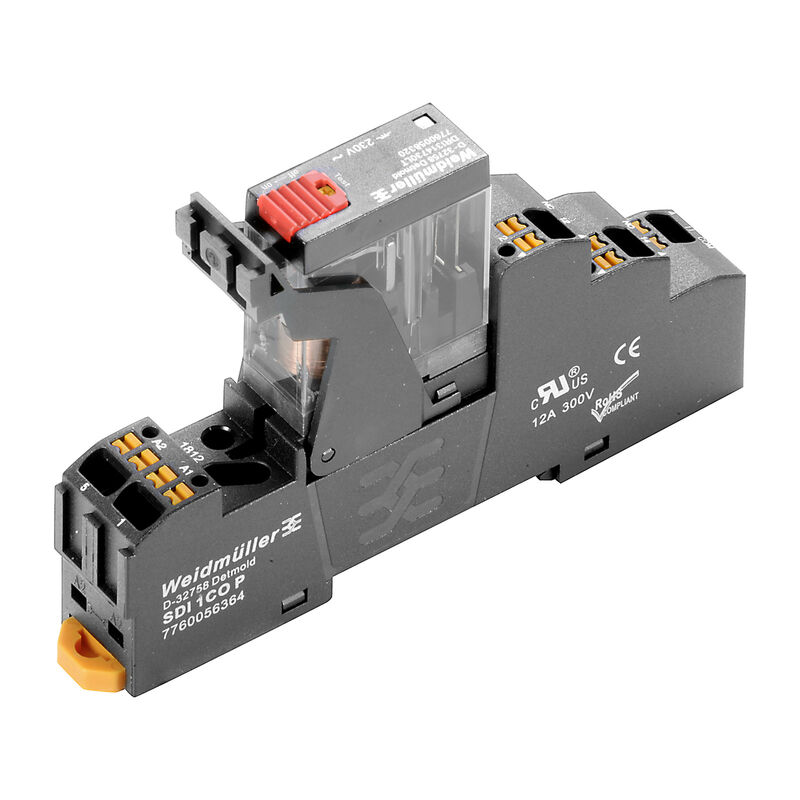

DRIKITP230VAC 1CO LD/PB
D-SERIES DRI, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 230 V AC, Dauerstrom: 10 A, PUSH IN, Prüftaste vorhanden: Ja
Art.-Nr.
2576160000
Eigenschaften
| Ausfuehrung | D-SERIES DRI, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 230 V AC, Dauerstrom: 10 A, PUSH IN, Prüftaste vorhanden: Ja |
| Best.-Nr. | 2576160000 |
| Art | DRIKITP230VAC 1CO LD/PB |
| GTIN (EAN) | 4050118585926 |
| VPE | 10 Stück |

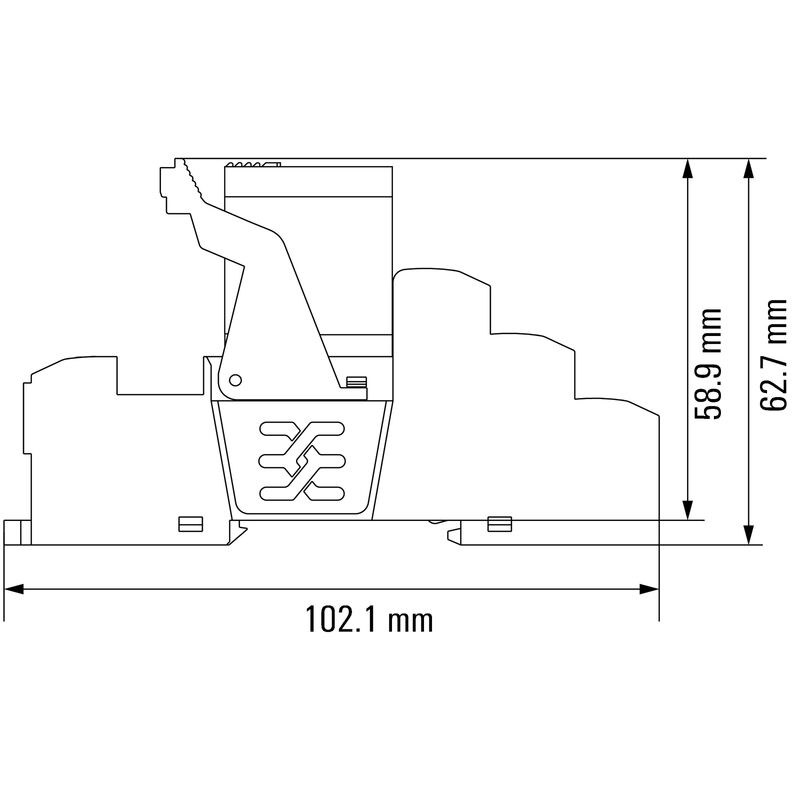

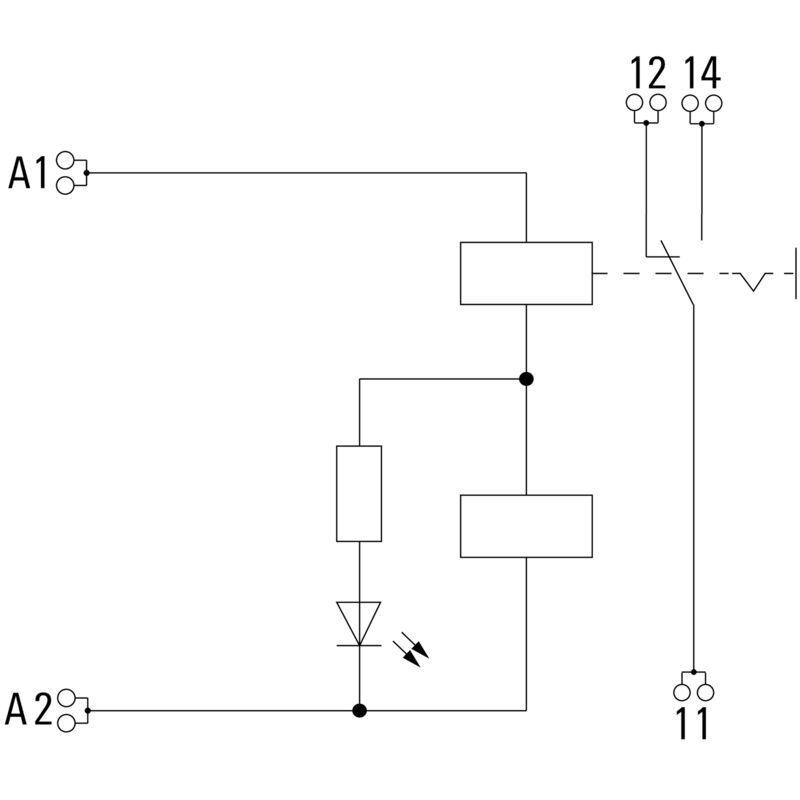

| Tiefe | 63 mm |
| Tiefe (inch) | 2,48 inch |
| Höhe | 102,1 mm |
| Höhe (inch) | 4,02 inch |
| Breite | 15,9 mm |
| Breite (inch) | 0,626 inch |
| Nettogewicht | 56,07 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...55 °C |
| Feuchtigkeit | 35...85 % rel. Feuchte, keine Betauung |
| RoHS-Konformitätsstatus | Konform |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 611f3393-31e7-4ef5-8360-95619a629f27 |
| Nennsteuerspannung | 230 V AC |
| Nennstrom AC | 4,9 mA |
| Nennleistung | 1,1 VA |
| Spulenwiderstand | 23500 Ω ± 10 % |
| Statusanzeige | LED rot |
| Nennschaltspannung | 250 V AC |
| Dauerstrom | 10 A |
| max. Schaltfrequenz bei Nennlast | 0,1 Hz |
| Schaltspannung AC, max. | 250 V |
| Schaltspannung DC, max. | 250 V |
| min. Schaltleistung |
10 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Schaltleistung AC (ohmsch), max. | 2500 VA |
| Schaltleistung DC (ohmsch), max. | 240 W @ 24 V |
| Einschaltverzögerung | ≤ 15 ms |
| Ausschaltverzögerung | ≤ 10 ms |
| Kontaktausführung | 1 Wechsler (AgSnO) |
| Mechanische Lebensdauer | 10 x 106 Schaltungen |
| Tragschiene | TS 35 |
| Prüftaste vorhanden | Ja |
| Ausführung der Prüftaste |
einrastbare Prüftaste
tastende Prüftaste |
| Mechanische Schaltstellungsanzeige | Nein |
| Farbe | schwarz |
| Komponente mit Brennbarkeitsklasse nach UL94 |
|
| Bemessungsspannung | 300 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | IIIb |
| Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 3 mm |
| Spannungsfestigkeit Steuerseite - Lastseite | 5 kVeff / 1min |
| Spannungsfestigkeit offener Kontakt | 1 kVeff / 1 min |
| Stehstoßspannung | 5 kV (1,2/50 µs) |
| Schutzart | IP20 |
| Stehstoßspannung benachbarte Kontakte | 4,8 kV (1,2/50 µs) |
| Zertifikat-Nr. (cURus) Relais | E312083 |
| Zertifikat-Nr. (cURus) Sockel | E312083 |
| Leiteranschlusstechnik | PUSH IN |
| Abisolierlänge Bemessungsanschluss | 10 mm |
| Klemmbereich, Bemessungsanschluss | 1,5 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klemmbereich, max. | 1,5 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 1,5 mm² |
| Klingenmaß | 0,4 x 2,5 mm |
| Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96408) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79006) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2576160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2576160000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2576160000&norm=0) |
| Produktänderungsmitteilung | [20210401 Product Change Notification D-SERIES DRI KITs - status indicator](https://mdcop.weidmueller.com/mediadelivery/asset/900_211310) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Zulassungen |   |
| ROHS | Konform |
