Eigenschaften
| Ausfuehrung | Gleichrichterschaltung |
| Best.-Nr. | 0546160000 |
| Art | EGD1 EG2 4D 5-250VAC/1A |
| GTIN (EAN) | 4008190098162 |
| VPE | 10 Stück |
| Lieferbar bis | 31.12.2015 |
| Höhe | 58 mm |
| Höhe (inch) | 2,283 inch |
| Breite | 20 mm |
| Breite (inch) | 0,787 inch |
| Nettogewicht | 34,76 g |
| Lagertemperatur | -45 °C...100 °C |
| Betriebstemperatur | -30 °C...40 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ausführung | Überspannungsschutz, MSR |
| Bauform | Einbaugehäuse |
| Breite + Anreihtoleranz | 20,2 mm |
| Höhe mit TS 32 | 67,5 mm |
| Höhe mit TS 35 | 63 mm |
| Segment | Messen - Steuern - Regeln |

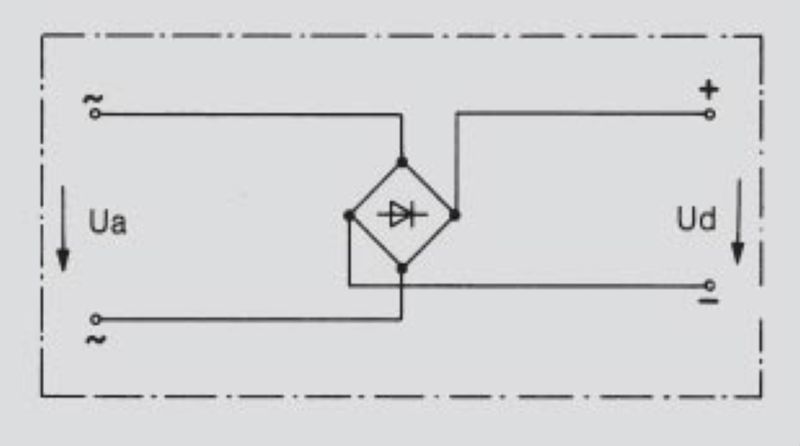

| Ausgangsspannung, Bemerkung | Ud = 0,9 x Ua |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Nennsteuerspannung | 230 V AC |
| Nennstrom AC | 1.5 A |
| Bauform | Einbaugehäuse |
| Ausführung | Überspannungsschutz, MSR |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Querschnitt | 2,5 mm² |
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment, min. | 0,4 Nm |
| Anzugsdrehmoment, max. | 0,6 Nm |
| Klemmbereich, Bemessungsanschluss | 4 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 4 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 2,5 mm² |
| Zulassung / Zertifikat / Konformitätsdokument |
[Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_74748)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86278) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0546160000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-03-90 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-03-90 |
| ECLASS 12.0 | 27-04-03-90 |
| ECLASS 13.0 | 27-04-03-90 |
| ECLASS 14.0 | 27-04-03-90 |
| Zulassungen |  |
| ROHS | Konform |
