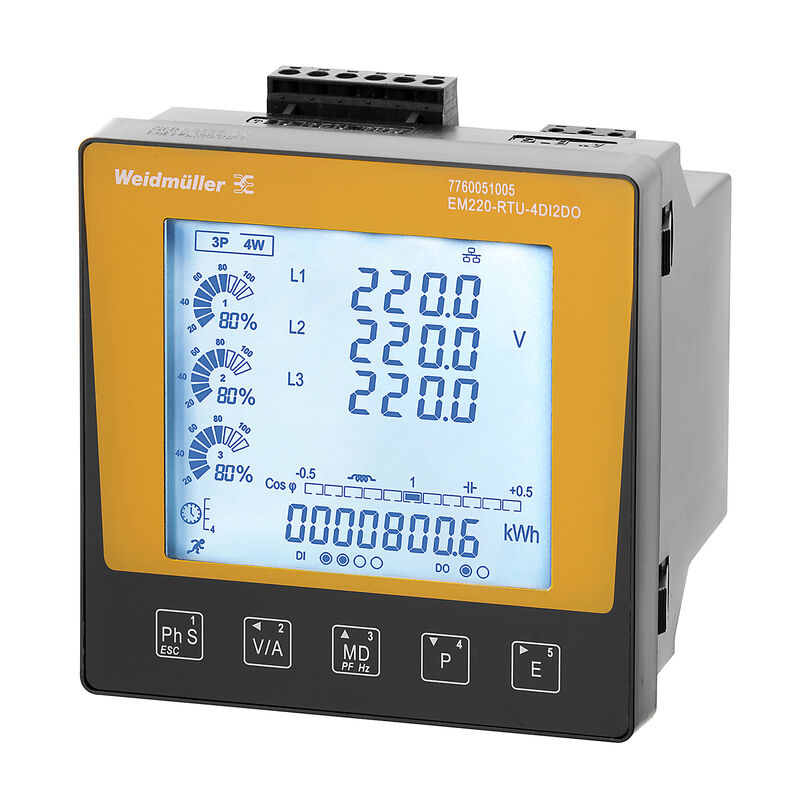

Eigenschaften
| Ausfuehrung | Leistungsmessung/-anzeige für 1-, 3- Phasennetz, CT Verwendung, Impulsaugang, Digital Ein-/Ausgang, Modbus RTU |
| Best.-Nr. | 7760051005 |
| Art | EM220-RTU-4DI2DO |
| GTIN (EAN) | 6944169818219 |
| VPE | 1 Stück |

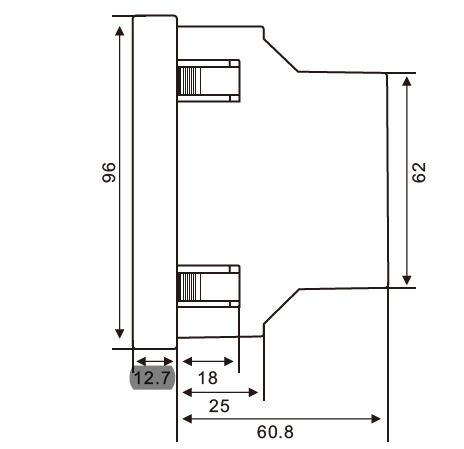

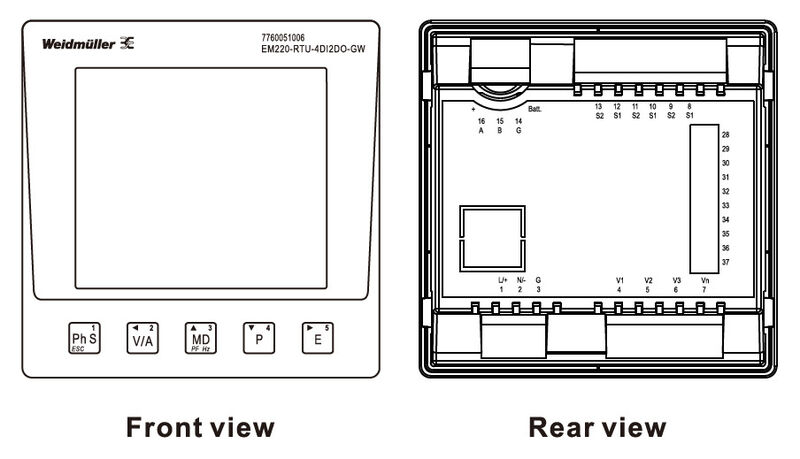

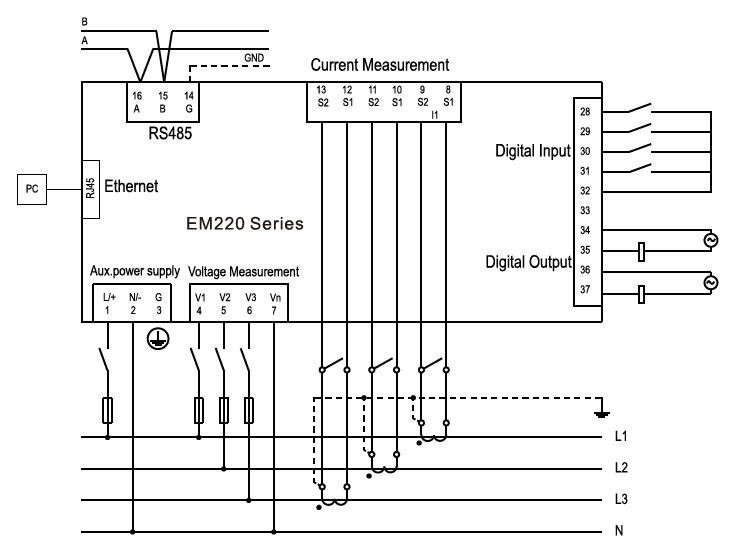

| Tiefe | 74 mm |
| Tiefe (inch) | 2,913 inch |
| Höhe | 96 mm |
| Höhe (inch) | 3,78 inch |
| Breite | 96 mm |
| Breite (inch) | 3,78 inch |
| Nettogewicht | 360 g |
| Lagertemperatur | -40 °C...70 °C |
| Betriebstemperatur | -25 °C...55 °C |
| Feuchtigkeit | 0...90 % (keine Betauung) |
| RoHS-Konformitätsstatus | Konform |
| REACH SVHC | No SVHC above 0.1 wt% |
| Gehäusebasismaterial | Kunststoff |
| max. Strom | 5000 A |
| Messgenauigkeit bei Strom | 0,5 % |
| Nennstrom | über Stromwandler 1 A/5 A |
| Strommesskanäle | 3 |
| Dreileitersystem | Ja |
| Frequenzbereich, max. | 65 Hz |
| Frequenzbereich, min. | 45 Hz |
| Messbereich, Spannung L-L, AC | 50…600 V |
| Messbereich, Spannung L-N, AC | 50…345 V |
| Messgenauigkeit bei Spannung | 0,5 % |
| Netzform |
1 phase 2 wire (L + N)
1 phase 2 wire (L1 + L2) 3 phase 3 wire (L1 + L2 + L3) 3 phase 4 wire (L1 + L2 + L3 + N) |
| Spannungsart | AC |
| Vierleitersystem | Ja |
| Parität |
keine
gerade ungerade |
| Stoppbits |
1
2 |
| Schnittstelle | RS485 |
| Protokoll | Modbus RTU |
| Digital output configurable | Ja |
| Eingangstyp |
3-phasig AC (3P, 3P +N)
Sekundärseite eines Stromwandlers 0-1 A oder 0-5 A |
| Anzahl Digitale Eingänge | 4 |
| Anzahl Digitale Ausgänge | 2 |
| Temperatureingang | Nein |
| Update Intervall Register | 1 s |
| Software | EM-Konfigurationswerkzeuge |
| Anzeige Überwachung (Monitor) | LCD |

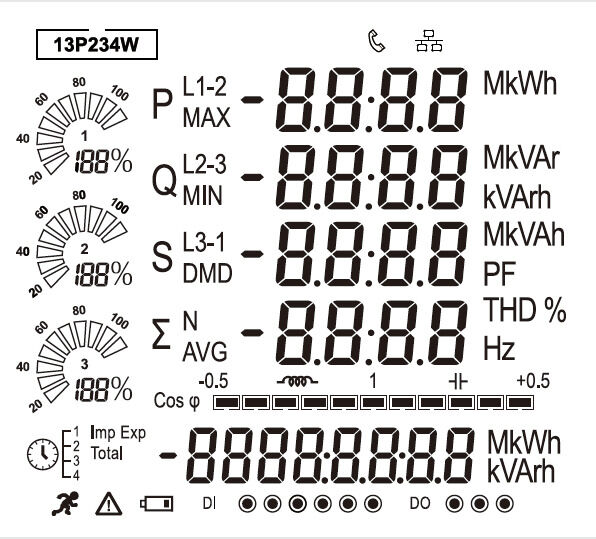

| Anzeigewert |
Spannung
aktueller Messwert Scheinleistung Blindleistung Leistungsfaktor Frequenz Import- / Export-Wirkleistungsbedarf Gesamte Import- /Export- Wirkenergie Gesamte Import- /Export- Blindenergie Gesamter Leistungsbedarf des Systems |
| Ausführung |
Leistungsmessung/-anzeige für 1-, 3- Phasennetz
CT Verwendung Impulsaugang Digital Ein-/Ausgang Modbus RTU |
| Leistungsfaktor Eingang | ± 0.01 |
| max. Strom | 5000 A |
| Montageart | Montage an der Frontblende |
| Nennstrom | über Stromwandler 1 A/5 A |
| Schutzart |
Frontplatte: IP51
IP20 |
| Verschmutzungsgrad | 2 |
| Messbereich, Spannung L-N, AC | 50…345 V |
| Messbereich, Spannung L-L, AC | 50…600 V |
| Überspannungskategorie | III |
| Versorgungsspannung |
75…270 V AC
100…380 V DC |
| Dreileitersystem | Ja |
| Vierleitersystem | Ja |
| Abtastfrequenz 50 / 60 Hz | 14,4 kHz |
| Lückenlose Messung | Ja |
| Messergebnisse pro Sekunde | 1 s |
| Strommesskanäle | 3 |
| Messgenauigkeit bei Spannung | 0,5 % |
| Messgenauigkeit bei Strom | 0,5 % |
| Messgenauigkeit bei Wirkarbeit (kWh, .../5 A) |
Klasse 0,5 S (IEC 62053-22)
Klasse 0,5 (IEC 61557-12) |
| Uhr | Ja |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Abisolierlänge | 8 mm |
| Anschlussart | Schraubanschluss |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max. | 2,5 mm² |
| Zulassung / Zertifikat / Konformitätsdokument | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_246620) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245591) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760051005) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760051005) |
| Software |
[EM configuration tools](https://mdcop.weidmueller.com/mediadelivery/asset/900_224560)
[MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_246625) |
| Anwenderdokumentation |
[Manual EM220 English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224563)
[Manual EM configuration tools Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_224564) [Manual EM configuration tools English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224565) [Manual EM220 Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_306013) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| Zulassungen |  |
| ROHS | Konform |
