Eigenschaften
| Best.-Nr. | 2602580000 |

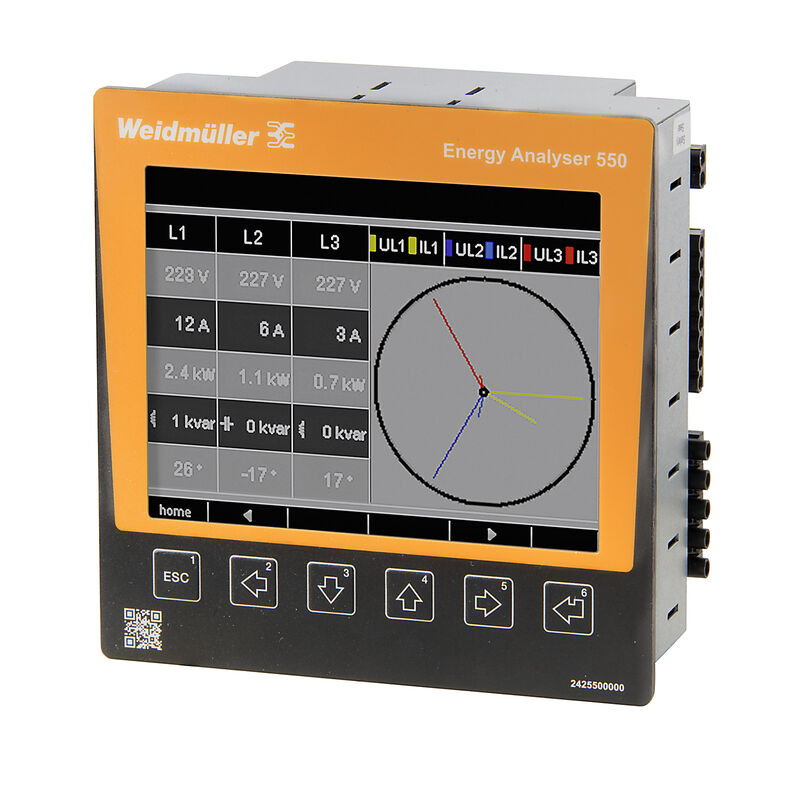

| Art | ENERGY ANALYSER 550-24 |
| GTIN (EAN) | 4050118655841 |
| VPE | 1 Stück |

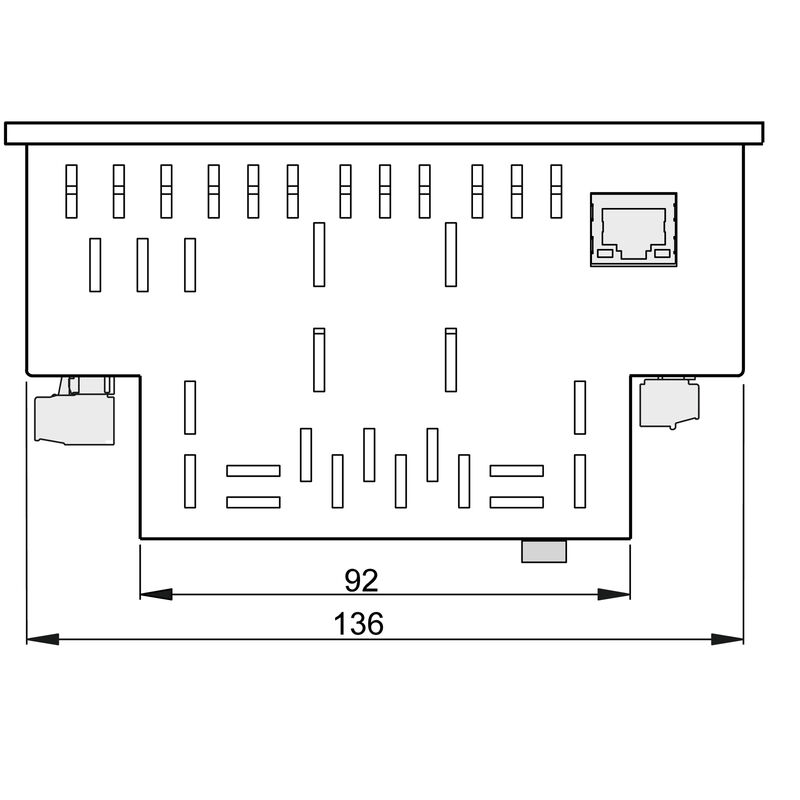

| Tiefe | 81 mm |
| Tiefe (inch) | 3,189 inch |
| Höhe | 144 mm |
| Höhe (inch) | 5,669 inch |
| Breite | 144 mm |
| Breite (inch) | 5,669 inch |
| Nettogewicht | 1.080 g |
| Lagertemperatur | -25 °C...70 °C |
| Betriebstemperatur | -10 °C...55 °C |
| Feuchtigkeit | 5...95 % keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Differenzstrommessung | Ja |
| Gehäusebasismaterial | Kunststoff |
| max. Strom | 5000 A |
| Messgenauigkeit bei Strom | 0,2 % |
| Nennstrom | 1 / 5 A |
| Oberschwingung je Ordnung / Strom | 1.-63. |
| Strommesskanäle | 4 + 2 |
| Verzerrungsfaktor THD-I in % | Ja |
| Dreileitersystem | Ja |
| Messbereich, Spannung L-L, AC | 720 V |
| Messbereich, Spannung L-N, AC | 417 V |
| Messgenauigkeit bei Spannung | 0,1 % |
| Netzform |
3 phase 4 wire (L1 + L2 + L3 + N)
3 phase 3 wire (L1 + L2 + L3) |
| Oberschwingung je Ordnung / Spannung | 1.-63. |
| Quadranten | 4 |
| Verzerrungsfaktor THD-U in % | Ja |
| Vierleitersystem | Ja |
| Schnittstelle |
RS485: 9,6 – 921,6 kbps
Profibus DP Ethernet Webserver / E-Mail |
| Protokoll |
Modbus RTU
Modbus-Gateway Modbus TCP/IP, Modbus RTU over Ethernet, SNMP Profibus DP V0 BACnet (optional) |
| Anzahl Digitale Eingänge | 2 |
| Anzahl Digitale Ausgänge | 2 |
| Anzahl Impulsausgänge | 2 |
| Temperatureingang | Ja |
| Speicher Minimal- und Maximalwerte | Ja |
| Speichergröße | 256 MB |
| Anzahl Speicherwerte | 10.000 k |
| Update Intervall Register | 200 ms |
| Speicheraufzeichnung Intervall min. | 1 s |
| Software | ecoExplorer go® |
| Integrierte Logik | Ja |
| Anzeige Überwachung (Monitor) | LCD |
| Ausführung | Leistungsmessung/-anzeige für 1-, 3- Phasennetz |
| max. Strom | 5000 A |
| Montageart | Montage an der Frontblende |
| Nennstrom | 1 / 5 A |
| Schutzart |
IP40
IP20 |
| Normen |
DIN EN 61326-1
DIN EN 61000-4-2 DIN EN 61000-4-8 DIN EN 61000-4-3 DIN EN 61000-4-4 DIN EN 61000-4-5 DIN EN 61000-4-6 EN61000-4-11 EN 55011 IEC 61010-1 IEC 61010-2-030 |
| Messbereich, Spannung L-N, AC | 417 V |
| Messbereich, Spannung L-L, AC | 720 V |
| Überspannungskategorie | 600 V CAT III |
| Versorgungsspannung |
48…110 V AC
24…150 V DC |
| Dreileitersystem | Ja |
| Vierleitersystem | Ja |
| Quadranten | 4 |
| Abtastfrequenz 50 / 60 Hz | 20 kHz |
| Lückenlose Messung | Ja |
| Messergebnisse pro Sekunde | 5 ms |
| Effektivwert aus Periode (50/60 Hz) | 10 / 12 |
| Differenzstrommessung | Ja |
| Strommesskanäle | 4 + 2 |
| Messgenauigkeit bei Spannung | 0,1 % |
| Messgenauigkeit bei Strom | 0,2 % |
| Messgenauigkeit bei Wirkarbeit (kWh, .../5 A) | Klasse 0,2S |
| Betriebsstundenzähler | Ja |
| Wochenschaltuhr | Ja |
| Uhr | Ja |
| Bimetallfunktion | Ja |
| Oberschwingung je Ordnung / Spannung | 1.-63. |
| Oberschwingung je Ordnung / Strom | 1.-63. |
| Verzerrungsfaktor THD-U in % | Ja |
| Verzerrungsfaktor THD-I in % | Ja |
| Unsymmetrie | Ja |
| Mit- / Gegen- / Nullsystem | Ja |
| Kurzzeitunterbrechungen | Ja |
| Stör- / Ereignisschreiberfunktion | Ja |
| Überspannungskategorie | 600 V CAT III |
| Zulassung / Zertifikat / Konformitätsdokument | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_239747) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_312123) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2602580000) |
| Software |
[Device description -- GSD DATA](https://mdcop.weidmueller.com/mediadelivery/asset/900_38557)
[Device description -- MODBUS adress list](https://mdcop.weidmueller.com/mediadelivery/asset/900_38572) [Win64 - ecoExplorer go](https://mdcop.weidmueller.com/mediadelivery/asset/900_53465) |
| Anwenderdokumentation |
[Quick Guide German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_38806)
[Manual Energy Meter 550 German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_39952) [Manual ECOEXPLORER GO English](https://mdcop.weidmueller.com/mediadelivery/asset/900_56224) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| Zulassungen |  |
| ROHS | Konform |
