Art.-Nr. 7760054246
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 25
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Ausfallwahrscheinlichkeit Umweltanforderungen Eingang Ausgang Ausgang (Digital) Allgemeine Angaben Isolationskoordination Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Best.-Nr.
7760054246
Art
EPAK-CMR-1PH-5-24V
GTIN (EAN)
6944169733789
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
89  mm
Tiefe (inch)
3,504  inch
Höhe
100  mm
Höhe (inch)
3,937  inch
Breite
17,5  mm
Breite (inch)
0,689  inch
Länge
100  mm
Länge (inch)
3,937  inch
Nettogewicht
80  g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Betriebstemperatur
-20 °C...60 °C
Feuchtigkeit bei Betriebstemperatur
0...95 % (keine Betauung)

Ausfallwahrscheinlichkeit

SIL gemäß IEC 61508
Keine

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6a722fc5-2d22-41b4-9544-5b95e45a4b77

Eingang

Eingangsfrequenz
40…60 Hz
Eingangssignal
AC (Sinus)
DC
Eingangsstrom
0.1…1A AC/DC
0.5…5A AC/DC

Ausgang

Anzahl der Ausgänge
1

Ausgang (Digital)

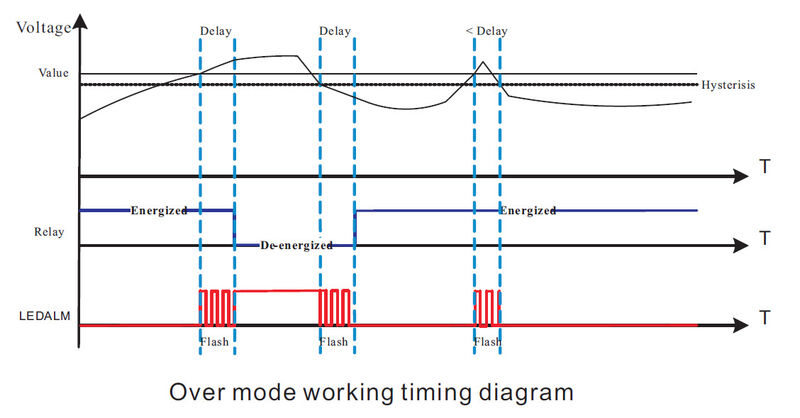

Alarmfunktion
Überstrom
Unterstrom
Alarmbreich: 10%…100% ∗IN
Hysterese: 5 %∗IN (fest)
Alarmverzögerung: 0...10 s
Anzahl Digitale Ausgänge
1
Dauerstrom
3 A
Schaltspannung AC, max.
250  V
Schaltspannung DC, max.
30  V
Typ
Relais, 1 Wechsler

Allgemeine Angaben

Einsatzhöhe
≤ 2000 m
Genauigkeit
5 %*IN
Konfiguration
DIP-Schalter und Potentiometer
Leistungsaufnahme
<60 mA @24 VDC
Nennleistungsaufnahme
1,5  VA
Schutzart
IP20
Sprungantwortzeit
< 220 ms (10…90 %)
Temperaturkoeffizient
≤ 250 ppm/K
± 250 ppm/K
350 ppm/K
Versorgungsspannung
18…30 VDC
Wiederholgenauigkeit
2 %∗IN

Isolationskoordination

Bemessungsspannung
300 V ACrms
EMV-Normen
IEC 61000-6 /-2
IEC 61000-6-4
Galvanische Trennung
zwischen Eingang ⁄ Ausgang ⁄ Versorgung ⁄ Relais
Isolationsspannung
2,2 kVAC, 1 min, 50 Hz
Stehstoßspannung
4 kV (1,2/50 µs)
Verschmutzungsgrad
2
Überspannungskategorie
II

Anschlussdaten

Anschlussart
Schraubanschluss
Anzugsdrehmoment, min.
0,4  Nm
Anzugsdrehmoment, max.
0,6  Nm
Klemmbereich, Bemessungsanschluss
2  mm²
Klemmbereich, min.
0,5  mm²
Klemmbereich, max.
2  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt AWG, max.
AWG 14

Klassifikationen

ETIM 6.0
EC002654
ETIM 7.0
EC002654
ETIM 8.0
EC002654
ETIM 9.0
EC002654
ETIM 10.0
EC002654
ECLASS 9.0
27-21-01-22
ECLASS 9.1
27-21-01-22
ECLASS 10.0
27-21-01-22
ECLASS 11.0
27-21-01-22
ECLASS 12.0
27-21-01-22
ECLASS 13.0
27-21-01-22
ECLASS 14.0
27-21-01-22
ECLASS 15.0
27-21-01-22
