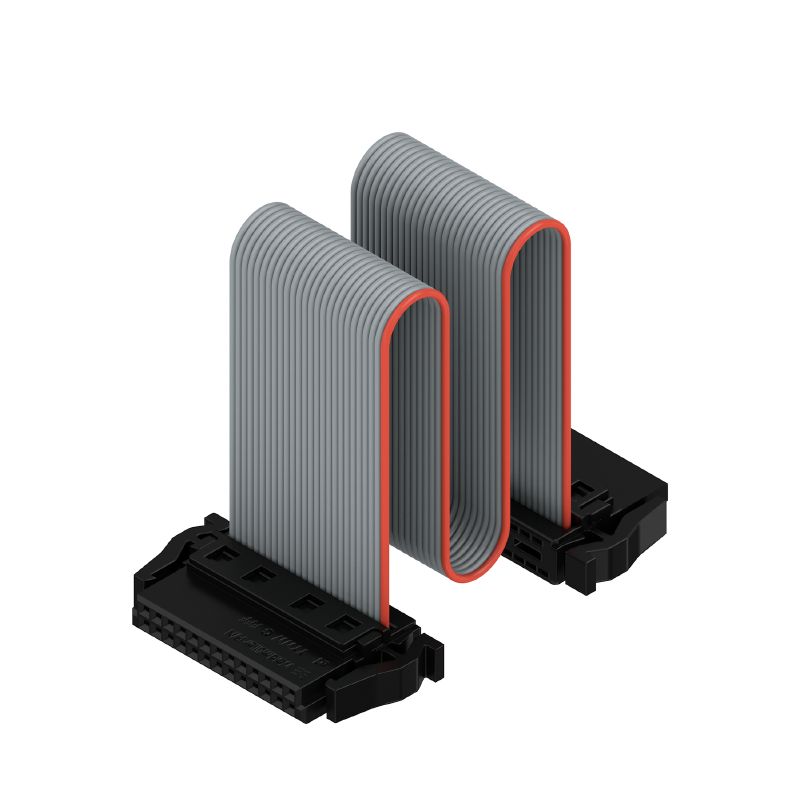

FC20 PN/26A S1 B BX
Product image
FC20 PN/26A S1 B BX
Product image
FC20 PN/26A S1 B BX
FC20 PN/26A S1 B BX
FC20 PN/26A S1 B BX

FC20 PN/26A S1 B BX

Dette produkt er snart ikke længere tilgængeligt.

Sidste ordre dato: /Date(1798671600000)/

Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 26, skrzynia

Produkt ID 2827070000
Download datablad Engineering-support Produktdownloads
Anvendte produkter 27
Approvals Ogólne dane zamówieniowe Dimensions and weights Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Material data Conductors suitable for connection Dane znamionowe wg IEC Opakowanie Важное примечание Classifications

Approvals

ROHS
Conform

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 26, skrzynia
Order No.
2827070000
Type
FC20 PN/26A S1 B BX
GTIN (EAN)
4064675363675
Qty.
10 ks
Product data
IEC: / 1.9 A
UL:
Packaging
Box

Dimensions and weights

Length
12,2 mm
Length (inches)
0,48 inch
Peso netto
8,7 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Parametry systemu

Product family
Sygnał OMNIMATE - płytka do płytki
Type of connection
IDC-anslutning
Wire connection method
IDC terminal
Cable length
200 mm
Pitch in mm (P)
1,27 mm
Pitch in inches (P)
0,05 "
Vezeték kimeneti irány
90°/270°
Numero di poli
26
Number of rows
2
Numero di serie di poli
2
Protection degree
IP20
볼륨 저항
<25 mΩ
Plugging cycles
500
Plugging force/pole, max.
0,6 N
Pulling force/pole, max.
0,6 N

Material data

Insulating material
LCP
Szín
серый
Tableau des couleurs (similaire)
RAL 7035
Resistencia del aislamiento
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact base material
Copper alloy
Contact material
Cu-alloy
접점 표면
Ni/Au
Layer structure of plug contact
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-20 °C
Operating temperature, max.
105 °C

Conductors suitable for connection

Wire connection cross section AWG, min.
AWG 30/1, 30/7
Wire connection cross section AWG, max.
AWG 30/1, 30/7

Dane znamionowe wg IEC

Rated current, min. number of poles (Tu=20°C)
1,9 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
1,65 A
Clearance, min.
0,4 mm
Distancia de fuga, mín.
0,4 mm

Opakowanie

Packaging
skrzynia
VPE length
244 mm
VPE width
104 mm
VPE height
40 mm

Важное примечание

IPC conformity
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
