Eigenschaften

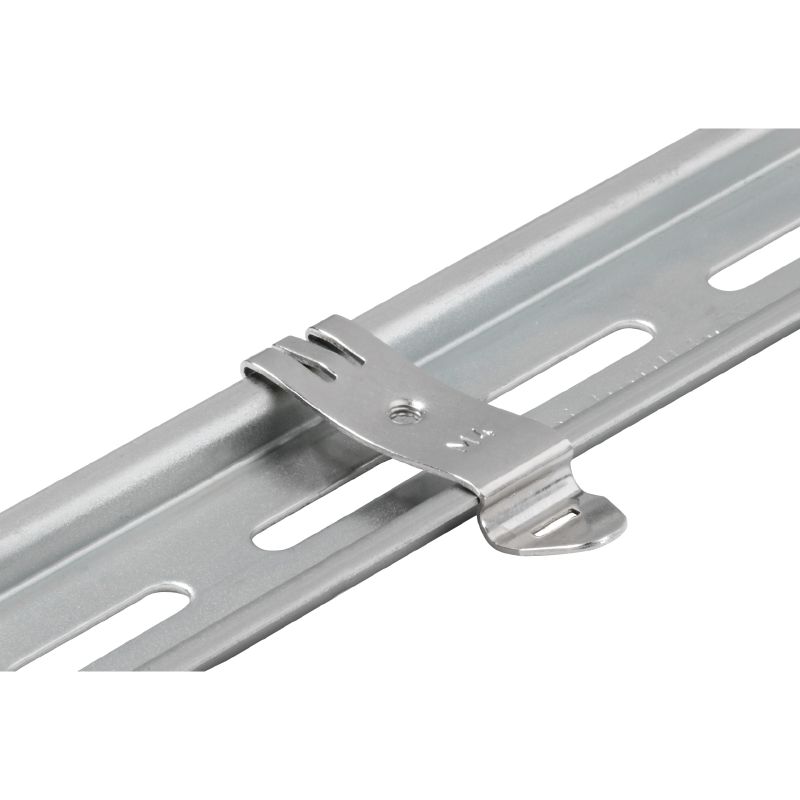

Ausführung | Montagefuß auf Tragschiene, TS 35, M 4 |
Best.-Nr. | 0687900000 |
Typ | FM 4/TS35 |
GTIN (EAN) | 4008190086459 |
VPE | 40 Stück |

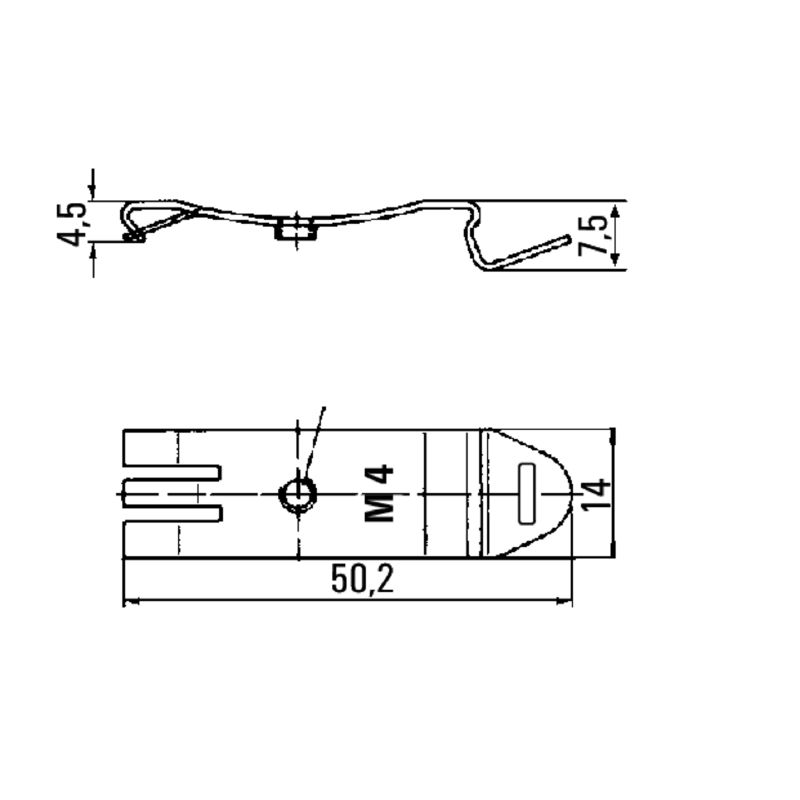

Tiefe | 7 mm |
Tiefe (inch) | 0,276 inch |
Höhe | 50,2 mm |
Höhe (inch) | 1,976 inch |
Breite | 14 mm |
Breite (inch) | 0,551 inch |
Nettogewicht | 4,708 g |
Werkstoff | Stahl, blank |
Oberfläche | vernickelt |
Farbe | silber |
Ausführung | für Tragschienen |
Tragschiene | TS 35 |

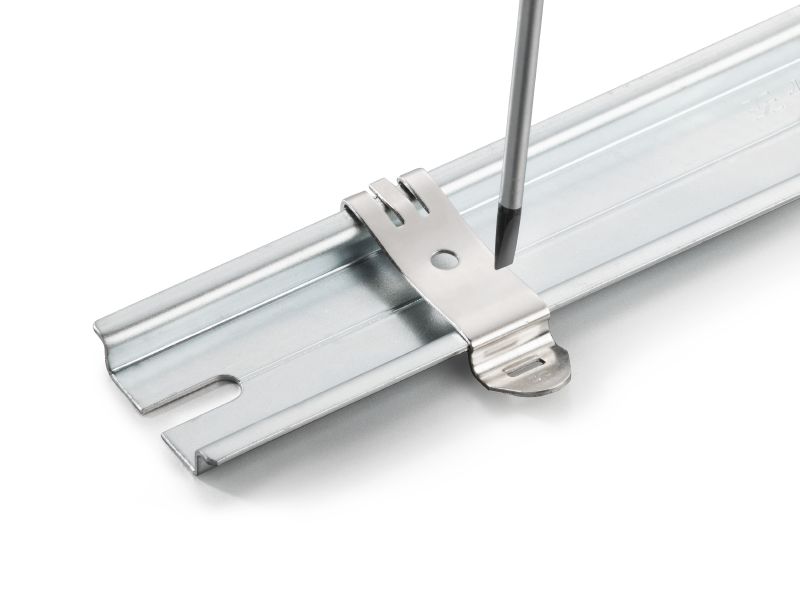

Befestigungsart | gerastet |
explosionsgeprüfte Ausführung | Nein |
Gewinde (innen) | M 4 |
Raster in mm (P) | 14 mm |
Oberfläche | vernickelt |
Tragschiene | TS 35 |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49021) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0687900000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0687900000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=0687900000&norm=0) |
Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002625 |
ETIM 7.0 | EC002625 |
ETIM 8.0 | EC002625 |
ETIM 9.0 | EC002625 |
ECLASS 9.0 | 27-18-28-07 |
ECLASS 9.1 | 23-15-90-90 |
ECLASS 10.0 | 27-18-28-07 |
ECLASS 11.0 | 27-18-28-07 |
ECLASS 12.0 | 27-18-28-07 |
ECLASS 13.0 | 27-18-28-07 |
ROHS | Konform |
