Eigenschaften

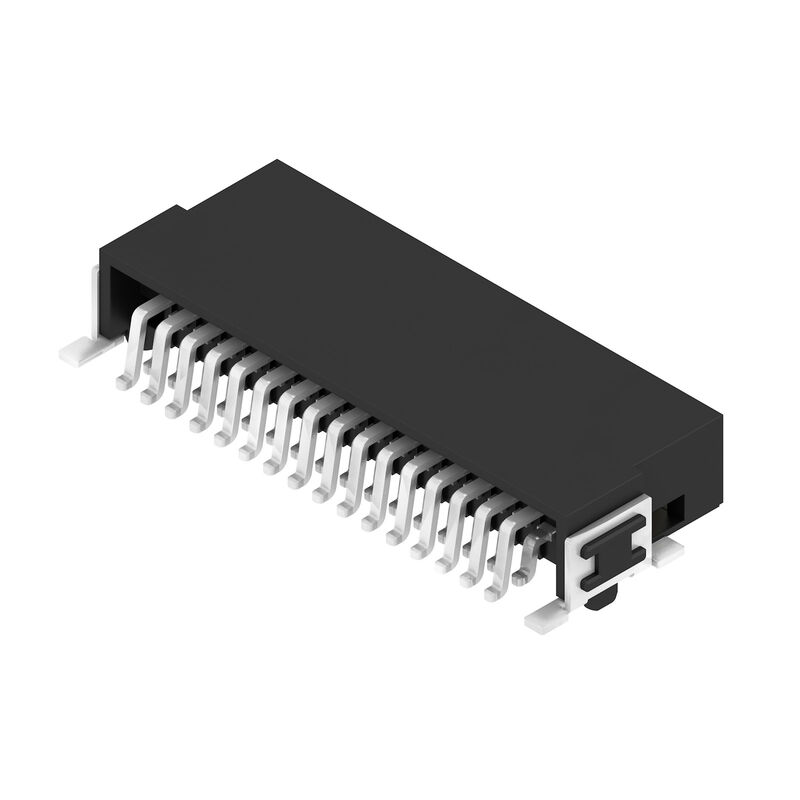

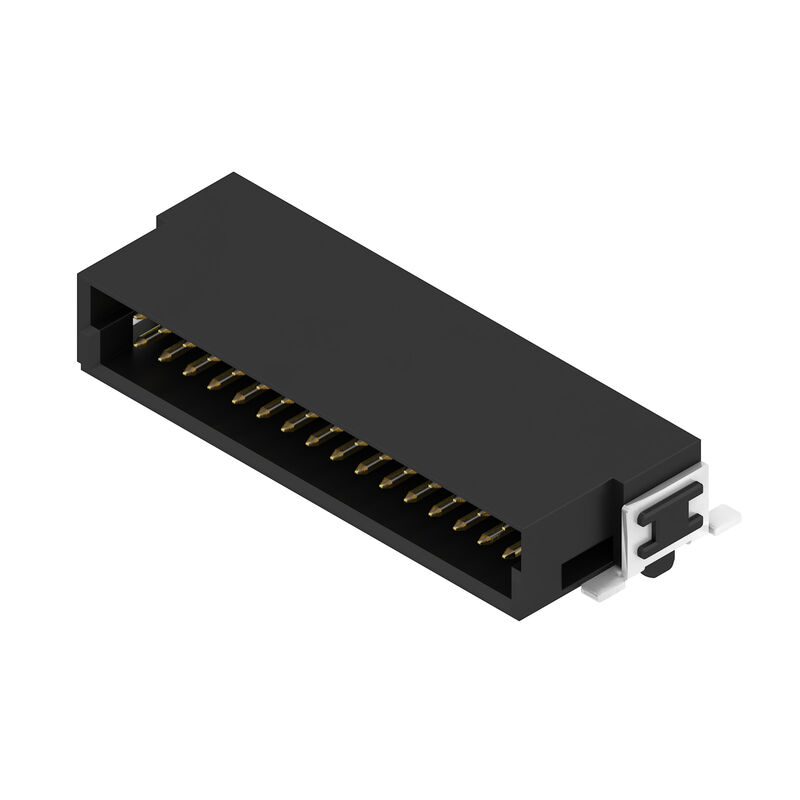

| Ausfuehrung | Leiterplattensteckverbinder, Stiftleiste, SMD-Lötanschluss, Raster in mm (P): 1.27 mm, Polzahl: 32, 90°, Tape |
| Best.-Nr. | 2747200000 |
| Art | FMH S1/32H F1 B RL |
| GTIN (EAN) | 4064675001041 |
| VPE | 560 Stück |
| Produkt-Kennzahlen |
IEC: / 2.8 A UL: 150 V |
| Verpackung | Tape |
| Tiefe | 10,6 mm |
| Tiefe (inch) | 0,417 inch |
| Höhe | 4,25 mm |
| Höhe (inch) | 0,167 inch |
| Breite | 25,4 mm |
| Breite (inch) | 1 inch |
| Nettogewicht | 3,714 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilie | OMNIMATE Signal – Board-to-Board |
| Anschlussart | Platinenanschluss |
| Montage auf der Leiterplatte | SMD-Lötanschluss |
| Raster in mm (P) | 1,27 mm |
| Raster in Zoll (P) | 0,05 " |
| Abgangswinkel | 90° |
| Polzahl | 32 |
| Anzahl Lötstifte pro Pol | 1 |
| Koplanarität | 0,1 mm |
| Anzahl Reihen | 1 |
| Polreihenzahl | 2 |
| Schutzart | IP20 |
| Durchgangswiderstand | <25 mΩ |
| Steckzyklen | 500 |
| Steckkraft/Pol, max. | 0,6 N |
| Ziehkraft/Pol, max. | 0,6 N |
| Isolierstoff | LCP |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | IIIa |
| Isolationswiderstand | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktbasismaterial | Kupferlegierung |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | Gold über Nickel |
| Schichtaufbau - Steckkontakt | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -55 °C |
| Betriebstemperatur, max. | 125 °C |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 2,8 A |
| Kriechstrecke, min. | 0,4 mm |
| Luftstrecke, min. | 0,4 mm |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Bemessungsspannung (UL 1977) (veraltet) | 150 V |
| Verpackung | Tape |
| VPE Länge | 350 mm |
| VPE Breite | 345 mm |
| VPE Höhe | 135 mm |
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224289) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747200000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
Ist Gegenstück von
-
Art.-Nr.:2747470000VPE:560 Stück
Leiterplattensteckverbinder, Buchsenleiste, SMD-Lötanschluss, Raster in mm (P): 1.27 mm, Polzahl: 32, 90°, Tape
-
Art.-Nr.:2747560000VPE:100 Stück
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 32, Tray (Handbestückung)
-
Art.-Nr.:2747380000VPE:280 Stück
Leiterplattensteckverbinder, Buchsenleiste, SMD-Lötanschluss, Raster in mm (P): 1.27 mm, Polzahl: 32, 180°, Tape
-
Art.-Nr.:2747290000VPE:280 Stück
Leiterplattensteckverbinder, Buchsenleiste, SMD-Lötanschluss, Raster in mm (P): 1.27 mm, Polzahl: 32, 180°, Tape
