Eigenschaften

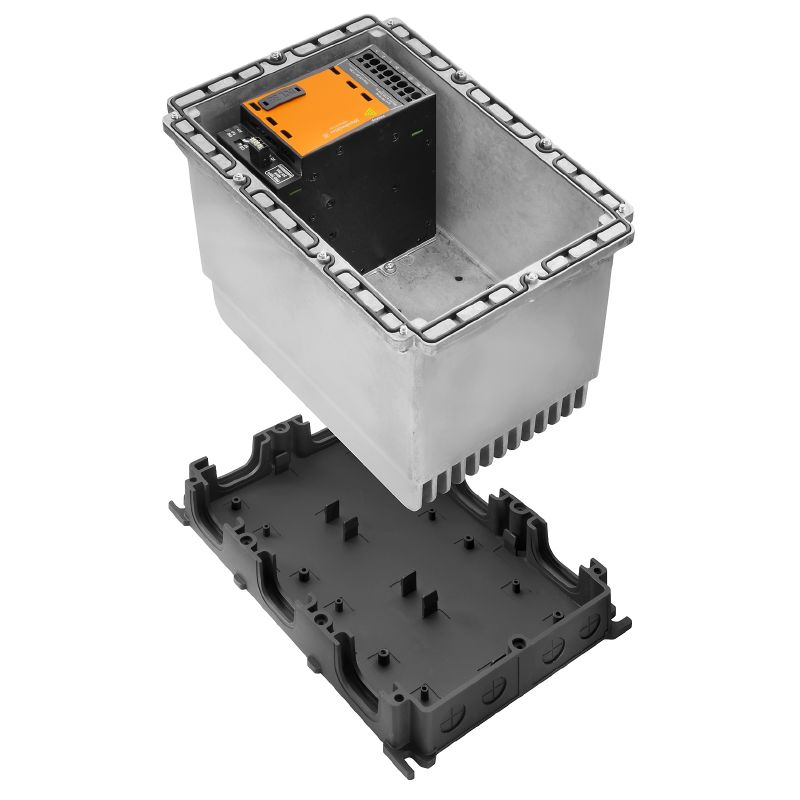

| Ausfuehrung | FieldPower® Schaltnetzgerät, IP65, in geschlossenem Zustand, in vollständigem Zustand, 10 A, 48 V, DC, PUSH IN |
| Best.-Nr. | 2887630000 |
| Art | FP PRO TOP3 48/10 3M |
| GTIN (EAN) | 4064675859888 |
| VPE | 1 Stück |
| Tiefe | 220 mm |
| Tiefe (inch) | 8,661 inch |
| Höhe | 196 mm |
| Höhe (inch) | 7,717 inch |
| Breite | 196 mm |
| Breite (inch) | 7,717 inch |
| Nettogewicht | 5.192 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -25 °C...45 °C |
| Einsatztemperaturbereich | -25 °C ... +50 °C (regard derating) Start up ≥ -40 °C |
| Feuchtigkeit | 35…85 %, keine Betauung und kein Frost |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 7645f3b1-6db9-495d-9e21-ab1d894aff05 |
| Anschlusstechnik | IDC-Anschluss |
| Eingangssicherung (intern) | Nein |
| Eingangsspannungsbereich AC | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| Eingangsspannungsbereich DC | 450...800 V DC (max. 500 V DC nach UL508) |
| Einschaltstrom | max. 10 A |
| Empfohlene Vorsicherung | 3 - 5 A, Char C |
| Frequenzbereich AC | 45…65 Hz |
| Leiteranschlusstechnik | PUSH IN |
| Stromaufnahme AC | 1,5 A @ 400 V DC / 2 A @ 320 V AC |
| Überspannungsschutz | Varistor |
| Ausgangsleistung | 480 W |
| Ausgangsspannung | 48 V |
| Ausgangsspannung, Bemerkung | (einstellbar über Poti) |
| Ausgangsspannung, max. | 56 V |
| Ausgangsspannung, min. | 45 V |
| Ausgangsspannungsart | DC |
| Ausgangsstrom | 10 A |
| Auslösecharakteristik | siehe Kennlinie |
| Einschaltverzögerung | 1 s |
| Einstellbarer Bemessungsstrom | Nein |
| Leiteranschlusstechnik | PUSH IN |
| Nennausgangsspannung | 48 V DC ± 1 % |
| Nennausgangsstrom @ UNenn | 10 A @ 60 °C |
| Überspannungsschutz | Varistor |
| Einbauhinweis | Deckelschrauben enthalten |
| Feuchtigkeit | 35…85 %, keine Betauung und kein Frost |
| Kurzschlussschutz |
Ja
intern |
| Schutzart |
IP65
in geschlossenem Zustand in vollständigem Zustand |
| Überspannungskategorie |
III
II |
| Überspannungskategorie |
III
II |
| Anschlusstechnik | IDC-Anschluss |
| Eingangsspannungsbereich AC | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| Eingangsspannungsbereich DC | 450...800 V DC (max. 500 V DC nach UL508) |
| Empfohlene Vorsicherung | 3 - 5 A, Char C |
| Frequenzbereich AC | 45…65 Hz |
| Stromaufnahme AC | 1,5 A @ 400 V DC / 2 A @ 320 V AC |
| Überspannungsschutz | Varistor |
| Einschaltstrom | max. 10 A |
| Eingangssicherung (intern) | Nein |
| Ausgangsleistung | 480 W |
| Ausgangsspannung | 48 V |
| Ausgangsspannung, Bemerkung | (einstellbar über Poti) |
| Ausgangsspannung, max. | 56 V |
| Ausgangsspannung, min. | 45 V |
| Ausgangsspannungsart | DC |
| Ausgangsstrom | 10 A |
| Auslösecharakteristik | siehe Kennlinie |
| Einschaltverzögerung | 1 s |
| Einstellbarer Bemessungsstrom | Nein |
| Nennausgangsspannung | 48 V DC ± 1 % |
| Nennausgangsstrom @ UNenn | 10 A @ 60 °C |
| Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's Declaration FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_263979) |
| Anwenderdokumentation | [Manual FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_225321) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-90-02 |
| ECLASS 14.0 | 27-04-07-01 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:4329610000VPE:10 Stück
Field Power® Dichtung, Klappbare Dichtung, IP65 mit zugehörigem Gehäuse, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:1114530000VPE:10 Stück
Field Power® Dichtung, Dichtung, IP54, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:2443760000VPE:10 Stück
Field Power® Dichtung, Geschlitzter Dichtungseinsatz, IP54, in Verbindung mit RKDG D17 PT6, mit zugehörigem Gehäuse, TPE-V
-
Art.-Nr.:1069060000VPE:10 Stück
Field Power® Dichtung, Dichtung, IP54, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:4324010000VPE:10 Stück
Field Power® Dichtung, Klappbare Dichtung, IP65 mit zugehörigem Gehäuse, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:2443800000VPE:10 Stück
Field Power® Dichtung, Geschlitzter Dichtungseinsatz, IP54, in Verbindung mit RKDG D17 PT6, mit zugehörigem Gehäuse, TPE-V
-
Art.-Nr.:4323230000VPE:10 Stück
Field Power® Dichtung, Klappbare Dichtung, IP65 mit zugehörigem Gehäuse, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:2545540000VPE:1 Stück
Field Power® Dichtung, Dichtung mit Anschlussgewinde, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:2491870000VPE:10 Stück
Field Power® Dichtung, Dichtung, IP54, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:4323240000VPE:10 Stück
Field Power® Dichtung, Blinddichtung, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:4323210000VPE:10 Stück
Field Power® Dichtung, Klappbare Dichtung, IP65 mit zugehörigem Gehäuse, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:2545550000VPE:1 Stück
Field Power® Dichtung, Dichtung mit Anschlussgewinde, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:4323220000VPE:10 Stück
Field Power® Dichtung, Klappbare Dichtung, IP65 mit zugehörigem Gehäuse, IP65, mit zugehörigem Gehäuse, EPDM
-
Art.-Nr.:1126840000VPE:1 Stück
FieldPower® Kontakteinheit, DC, IP20, Schneidklemmanschluss IDC, PUSH IN, Polzahl : 5
-
Art.-Nr.:2633450000VPE:5 Stück
Field Power® Tragschiene, Stahl, verzinkt, 142 mm, für Unterteil
-
Art.-Nr.:1170690000VPE:10 Stück
Field Power® Tragschiene, Stahl, verzinkt, 54 mm, für Unterteil
-
Art.-Nr.:2633460000VPE:5 Stück
Field Power® Tragschiene, Stahl, verzinkt, 230 mm, für Unterteil
-
-
Art.-Nr.:1961770000VPE:1 Stück
Field Power® Steckverbinder, Sicherung, IP20, Polyamid, PUSH IN,Polzahl : 5
-
Art.-Nr.:1252210000VPE:1 Stück
Field Power® Steckverbinder, Sicherung, IP20, Polyamid, PUSH IN,Polzahl : 5
-
Art.-Nr.:2633750000VPE:5 Stück
Field Power® Tragschiene, Stahl, verzinkt, 110 mm, für Aluminiumdeckel
-
Art.-Nr.:2633730000VPE:5 Stück
Field Power® Tragschiene, Stahl, verzinkt, 80 mm, für Aluminiumdeckel
-
Art.-Nr.:2633780000VPE:5 Stück
Field Power® Tragschiene, Stahl, verzinkt, 170 mm, für Aluminiumdeckel
-
Art.-Nr.:2633760000VPE:5 Stück
Field Power® Tragschiene, Stahl, verzinkt, 145 mm, für Aluminiumdeckel
-
Art.-Nr.:8000046634VPE:5 Stück
Field Power® Tragschiene, Stahl, verzinkt, 68 mm, für Aluminiumdeckel
-
Art.-Nr.:1957620000VPE:1 Stück
FieldPower® Kontakteinheit, AC, IP20, Schneidklemmanschluss IDC, PUSH IN, Polzahl : 5
-
Art.-Nr.:1772460000VPE:100 Stück
SKMU PA (Kunststoffgegenmutter), Gegenmutter, M 20, 6 mm, Polyamid 6 (PA6 - GF30)
-
Art.-Nr.:1009990000VPE:10 Stück
Field Power® Steckverbinder, DC, IP20, Polyamid, PUSH IN, Polzahl : 2 x 5
-
Art.-Nr.:1952120000VPE:10 Stück
Field Power® Steckverbinder, AC 3-phasig, IP20, Polyamid, PUSH IN, Polzahl : 5
-
Art.-Nr.:1952130000VPE:10 Stück
Field Power® Steckverbinder, AC 3-phasig, IP20, Polyamid, PUSH IN, Polzahl : 2 x 5
-
Art.-Nr.:1131730000VPE:10 Stück
Field Power® Steckverbinder, DC, IP20, Polyamid, PUSH IN, Polzahl : 5
-
Art.-Nr.:1772300000VPE:50 Stück
VG K (Standard Kunststoff Kabelverschraubung), Kabelverschraubung, gerade, M 20, 10 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Art.-Nr.:2811470000VPE:50 Stück
VG K (Standard Kunststoff Kabelverschraubung), Kabelverschraubung, gerade, M 20, 10 mm, OD min. 10 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Art.-Nr.:1532210000VPE:1 Stück
Adapter, Field Power® Dichtung, HQ-Adapter, IP65, mit zugehörigem Gehäuse, Polycarbonat, glasfaserverstärkt, Verriegelbar: Ja
-
Art.-Nr.:1532200000VPE:1 Stück
Adapter, Field Power® Dichtung, HQ-Adapter, IP65, mit zugehörigem Gehäuse, Polycarbonat, glasfaserverstärkt, Verriegelbar: Nein
-
