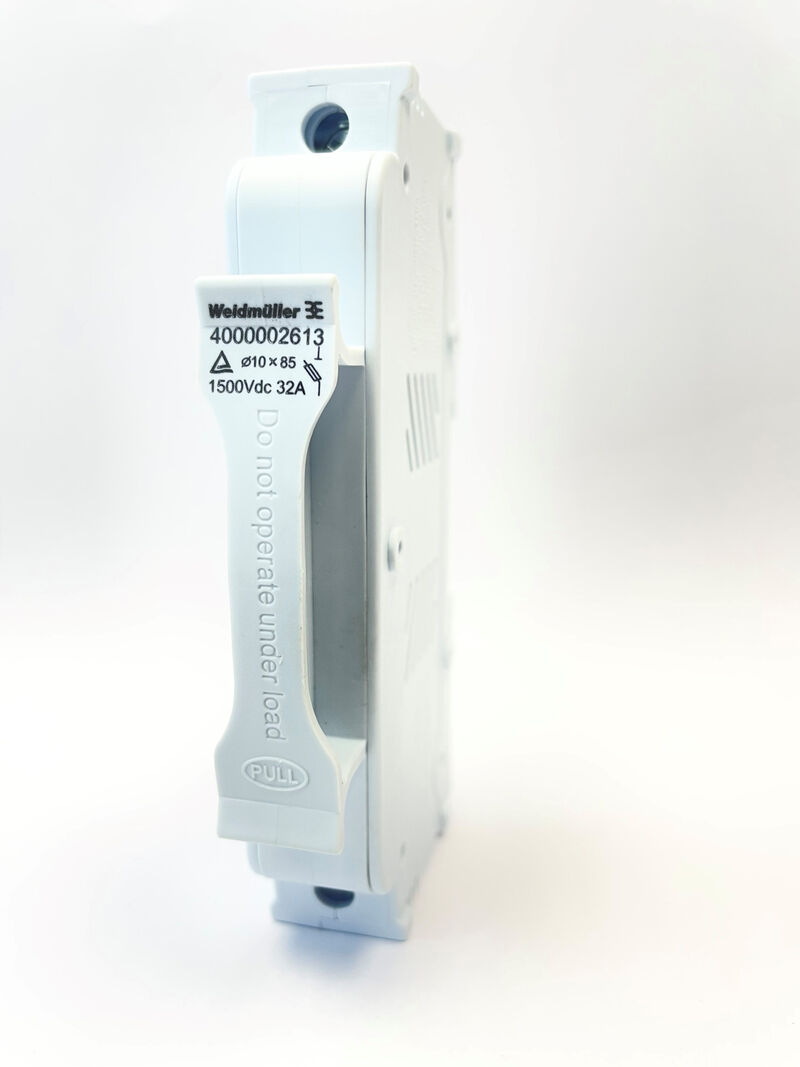

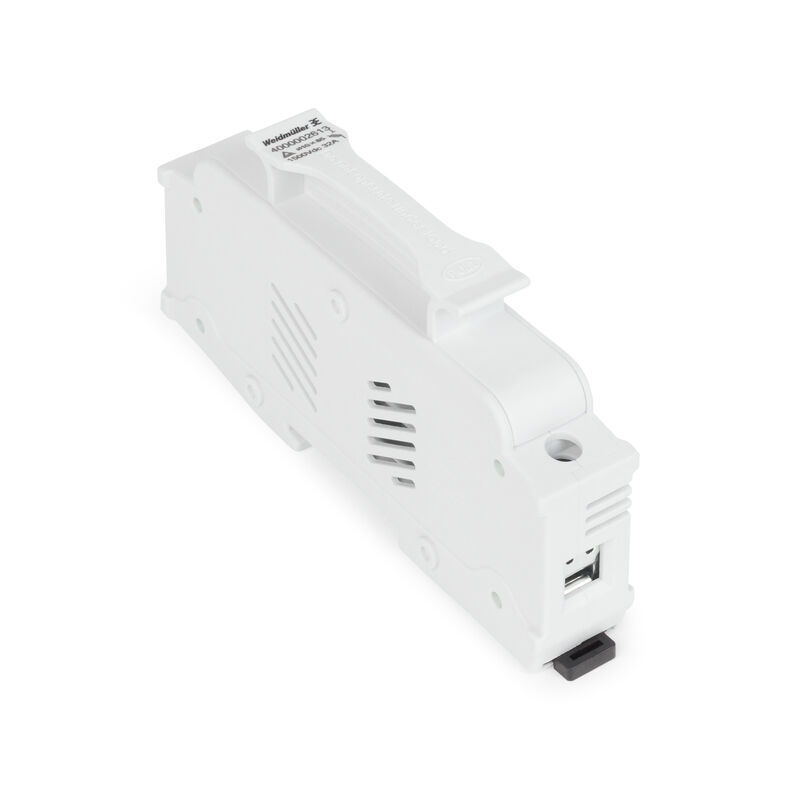

FUSEHOLDER WSFH 10X85 1K5V
FUSEHOLDER WSFH 10X85 1K5V

FUSEHOLDER WSFH 10X85 1K5V

Fotovoltaico, Portafusibile, 1500 V, 10x85

Cikkszám 4000002613
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 1
Tanúsítványok Dati generali per l’ordinazione Dimensiones y pesos Hőmérsékletek Conformità ambientale del prodotto Fuse holder connection Fuse holder technical data Besorolások

Tanúsítványok

ROHS
Megfelel

Dati generali per l’ordinazione

Változat
Fotovoltaico, Portafusibile, 1500 V, 10x85
Rendelési szám
4000002613
Típus
FUSEHOLDER WSFH 10X85 1K5V
GTIN (EAN)
8430243419512
Qty.
10 Darab

Dimensiones y pesos

Mélység
67 mm
Profondità (pollici)
2,638 inch
Magasság
125 mm
Magasság (coll)
4,921 inch
Szélesség
22,2 mm
Szélesség (coll)
0,874 inch
Nettó tömeg
10 g

Hőmérsékletek

Üzemi hőmérséklet
-50ºC to +90ºC
Folyamatos üzemi hőmérséklet., min.
-50 °C
Folyamatos üzemi hőmérséklet., max.
90 °C

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Fuse holder connection

Csatlakozások száma
2
Csupaszolási hossz
9,5 mm
Meghúzási nyomaték, max.
2,5 Nm
Meghúzási nyomaték, min.
2 Nm
Csatlakozás típusa
Csavaros csatlakozás
Vezeték anyag
Vörösréz
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 6
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 17
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
1 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
16 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
1 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
16 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
1 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
16 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
1 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
16 mm²

Fuse holder technical data

Olvadóbiztosíték-betét
10 x 85 mm
Szín
Világoskék
Kijelző
LED nélkül
Biztosítéktartó (biztosítékfoglalat)
Csuklós
Max. áram
32 A
Potenciálok száma
1
Power dissapation, max.
6,5 W
Tartósín
TS 35
Névleges lökőfeszültség
6 kV
Túlfeszültség kategória
III
Felszerelés típusa
TS 35

Besorolások

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
