HDC 06B SLU 1M25G N

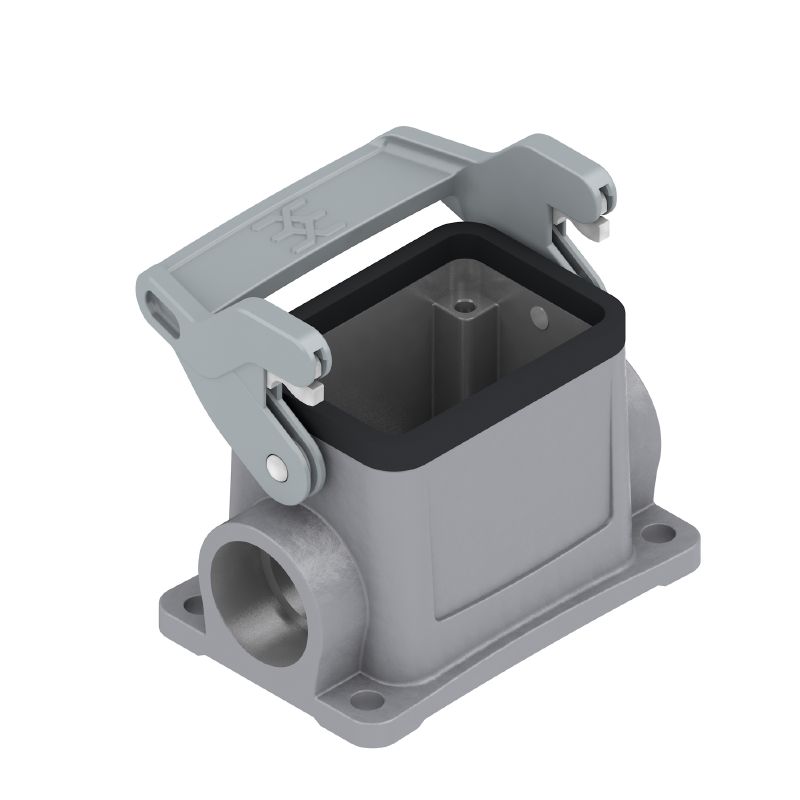

Produktbild

HDC 06B SLU 1M25G N

HDC - Gehäuse, Baugröße: 3, Schutzart: IP65 (im gestecktem Zustand), Sockelgehäuse, Längsbügel am Unterteil, , ohne Deckel, Größe Kabeleingänge: M 25

Art.-Nr. 2560710000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Ist Zubehör von 1 Verwandte Artikel 28
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Abmessungen Allgemeine Daten Ausführung Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
HDC - Gehäuse, Baugröße: 3, Schutzart: IP65 (im gestecktem Zustand), Sockelgehäuse, Längsbügel am Unterteil, , ohne Deckel, Größe Kabeleingänge: M 25
Best.-Nr.
2560710000
Art
HDC 06B SLU 1M25G N
GTIN (EAN)
4050118673272
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
82  mm
Tiefe (inch)
3,228  inch
Höhe
54  mm
Höhe (inch)
2,126  inch
Breite
54,5  mm
Breite (inch)
2,146  inch
Befestigungsmaß Höhe
40  mm
Befestigungsmaß Breite
70  mm
Nettogewicht
223  g

Temperaturen

Grenztemperatur
-40 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%
Chemische Beständigkeit
  • Substanz:
    Aceton
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Bohröl
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Diesel
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Ethylalkohol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Getriebeöl
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Hydrauliköl
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Kühlflüssigkeit
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Petroleumbenzin
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Schweiß
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Superbenzin
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Wasser
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    UV
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Ozon
  • Chemische Beständigkeit:
    Unbeständig

Abmessungen

Höhe Gehäuse B
54  mm
Kabeleingang
mit Gewinde
Lochabstand Länge A2
70  mm

Allgemeine Daten

Anzugsdrehmoment
1,2  Nm
EMV Gehäuse
Nein
Gehäusebasismaterial
Aluminiumdruckguss
Oberfläche
Pulverlack
Schutzart
IP65 (im gestecktem Zustand)

Ausführung

Abdeckung
ohne Deckel
Anzahl Kabeleingang seitlich
1
Anzugsdrehmoment
1,2  Nm
Ausführung Deckel
ohne Deckel
Ausführung Gehäuse
Sockelgehäuse
Ausführung Verschlusssystem
Längsbügel am Unterteil
Baugröße
3
BG
3
Bügelausführung
Längsbügel
Dichtung
NBR
Farbe (RAL)
RAL 7035
Geeignet für ModuPlug®
Nein
Gewinde (innen)
M 25
Größe Kabeleingänge
M 25
Kabeleingang
mit Gewinde
Oberteil/Unterteil/Deckel
Unterteil

Klassifikationen

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E92202
