Eigenschaften

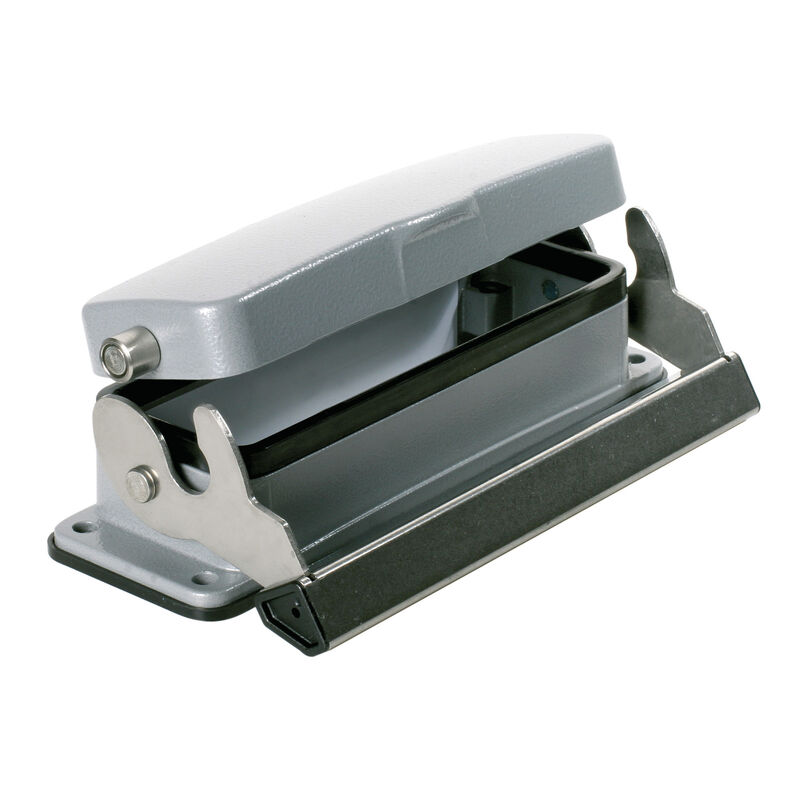

| Ausfuehrung | HDC - Gehäuse, Baugröße: 8, Schutzart: IP65 (im gestecktem Zustand), Anbaugehäuse, Längsbügel am Unterteil, Standard, mit Deckel |
| Best.-Nr. | 1214300000 |
| Art | HDC 24B ADLU |
| GTIN (EAN) | 4008190083090 |
| VPE | 1 Stück |
| Höhe | 47 mm |
| Höhe (inch) | 1,85 inch |
| Breite | 99 mm |
| Breite (inch) | 3,898 inch |
| Befestigungsmaß Höhe | 32 mm |
| Befestigungsmaß Breite | 130 mm |
| Nettogewicht | 251,68 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Chemische Beständigkeit |
|

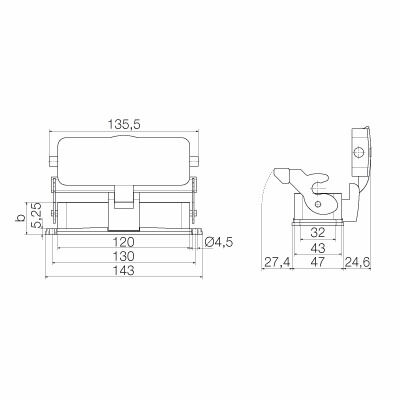

| Breite Gehäuse C | 43 mm |
| Breite Sockel C1 | 47 mm |
| Höhe Gehäuse B | 29 mm |
| Höhe Sockel B1 | 5 mm |
| Lochabstand Länge A2 | 130 mm |
| Länge Gehäuse | 120 mm |
| EMV Gehäuse | Nein |
| Gehäusebasismaterial | Aluminiumdruckguss |
| Hinweis Schutzklasse | Schutzklasse bei verriegeltem Deckel: IP65 |
| Oberfläche | Pulverlack |
| Schutzart | IP65 (im gestecktem Zustand) |
| Werkstoff Verriegelungselement | Edelstahl, rostfrei |
| Abdeckung | mit Deckel |
| Ausführung Deckel | mit Deckel |
| Ausführung Gehäuse | Anbaugehäuse |
| Ausführung Verschlusssystem | Längsbügel am Unterteil |
| Bauform | Standard |
| Baugröße | 8 |
| BG | 8 |
| Bügelausführung | Längsbügel |
| Dichtung | NBR |
| Farbe (RAL) | RAL 7035 |
| Geeignet für ModuPlug® | Ja |
| Oberteil/Unterteil/Deckel | Unterteil |
| Typ | Anbau (Durchführung) |
| Produkthinweis | Bei Montage der Gehäuse ist auf den korrekten Festsitz der Flachdichtung zu achten. |
| Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72727) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1214300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1214300000) |
| Produktänderungsmitteilung |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Technische Dokumentation | [1214300000_HDC_24B_ADLU_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39353) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
