Eigenschaften
| Ausfuehrung | HDC - Gehäuse, Baugröße: 7, Schutzart: IP65 (im gestecktem Zustand), Deckel für Gehäuseunterteile, Querbügel am Unterteil, Standard |
| Best.-Nr. | 1665920000 |
| Art | HDC 32A DODQ 4BO |
| GTIN (EAN) | 4008190422950 |
| VPE | 1 Stück |

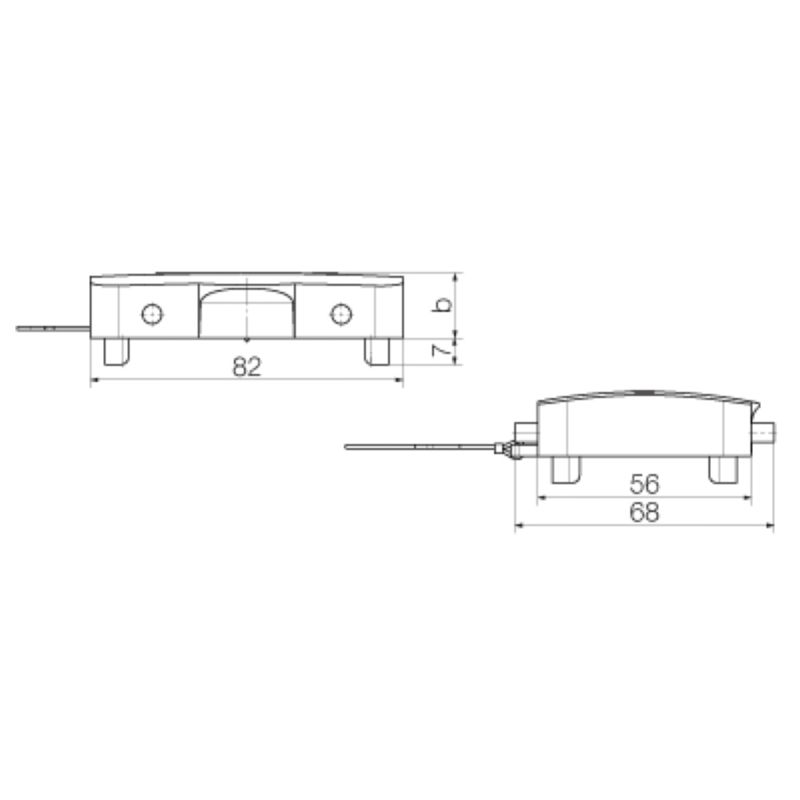

| Tiefe | 82 mm |
| Tiefe (inch) | 3,228 inch |
| Höhe | 17 mm |
| Höhe (inch) | 0,669 inch |
| Breite | 68 mm |
| Breite (inch) | 2,677 inch |
| Nettogewicht | 82 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Chemische Beständigkeit |
|
| Breite Gehäuse C | 56 mm |
| Höhe Gehäuse B | 17 mm |
| Kabeleingang | für Gehäuseunterteile |
| Länge Gehäuse | 82 mm |
| Anzugsdrehmoment | 1,2 Nm |
| EMV Gehäuse | Nein |
| Gehäusebasismaterial | Aluminiumdruckguss |
| Oberfläche | Pulverlack |
| Schutzart | IP65 (im gestecktem Zustand) |
| Werkstoff Verriegelungselement | Edelstahl, rostfrei |
| Anzugsdrehmoment | 1,2 Nm |
| Ausführung Gehäuse | Deckel für Gehäuseunterteile |
| Ausführung Verschlusssystem | Querbügel am Unterteil |
| Bauform | Standard |
| Baugröße | 7 |
| BG | 7 |
| Bügelausführung | Querbügel |
| Farbe (RAL) | RAL 7035 |
| Geeignet für ModuPlug® | Nein |
| Kabeleingang | für Gehäuseunterteile |
| Oberteil/Unterteil/Deckel | Deckel |
| Typ | Deckel |
| Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79562) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1665920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1665920000) |
| Produktänderungsmitteilung |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Technische Dokumentation | [1665920000_HDC_32A_DODQ_4BO_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39081) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
