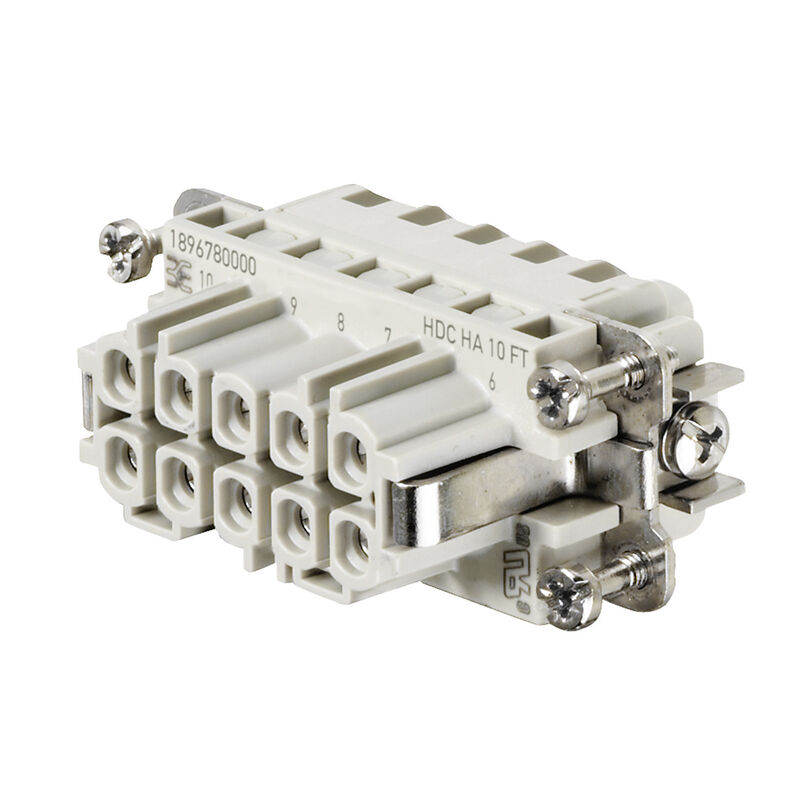

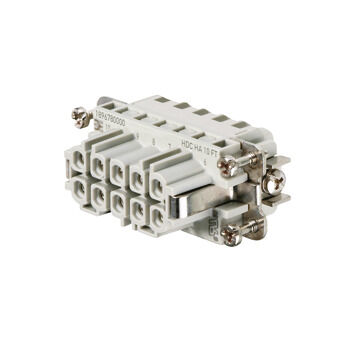

HDC HA 10 FT

HDC - Einsatz, Buchse, 250 V, 16 A, Polzahl: 10, Zugfederanschluss, Baugröße: 2

Art.-Nr. 1896780000

Ausfuehrung	HDC - Einsatz, Buchse, 250 V, 16 A, Polzahl: 10, Zugfederanschluss, Baugröße: 2
Best.-Nr.	1896780000
Art	HDC HA 10 FT
GTIN (EAN)	4032248592388
VPE	1 Stück

Grenztemperatur

-40 °C ... 125 °C

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	b67daa31-7dca-434d-8290-da7fb52f83a2
Chemische Beständigkeit	Material: Aceton Chemische Beständigkeit: Beständig Material: Ammoniak, wässrig Chemische Beständigkeit: Bedingt beständig Material: Benzin Chemische Beständigkeit: Beständig Material: Benzol Chemische Beständigkeit: Beständig Material: Dieselöl Chemische Beständigkeit: Bedingt beständig Material: Essigsäure, konzentriert Chemische Beständigkeit: Beständig Material: Kalilauge (Kaliumhydroxid) Chemische Beständigkeit: Bedingt beständig Material: Methanol Chemische Beständigkeit: Bedingt beständig Material: Motorenöl Chemische Beständigkeit: Bedingt beständig Material: Lauge, verdünnt Chemische Beständigkeit: Beständig Material: Fluorchlorkohlenwasserstoffe Chemische Beständigkeit: Bedingt beständig Material: Außengebrauch Chemische Beständigkeit: Bedingt beständig

Anschlussart	Zugfederanschluss
Baugröße	2
Baureihe	HA
Bemessungsspannung (DIN EN 61984)	250 V
Bemessungsspannung nach UL/CSA	600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984)	4 kV
Bemessungsstrom (cUR)	Leiteranschlussquerschnitt AWG: AWG 14 Bemessungsstrom: 14,5 A Leiteranschlussquerschnitt AWG: AWG 16 Bemessungsstrom: 11,5 A Leiteranschlussquerschnitt AWG: AWG 18 Bemessungsstrom: 9,5 A Leiteranschlussquerschnitt AWG: AWG 20 Bemessungsstrom: 7,4 A
Bemessungsstrom (DIN EN 61984)	16 A
Bemessungsstrom (UR)	Leiteranschlussquerschnitt AWG: AWG 14 Bemessungsstrom: 15 A Leiteranschlussquerschnitt AWG: AWG 16 Bemessungsstrom: 10 A Leiteranschlussquerschnitt AWG: AWG 18 Bemessungsstrom: 7 A Leiteranschlussquerschnitt AWG: AWG 20 Bemessungsstrom: 5 A
BG	2
Brennbarkeitsklasse nach UL 94	V-0
Durchgangswiderstand	≤2 mΩ
Farbe	beige
Geringe Rauchentwicklung gemäß DIN EN 45545-2	Ja
Isolationswiderstand	10¹⁰ Ω
Isolierstoff	PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Isolierstoffgruppe	IIIa
Leiteranschlussquerschnitt	2,5 mm²
Oberfläche	Silber passiviert
Polzahl	10
Steckzyklen Ag	≥ 500
Typ	Buchse
Verschmutzungsgrad	3
Werkstoff	Kupferlegierung

Abisolierlänge PE-Anschluss	10 mm
Anschlussart PE	Schraubanschluss
Anzugsdrehmoment, max. PE-Anschluss	1,5 Nm
Anzugsdrehmoment, min. PE-Anschluss	1,2 Nm
Befestigungsschraube	M 4
Bemessungsquerschnitt	2,5 mm²
Klingenmaß Schlitz (PE-Anschluss)	SD 0,8 x 4,0
Leiteranschlussquerschnitt AWG (PE), max.	AWG 14
Leiteranschlussquerschnitt AWG (PE), min.	AWG 20

Abisolierlänge Bemessungsanschluss	8 mm
Anschlussart	Zugfederanschluss
Baugröße	2
BG	2
Durchgangswiderstand	≤2 mΩ
Klingenmaß Schlitz (Schraubanschluss)	SD 0.5 x 3.0
Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt AWG, min.	AWG 24
Leiteranschlussquerschnitt, eindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, max.	2,5 mm²
Leiteranschlussquerschnitt, min.	0,25 mm²
Oberfläche	Silber passiviert
Werkstoff	Kupferlegierung

Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73360)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1896780000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1896780000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1896780000&norm=0)
Technische Dokumentation	[1896780000_HDC_HA_10_FT_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38849)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Zulassungen	![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E92202
