Eigenschaften

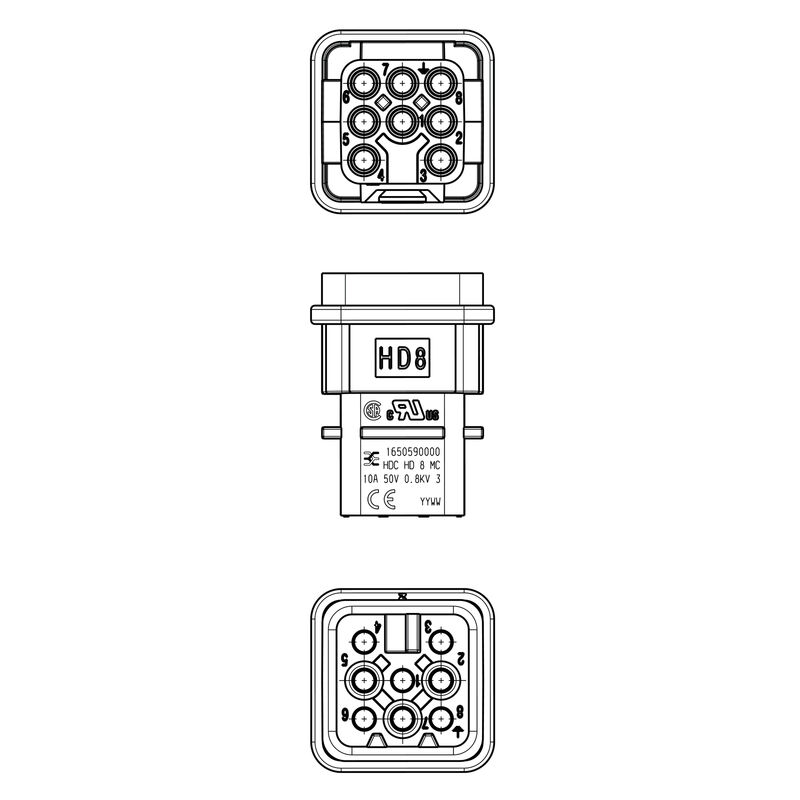

| Ausfuehrung | HDC - Einsatz, Stift, 50 V, 10 A, Polzahl: 8, Crimpanschluss, Baugröße: 1 |
| Best.-Nr. | 1650590000 |
| Art | HDC HD 8 MC |
| GTIN (EAN) | 4008190299262 |
| VPE | 1 Stück |

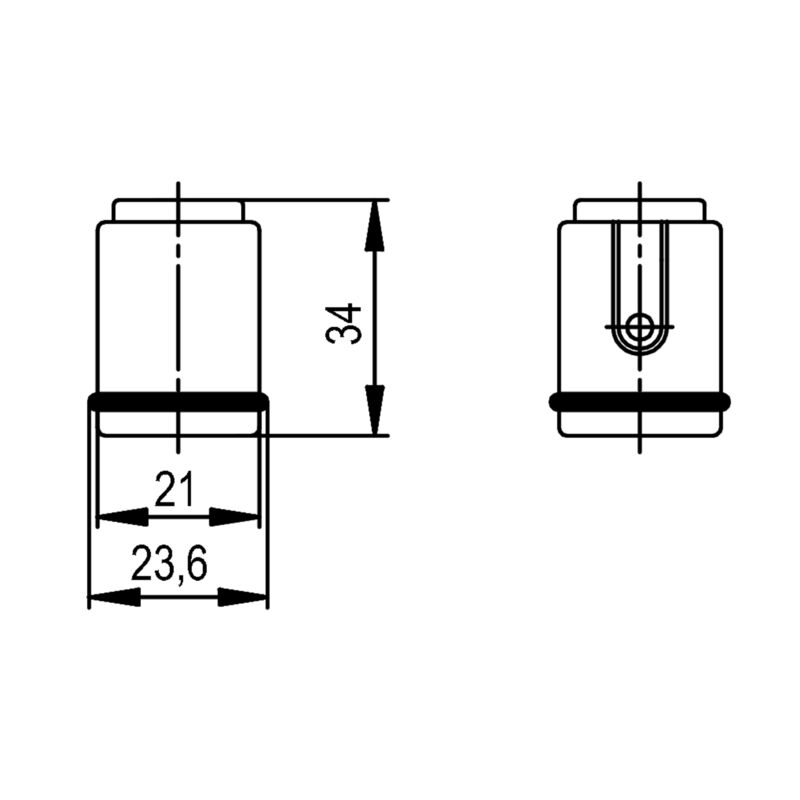

| Tiefe | 21 mm |
| Tiefe (inch) | 0,827 inch |
| Höhe | 34 mm |
| Höhe (inch) | 1,339 inch |
| Breite | 21 mm |
| Breite (inch) | 0,827 inch |
| Nettogewicht | 8,8 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Chemische Beständigkeit |
|
| Breite | 21 mm |
| Höhe Stecker | 34 mm |
| Länge Sockel | 21 mm |
| Anschlussart | Crimpanschluss |
| Baugröße | 1 |
| Baureihe | HD |
| Bemessungsspannung (DIN EN 61984) | 50 V |
| Bemessungsspannung nach UL/CSA | 600 V AC/DC |
| Bemessungsstoßspannung (DIN EN 61984) | 800 V |
| Bemessungsstrom (cUR) |
|
| Bemessungsstrom (DIN EN 61984) | 10 A |
| Bemessungsstrom (UR) |
|
| BG | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Durchgangswiderstand | ≤4 mΩ |
| Farbe | beige |
| Geringe Rauchentwicklung gemäß DIN EN 45545-2 | Ja |
| Isolationswiderstand | 1010 Ω |
| Isolierstoff | PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert) |
| Isolierstoffgruppe | IIIa |
| Leiteranschlussquerschnitt | 2,5 mm² |
| Polzahl | 8 |
| Steckzyklen Ag | ≥ 500 |
| Steckzyklen Au | ≥ 500 |
| Typ | Stift |
| Verschmutzungsgrad | 3 |
| Werkstoff | Kupferlegierung |
| Abisolierlänge Bemessungsanschluss | 8 mm |
| Anschlussart | Crimpanschluss |
| Baugröße | 1 |
| BG | 1 |
| Durchgangswiderstand | ≤4 mΩ |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, min. | 0,14 mm² |
| Werkstoff | Kupferlegierung |
| Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73330) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1650590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1650590000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
