Eigenschaften

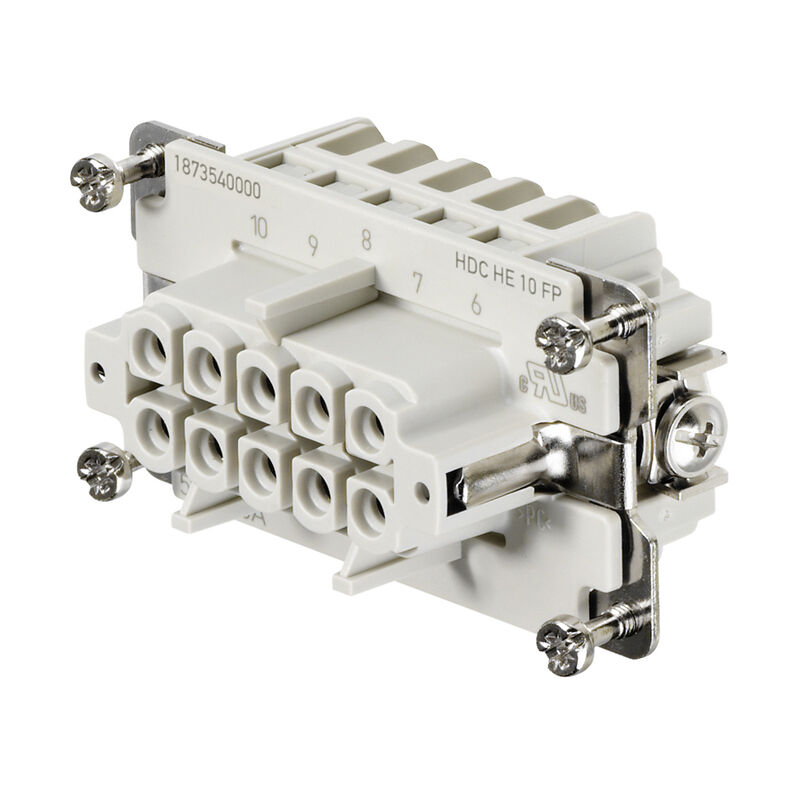

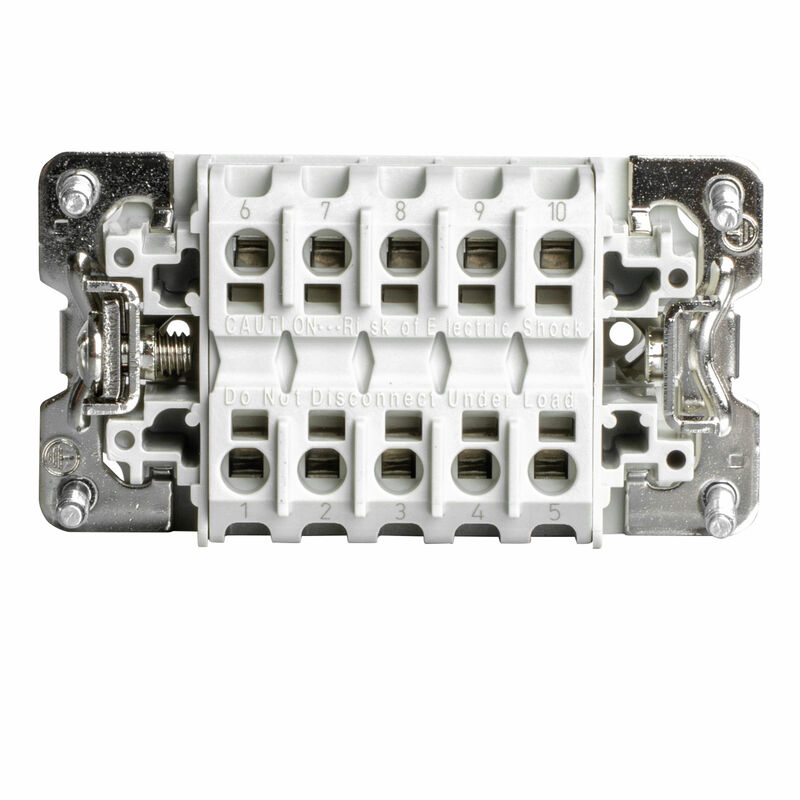

| Ausfuehrung | HDC - Einsatz, Buchse, 500 V, 16 A, Polzahl: 10, PUSH IN, Baugröße: 4 |
| Best.-Nr. | 1873540000 |
| Art | HDC HE 10 FP |
| GTIN (EAN) | 4032248458158 |
| VPE | 1 Stück |
| Tiefe | 64 mm |
| Tiefe (inch) | 2,52 inch |
| Höhe | 33,8 mm |
| Höhe (inch) | 1,331 inch |
| Breite | 34 mm |
| Breite (inch) | 1,339 inch |
| Nettogewicht | 59 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Chemische Beständigkeit |
|
| Breite | 34 mm |
| Höhe Buchse | 33,8 mm |
| Länge Sockel | 64 mm |
| Anschlussart | PUSH IN |
| Baugröße | 4 |
| Baureihe | HE |
| Bemessungsspannung (DIN EN 61984) | 500 V |
| Bemessungsspannung nach UL/CSA | 600 V AC/DC |
| Bemessungsstoßspannung (DIN EN 61984) | 6 kV |
| Bemessungsstrom (cUR) |
|
| Bemessungsstrom (DIN EN 61984) | 16 A |
| Bemessungsstrom (UR) |
|
| BG | 4 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Durchgangswiderstand | ≤2 mΩ |
| Farbe | beige |
| Geringe Rauchentwicklung gemäß DIN EN 45545-2 | Ja |
| Isolationswiderstand | 1010 Ω |
| Isolierstoff | PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert) |
| Isolierstoffgruppe | IIIa |
| Oberfläche | Silber passiviert |
| Polzahl | 10 |
| Steckzyklen Ag | ≥ 500 |
| Typ | Buchse |
| Verschmutzungsgrad | 3 |
| Werkstoff | Kupferlegierung |
| Abisolierlänge PE-Anschluss | 10 mm |
| Anschlussart PE | Schraubanschluss |
| Anzugsdrehmoment, max. PE-Anschluss | 1,5 Nm |
| Anzugsdrehmoment, min. PE-Anschluss | 1,2 Nm |
| Befestigungsschraube | M 4 |
| Bemessungsquerschnitt | 4 mm² |
| Klingenmaß Schlitz (PE-Anschluss) | SD 0,8 x 4,0 |
| Leiteranschlussquerschnitt AWG (PE), max. | AWG 12 |
| Leiteranschlussquerschnitt AWG (PE), min. | AWG 20 |
| Abisolierlänge Bemessungsanschluss | 10 mm |
| Anschlussart | PUSH IN |
| Baugröße | 4 |
| BG | 4 |
| Durchgangswiderstand | ≤2 mΩ |
| Klingenmaß Schlitz (Schraubanschluss) | SD 0.5 x 3.0 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, min. | 0,5 mm² |
| Oberfläche | Silber passiviert |
| Werkstoff | Kupferlegierung |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100910) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1873540000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1873540000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1873540000&norm=0) |
| Technische Dokumentation | [1873540000_HDC_HE_10_FP_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38858) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
